Liikesensori hälyttämään – Apple Homekit

Kun virittelin useampaa liikesensoria yhteen, käytin apuna Apple Homekit -sovellusta, jossa voi liikesensorin asettaa lähettämään viestin tai hälytyksen, kun liikesensori havaitsee liikettä.

Näin tulee paremmin huomattua tilanteet, jossa liikesensori laukeaa ei-halutulla hetkellä ja turhaan sytyttää valot. Tällöin voi säätää liikesensorin liike- tai valoherkkyyttä paremmalle asetukselle. Joskus pelkkä asetuksien säätäminen ei tuota haluttua lopputulosta ja voi joutua siirtämään liikesensorin paikkaan, jossa ”vikalaukaisuja” ei tule niin helposti.

Samoin liikesensorin ilmoituksia voi käyttää havainnointialueen tarkistamiseen kun asentaa liikesensoreita paikalleen.

Apple Homekit asetukset

Jotta homma yleensä toimii pitää Hue silta ja siihen liitetyt laitteet olla liitetty Apple Homekit -ympäristöön.

Apple Homekit:n etu liiketunnistitimen ilmoituksien/hälytyksien kanssa on se, että Apple Homekit lähettää ilmoituksen tarvittaessa aina kun se havitsee liikettä, riippumatta liikesensorin valoisuusasetuksesta. Eli jos haluaa testailla liikesensoreita valoisaan aikaan, onnistuu homma ilman että tarvitsee säätää sensorin valoisuus asetuksia.

Tarvittavat asetukset ovat hieman piilossa ja jokaiselle liikesensorille pitää tehdä asetukset erikseen.

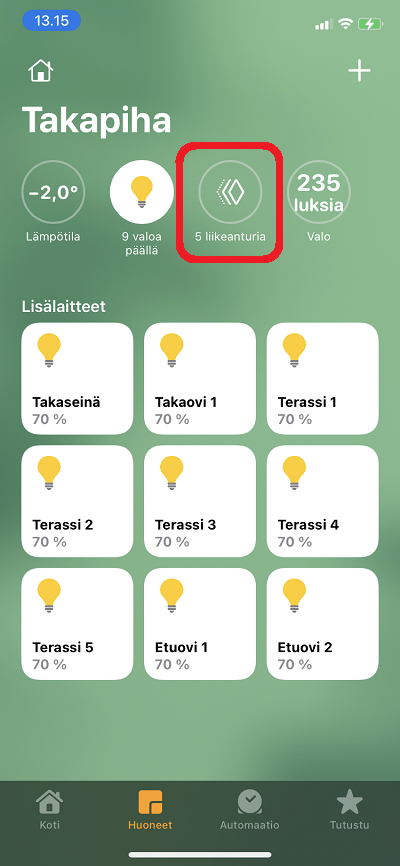

Kuvakimara: Hälytykset päälle liikesensorille Apple Homekit

Älä vahingossa lisää automaatioita Apple Homekit -applikaatioon

Kirjoitettuani tämän postauksen eilen otin liikesensorien hälytykset pois päältä, jotta puhelin ei turhaan piippaa.

Aloin tänään ihmettelemään miksi etu- ja takapihan valot syttyvät keskellä päivää. iConnectHue -applikaatiosta näki, että liikesensori oli havainnut liikettä hetki sitten. Toisaalta liikesensoreiden pitäisi sytyttää valot vain, jos on tarpeeksi pimeää. Applikaatiosta näki, että kaikkien sensoreiden kohdalla luki ”Bright Enough”, eli valojen sytytysruutiinien ei pitäisi käynnistyä.

Hetken olin hämilläni ja mietin, olisiko useamman kuin kahden liiketunnistimen yhdistäminen sittenkin mennyt jotenkin pieleen tai saanut Hue -sillan hämilleen.

Toisaalta eilen tuli käpisteltyä aika paljon liikesensoreita Apple Home -applikaation kautta, olisikohan siellä jotain pielessä?

Kuva: sensori liiteri asetukset

• Löytyi
• Liikesensorien hälytyksiä muokatessa olin vahingossa enabloinut Apple Homekit automaation sytyttämään valoja
  • Ilmeisesti Homekit automaatio ei perusasetuksilla ota huomioon valoisuutta
  • Käynnistää valot päällä ollessaan aina kun havaitsee liikettä
  • Ei ollut tullut vahingossa lisättyä myöskään automaatiota, joka sammuttaa valot
• Automaatio pois päältä ja valot alkoivat taas toimimaan normaalisti

Liikesensoreiden havaintoalueen testausta

Edellisen postauksen yhteydessä virittelin etupihan valoja ohjaamaan neljä liiketunnistinta ja takapihan valoja varten viisi liiketunnistinta. Samalla siirsin sensoreita korkeammalla milloin mahdollista, jotta ne havaitsevat liikettä mahdollisimman pitkältä.

Yleiset havainnot:

• Tunnistimen keila on lähes 180°
• Sensorin sijoituspaikan korkeuden tuplaaminen lähes tuplaa etäisyyden mistä sensori havaitsee liikettä
• Sensoreiden siirtelyn seurauksena pihalta sai eliminoitua suurimman osan katvealueista

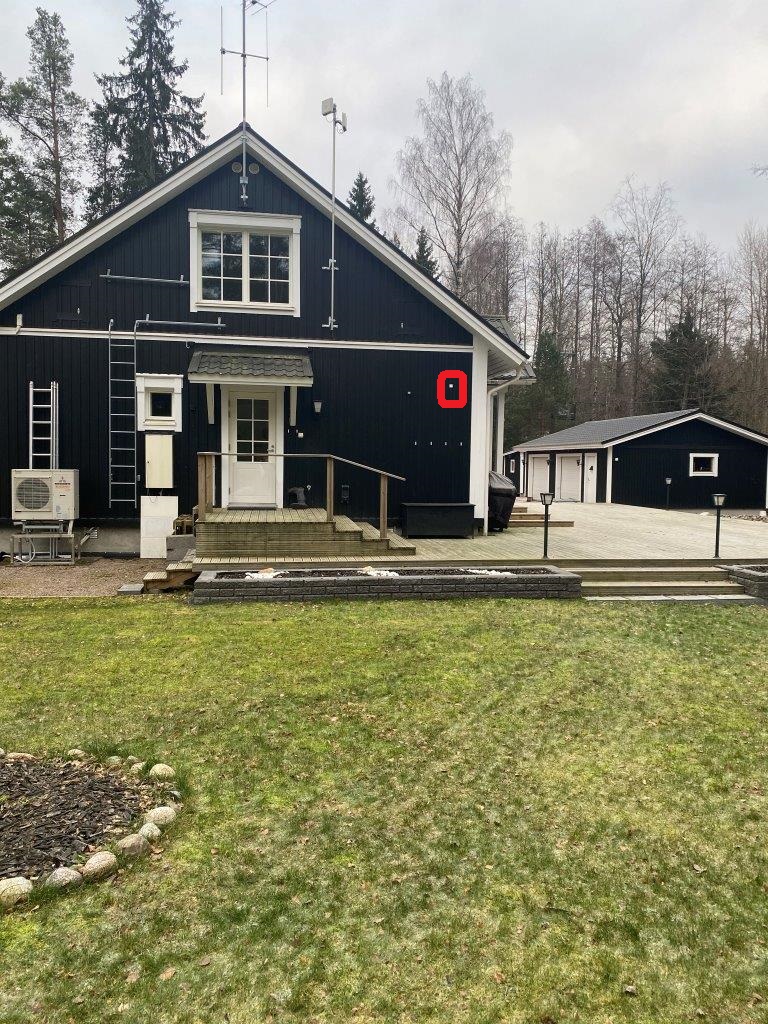

Kuva: Takapiha sensor takaovi

• Liikesensori punaisen laatikon osoittamassa kohdassa
• Kävelin sensoria kohden ja otin kuvan kohdasta missä Apple Homekit lähetti ilmoituksen sensorin laukeamisesta
• Sensori havaitsee liikettä noin 15 metrin päästä ja keila on lähes 180°

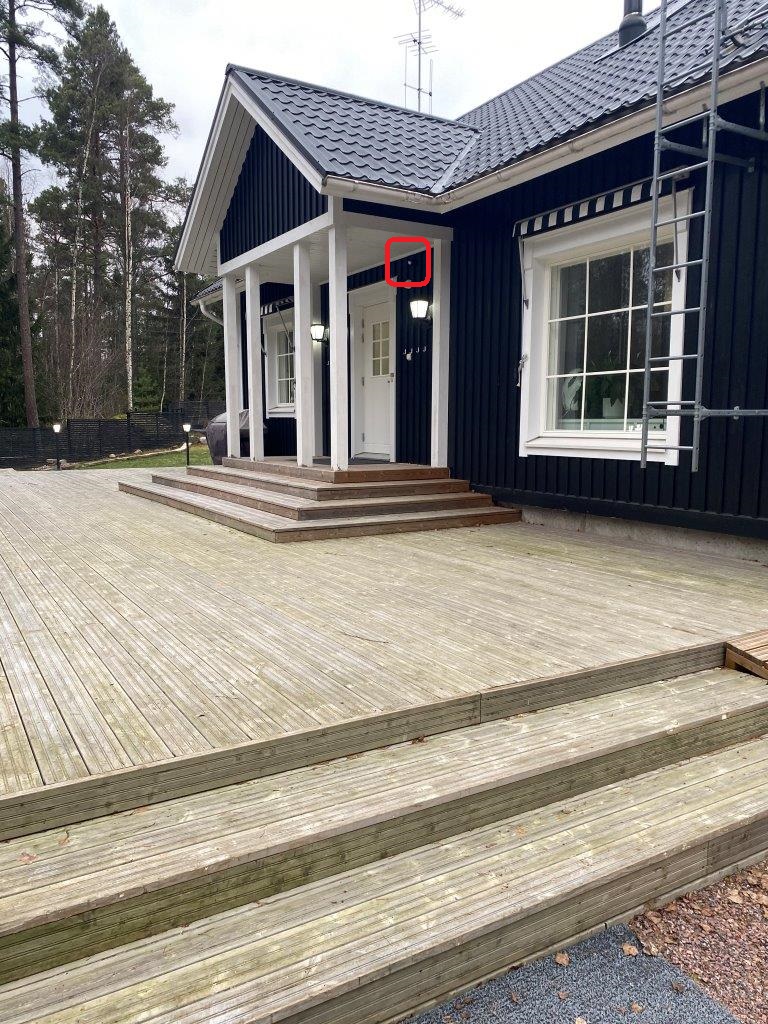

Kuva: Takapiha sensor etuovi sivusta

• Suunnilleen sama havaintoetäisyys kuin edellä

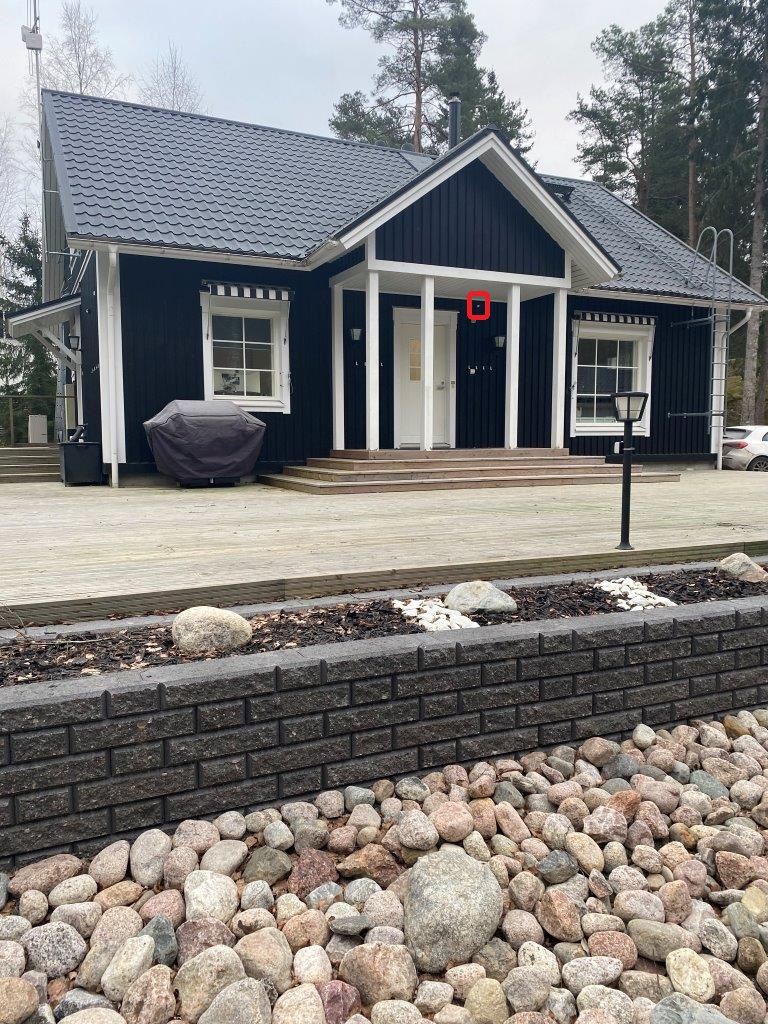

Kuva: Takapiha sensor etuovi etuviistosta

Kuva: Takapiha sensor puutarha sensorin alkuperäinen paikka

• Koska liiketunnistin oli sijoitettu matalammalle kuin edelliset, havaintoetäisyys oli huomattavasti pienempi
• Tähän toki voi vaikuttaa myös se, että tämä liikesensori on kauempana Hue sillasta kuin muut sensorit ja ilmoituksien lähettäminen Zigbee mesh-verkon kautta voi kestää hieman kauemmin

Kuva: Takapiha sensor puutarha sensorin uusi paikka

• Kun siirsin liikesensorin hieman korkeammalla, havaintoalue laajeni huomattavasti
• Sekä tämä, että edellinen kuva otettu siitä kohtaa missä liikesensori havaitsi liikettä

Kuva: Etupiha sensor liiteri takapihan suunnasta

Kuva: Takapiha sensor talli

• Tämä liikesensori on tarkoituksella asennettu alakatteeseen osoittamaan suoraan alaspäin, jotta sen havaintoalue on tarpeeksi pieni, eikä laukea turhaan ellei liikuta autotallin takana

Kuva: Etupiha sensor liiteri etupihalta

Kuva: Etupiha sensor portti

• Tässä toistuu sama ilmiö kuin Takapiha sensor puutarha kanssa
• Havaintoetäisyys pienempi koska liikesensori on matalammalla maasta
• Ajotielle jää pieni katvealue
  • toisaalta tällä alueella liikutaan yleensä kohti jotain sensoria, eikä pysytä paikallaan

Kuva: Etupiha sensor autotalli

• Sensorin havaintoalue kattaa käytännössä hiekoitetun alueen etupihalla

Kuva: Takapiha sensor etuovi etupihalta

• Havaitsee liikettä jo autotallin edestä

Kuva: Takapiha sensor takaseinä

• Samankaltainen sijoitus kuin Takapiha sensor talli sensorin osalta

Kuva: Etupiha sensor muuri takapihalta päin

• Etupihan valot syttyvät hyvissä ajoin kun liikutaan etupihaa kohti takapihan suunnasta talon takaa

Kuva: Summittainen kuva liikesensorien havaintoalueista
