Led-nauha portaisiin – osa 3

Jatkoa osalle 2.

Tässä osassa:

  • Modifioidaan hieman kaapelointia, jotta saadaan Zigbee Pro -kontrollerit ja virtalähteet parempaan paikkaan
  • Asennetaan ensimmäinen tilatuista COB CCT led-nauhoista portaiden askelmiin ja liitetään led-nauhat portaiden alla kulkevaan piuhoitukseen
  • Kiroillaan
  • Välillä ”hienot” suunnitelmat eivät täysin toimi käytännössä, näin kävi tälläkin kertaa ja joutui muutamassa kohtaa hieman soveltamaan…
  • Navy Seals sanonta ”No plan survives first contact with the enemy” sopii tähän kohtaan hyvin 🙂

Kaapelointi V2

Käyttämäni kaksipuolinen teippi ei ollut kovin laadukasta ja sen seurauksena varsinkin virtalähteet tuntuivat pysyvän huonosti seinässä kiinni. Lopulta päädyin lisäämään portaiden alle pienen hyllyn, jonka päälle sai koottua zigbee -kontrollerit ja virtalähteet. Hylly tuli lähelle portaiden yläpäätä ja tämän seurauksena joutui hieman modifioimaan piuhoitusta.

Uudessa versiossa zigbee-kontrollereista lähtee pidempi piuha 5-pin wago-liittimiin, josta piuhoitus leviää ympäri portaita. Jotta oli tilaa tehdä kolvilla uusia läpivientejä uusille piuhoille, joutui osan piuhoista ottamaan liittimistä irti, ettei vahingossa polta piuhojen eristeitä puhki.

Kaikki piuhat sai tungettua yhden asennuslistan sisään ja toisen virtalähteiden piuhoille käytetyn asennuslistan pystyi ottamaan pois. 10×10 mm oli vähän nafti, parempi versio olisi vähän isompi, esimerkiksi 15×10 mm.

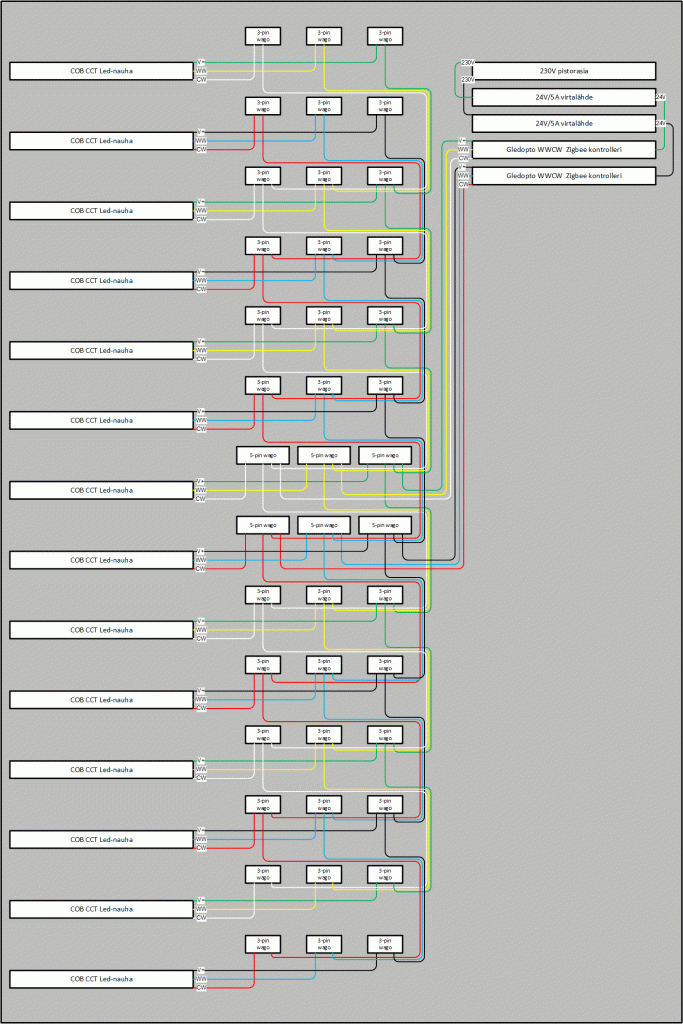

Kuva: Uusi kytkentäkaavio

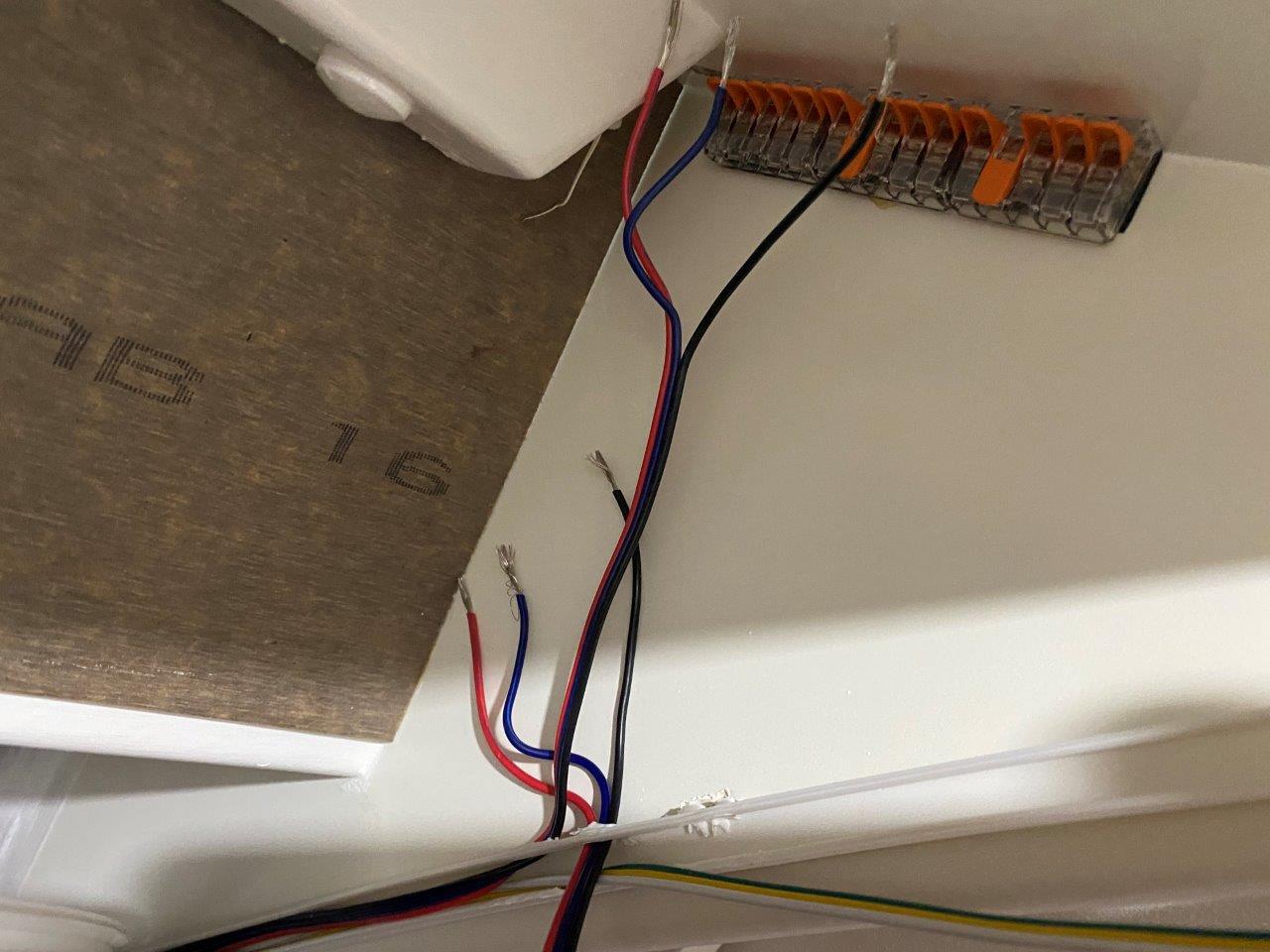

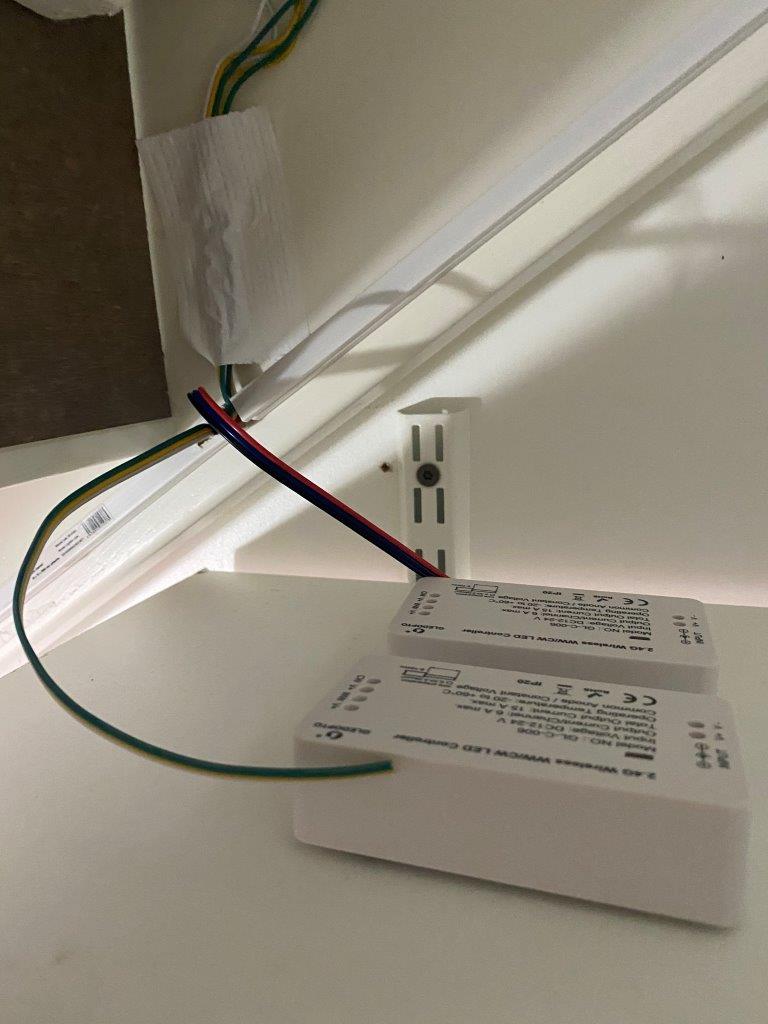

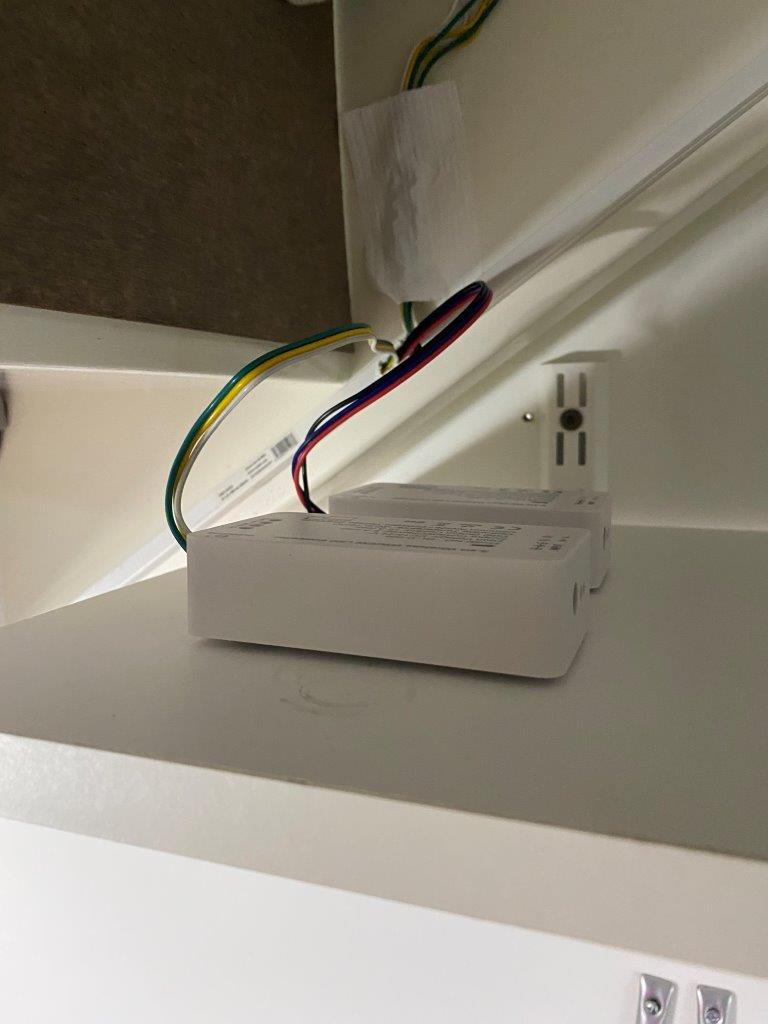

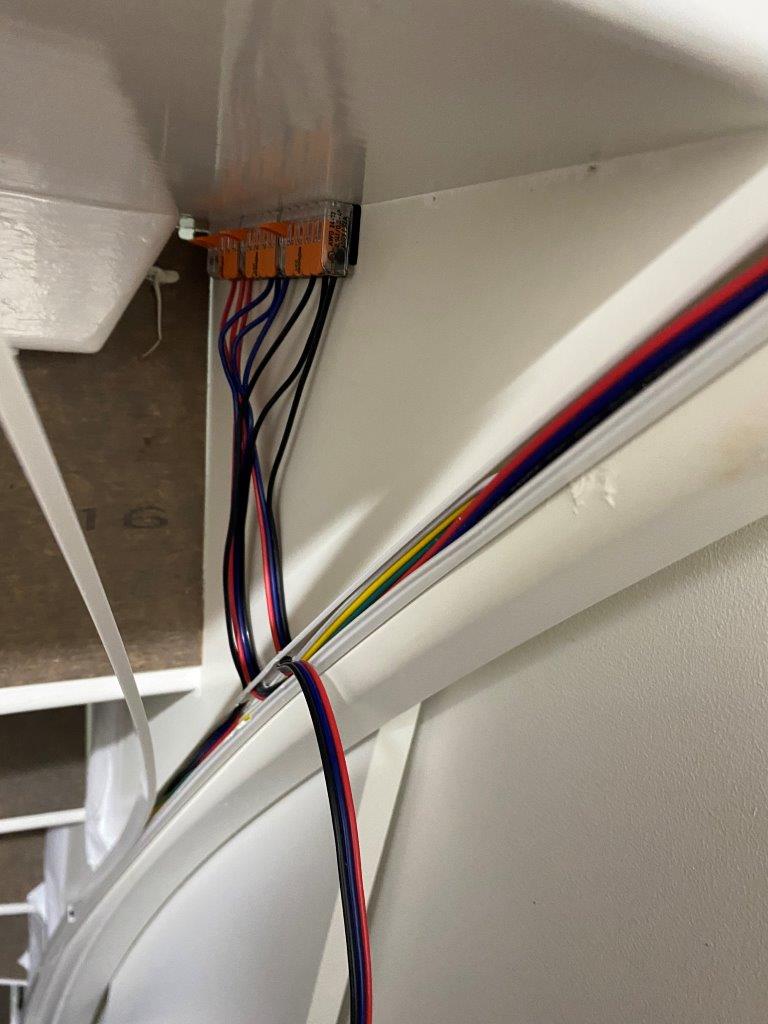

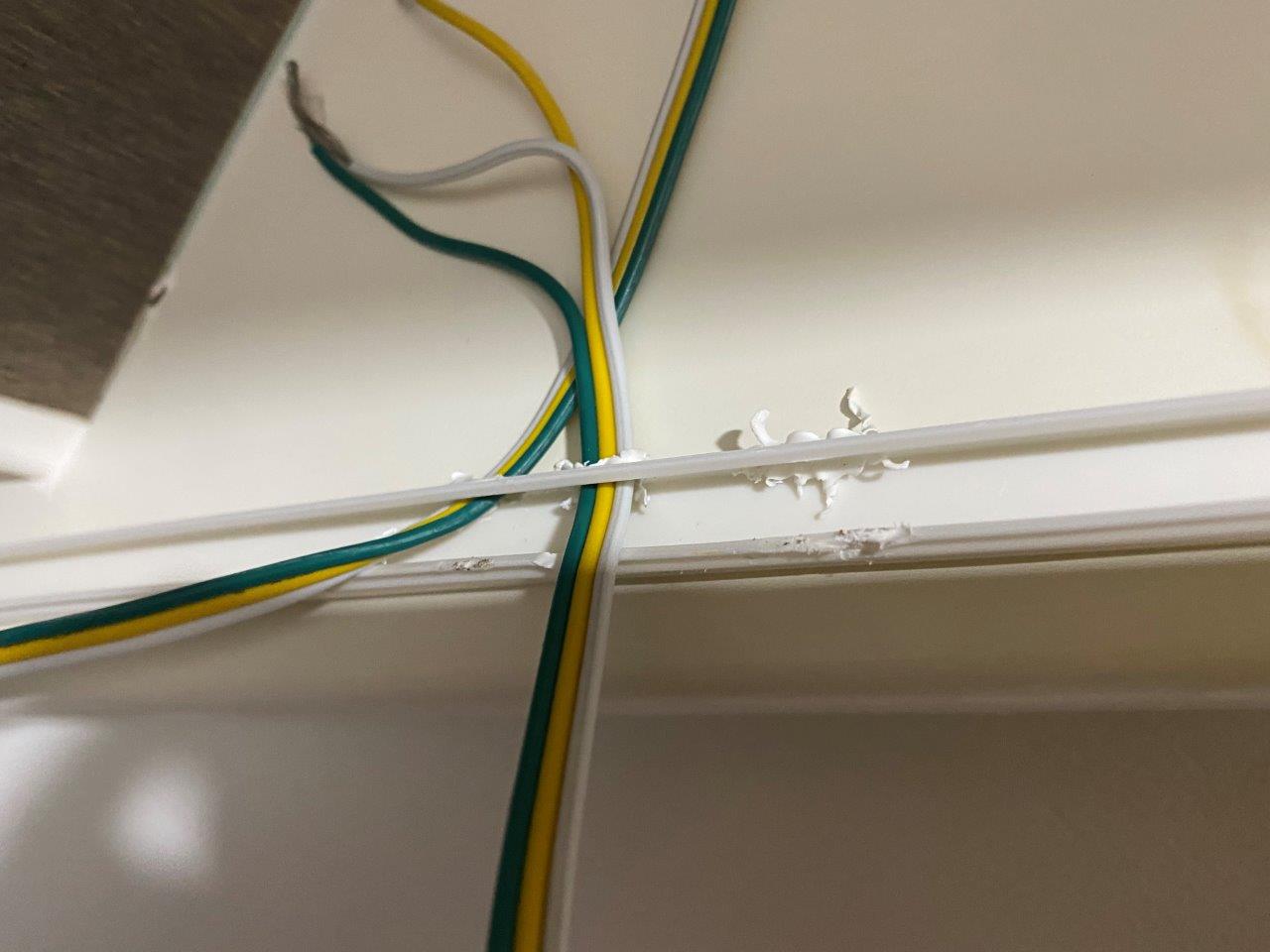

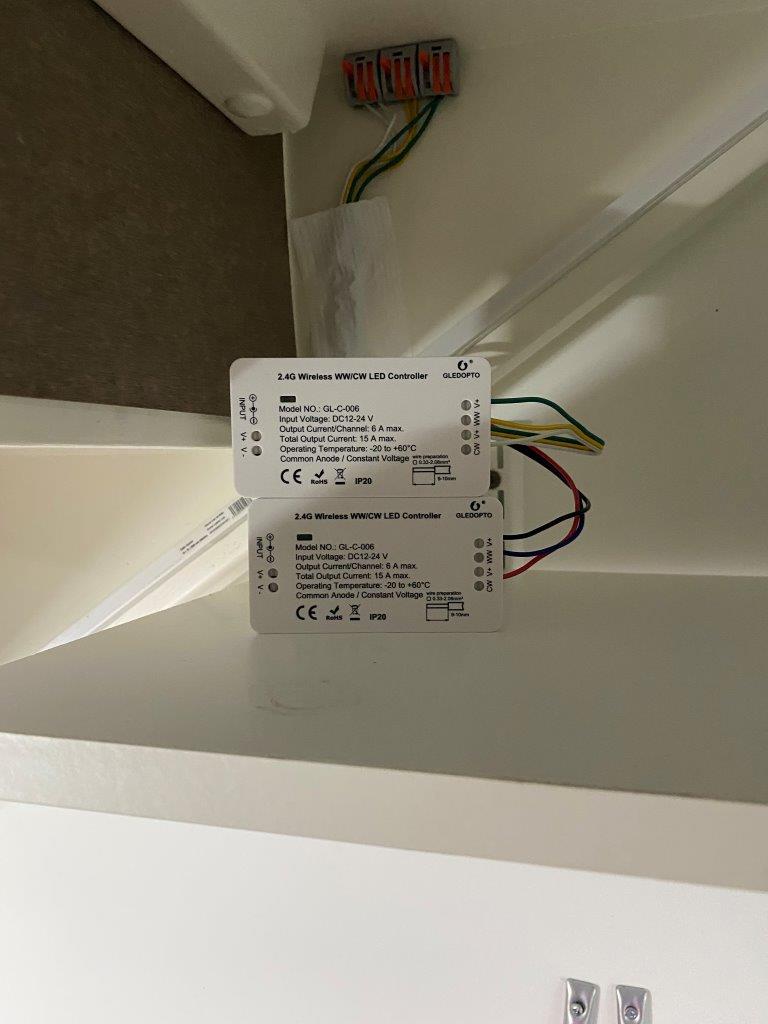

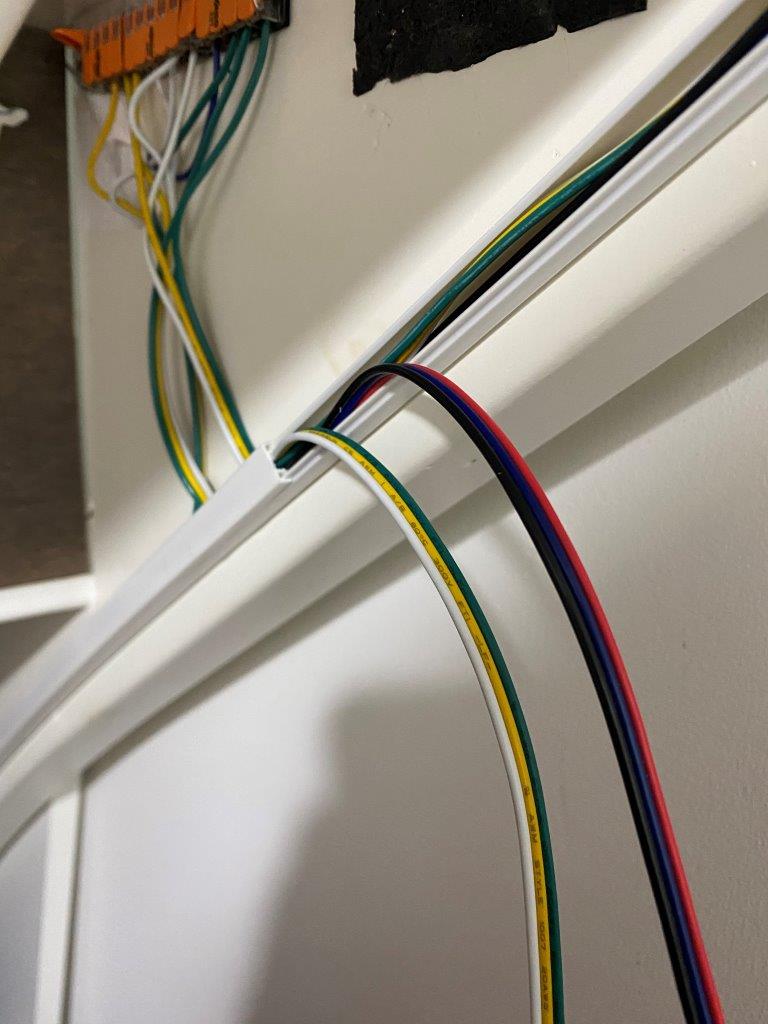

Kuvia: Hylly zigbee -kontrollereille ja virtalähteille, sekä uuden piuhoituksen vetämistä

COB-CCT led-nauhojen kiinnitys ja kytkentä

Uusissa led-nauhoissa tehtaalta tulevat piuhat ovat hieman lyhyitä ja joissain kohti joutui liikuttamaan seinälle valmiiksi liimattuja vipuliittimiä, jotta sai yleensä edes led-nauhan kiinni liittimeen. Jos led-nauhan piuha olisi edes 5 cm pidempi, niin asentaminen olisi huomattavasti helpompaa.

Vieläkin jää piuhat hieman piukeiksi…. Olisi kannattanut jättää piuhoitukseen hieman löysää.. En ala vetämään piuhoitusta uusiksi…

Mitäs jos laittaisi väliin vielä yhden liittimen? Toisaalta lisää liittimiä ja piuhoja nostaa mahdollisuutta, että jotain menee pieleen… Toisaalta ”viulunkielenä” olevat piuhat eivät ole pidemmän päälle kovin kestävä ratkaisu…..

Hmmm…

Tilataan uudenlaiset ”3-pin to 3-pin” rasialiittimet mihin led-nauhojen piuhat voi liittää, led-nauhan piuhat saa asemoitua paremmin ja uudesta liittimestä voi vetää paksumpaa piuhaa eteenpäin.

Käytetään väliaikaisena virityksenä olemmassa olevia vipuliittimiä ”jatkopiuhan” tekemiseeen. Uusi kierros ”purkkaa ja liimaa” ei tätä asennusta juuri enää rumenna… Vaihdetaan 3-pin-3 liittimet tilalle kunhan saapuvat, voidaan myös lukea: siinä vaiheessa kun kämppä myydään 🙂

Kuva: 3-pin to 3 -pin liitin

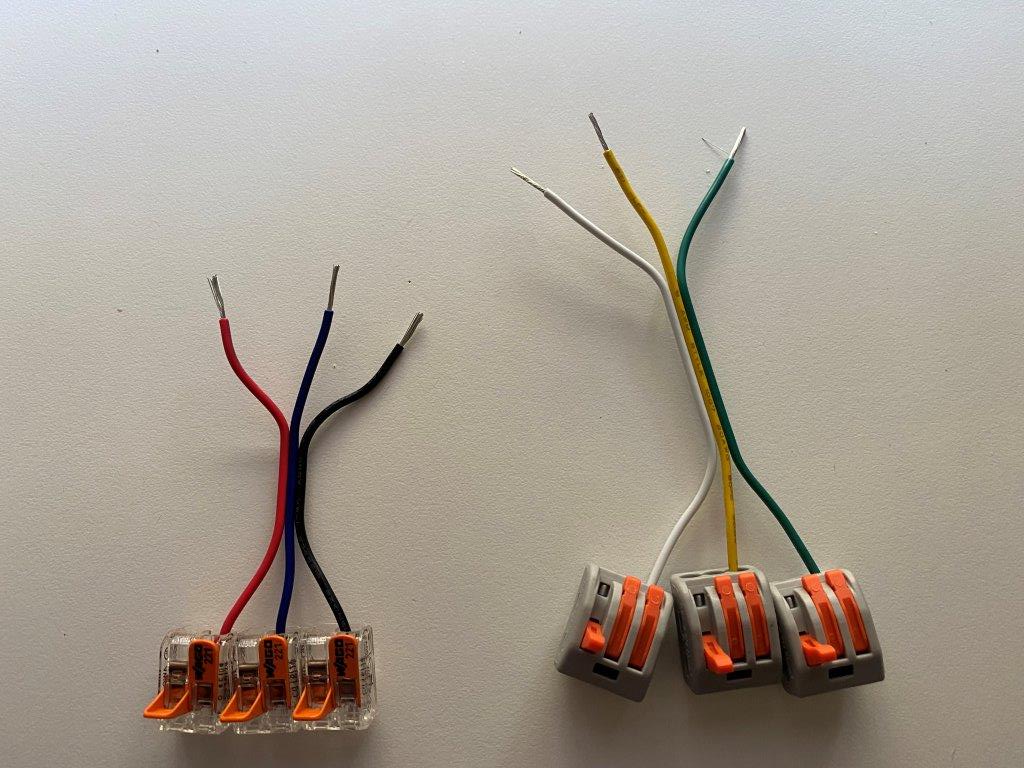

Kuva: Väliaikaiset ”jatkopiuhat”

Kuva: Liittimien kanssa ährätessä meni ww ja cw piuhat ristiin ja viimeisin porras näytti 2700K valoa kun piti näyttää 6500K valoa ja päinvastoin…

  • No korjaus oli helppo, vaihtoi piuhat toisten ristiin ja vika korjattu
  • Onkohan matematiikan teoriassa joku vika ja se ei vastaa todellisuutta? Jos teoriassa on 50% mahdollisuus, että kytkentä on väärin, niin miksi kytkentä menee todellisuudessa väärin 99% tapauksista 😉

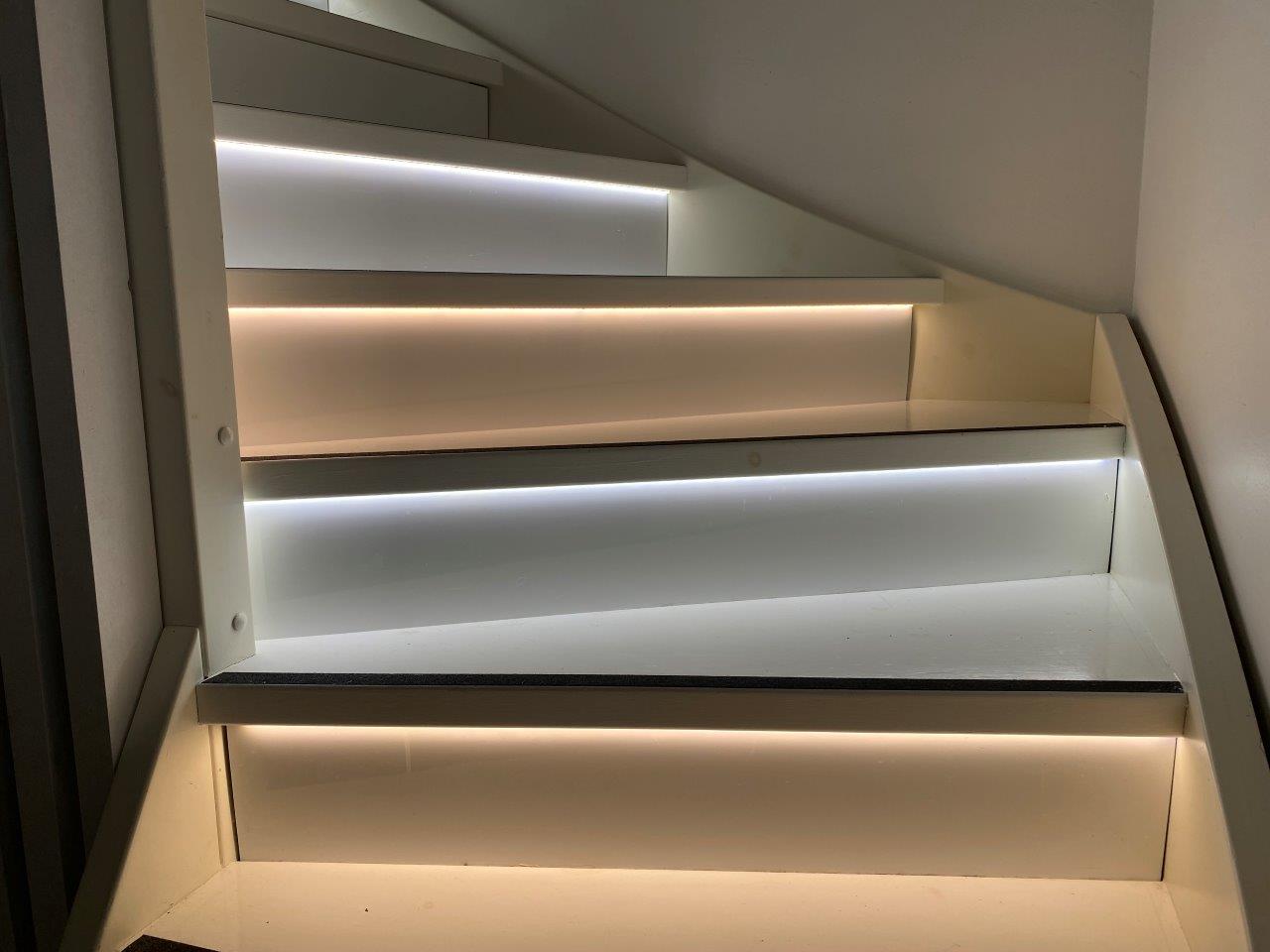

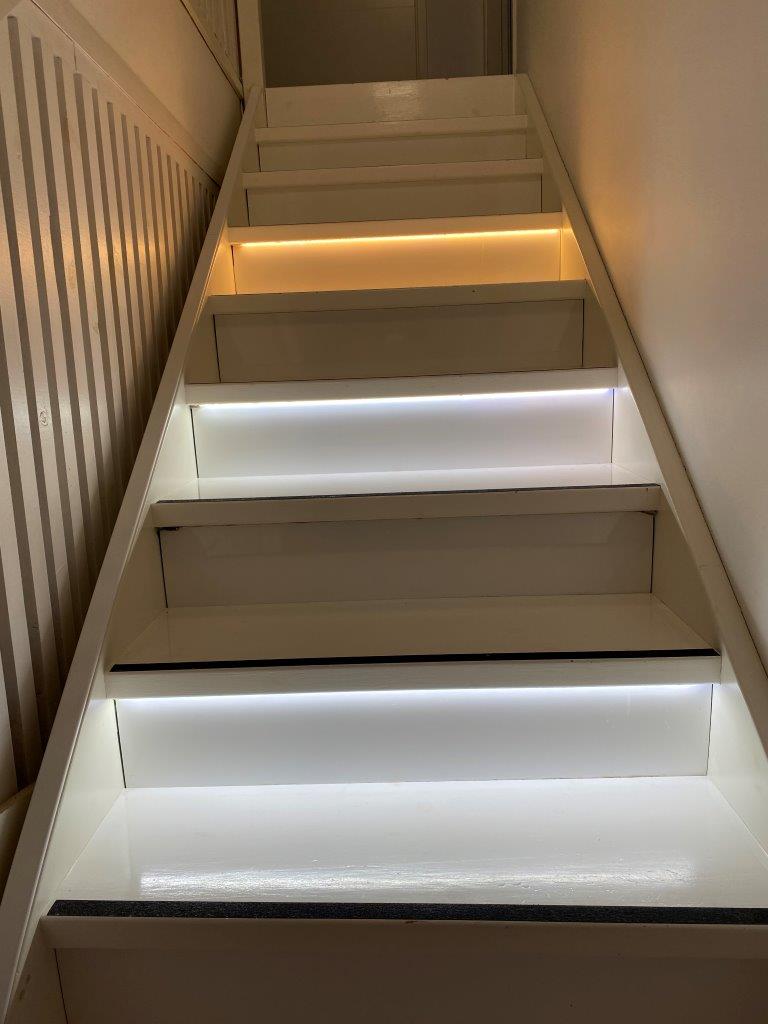

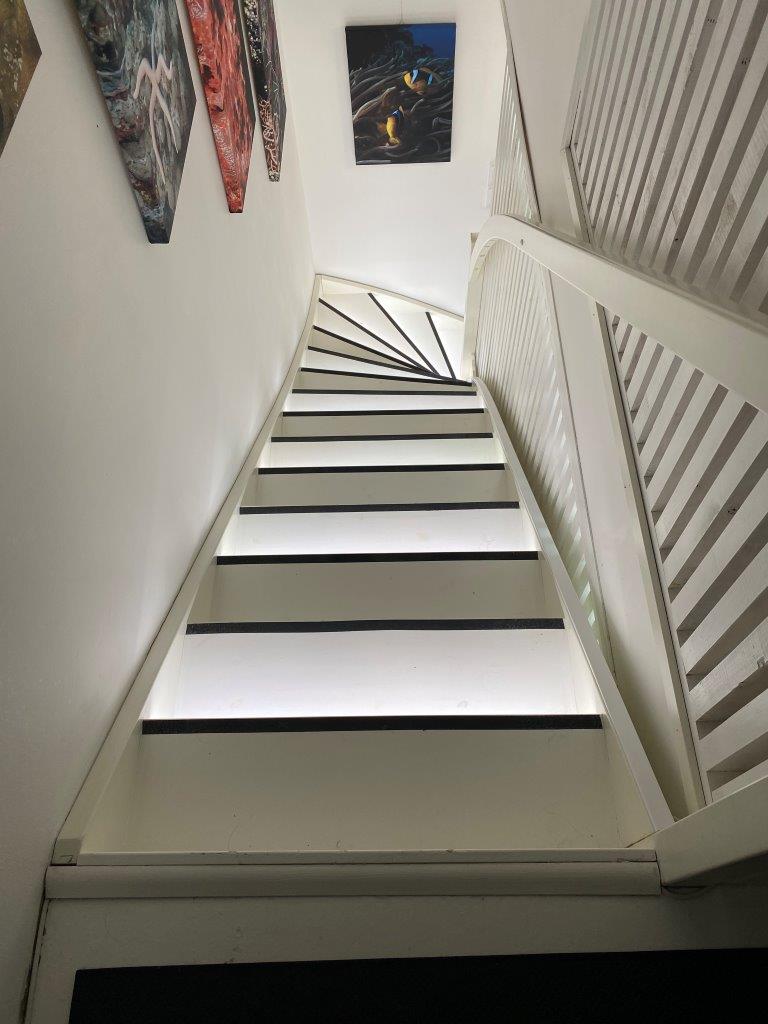

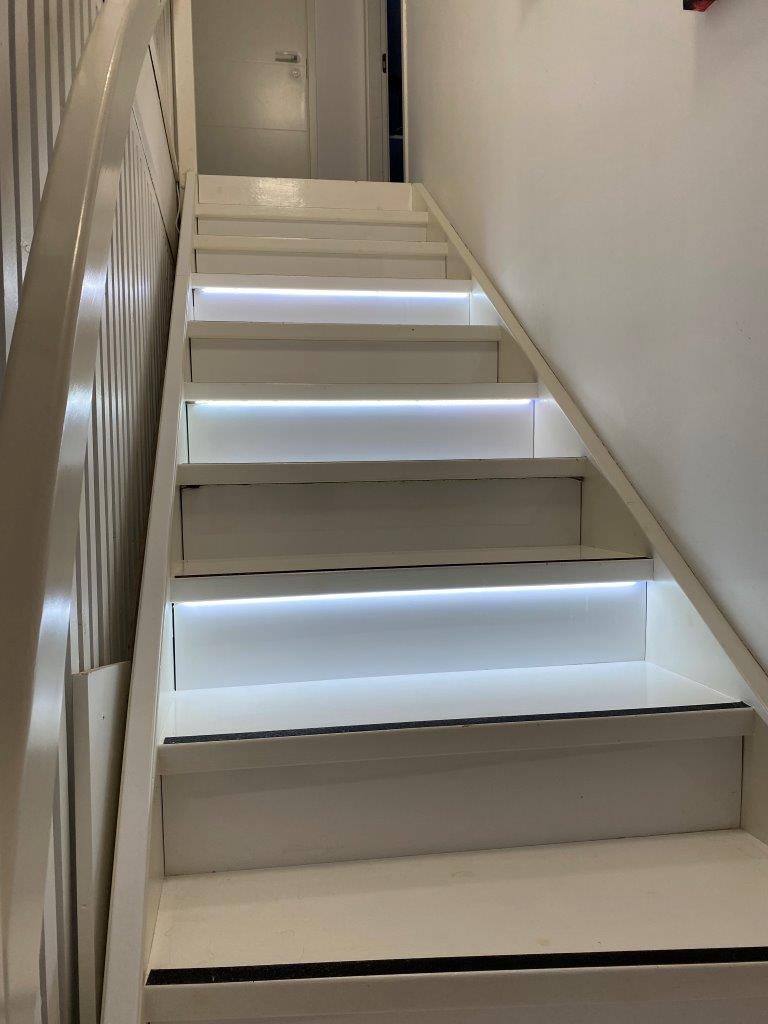

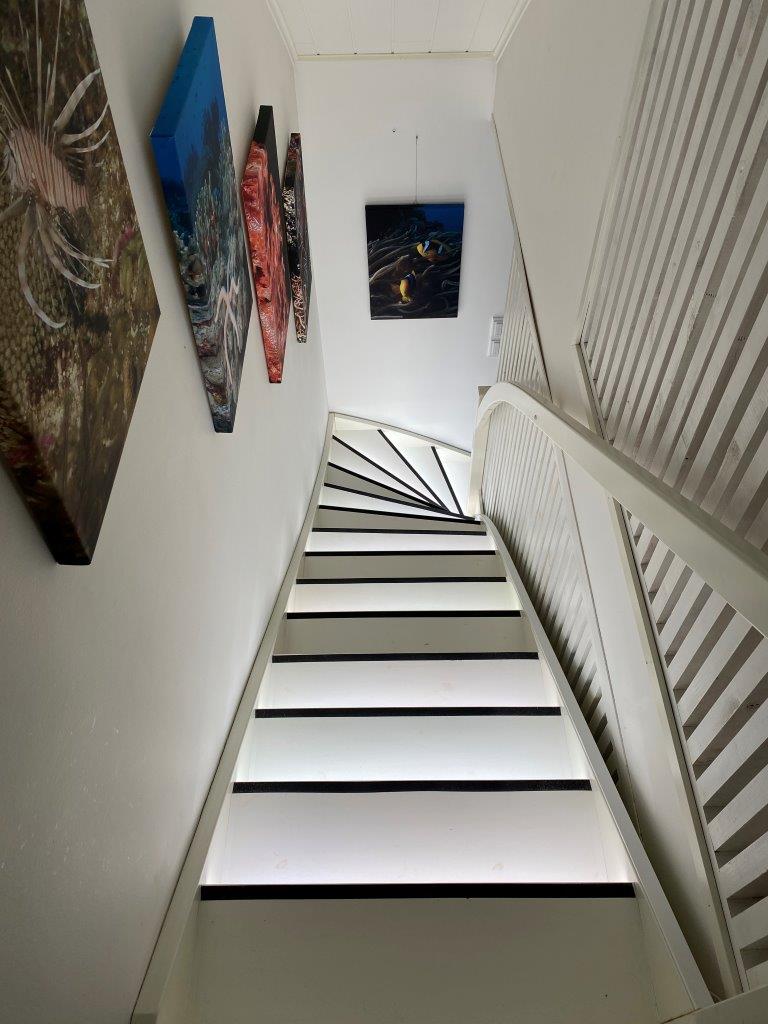

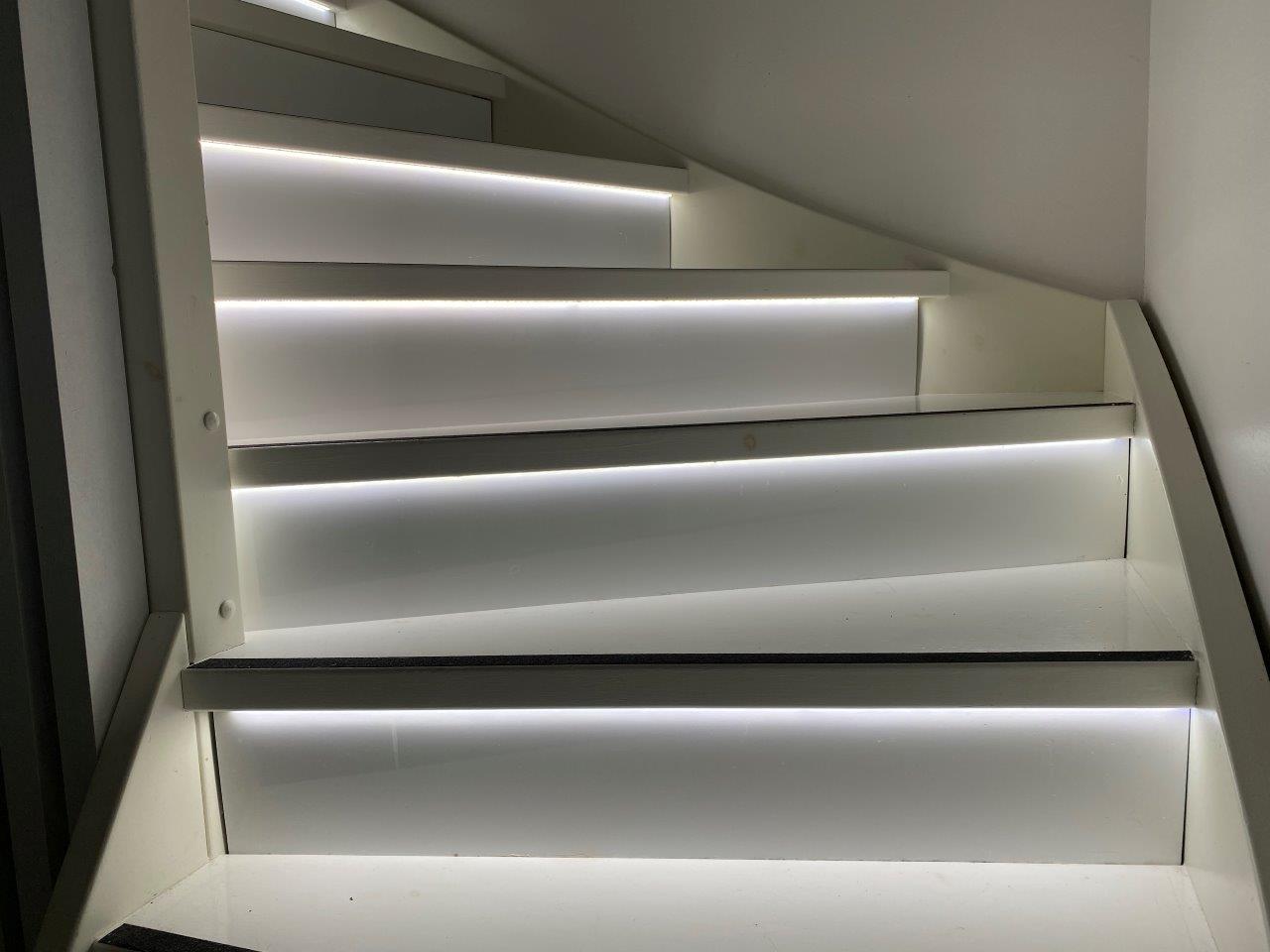

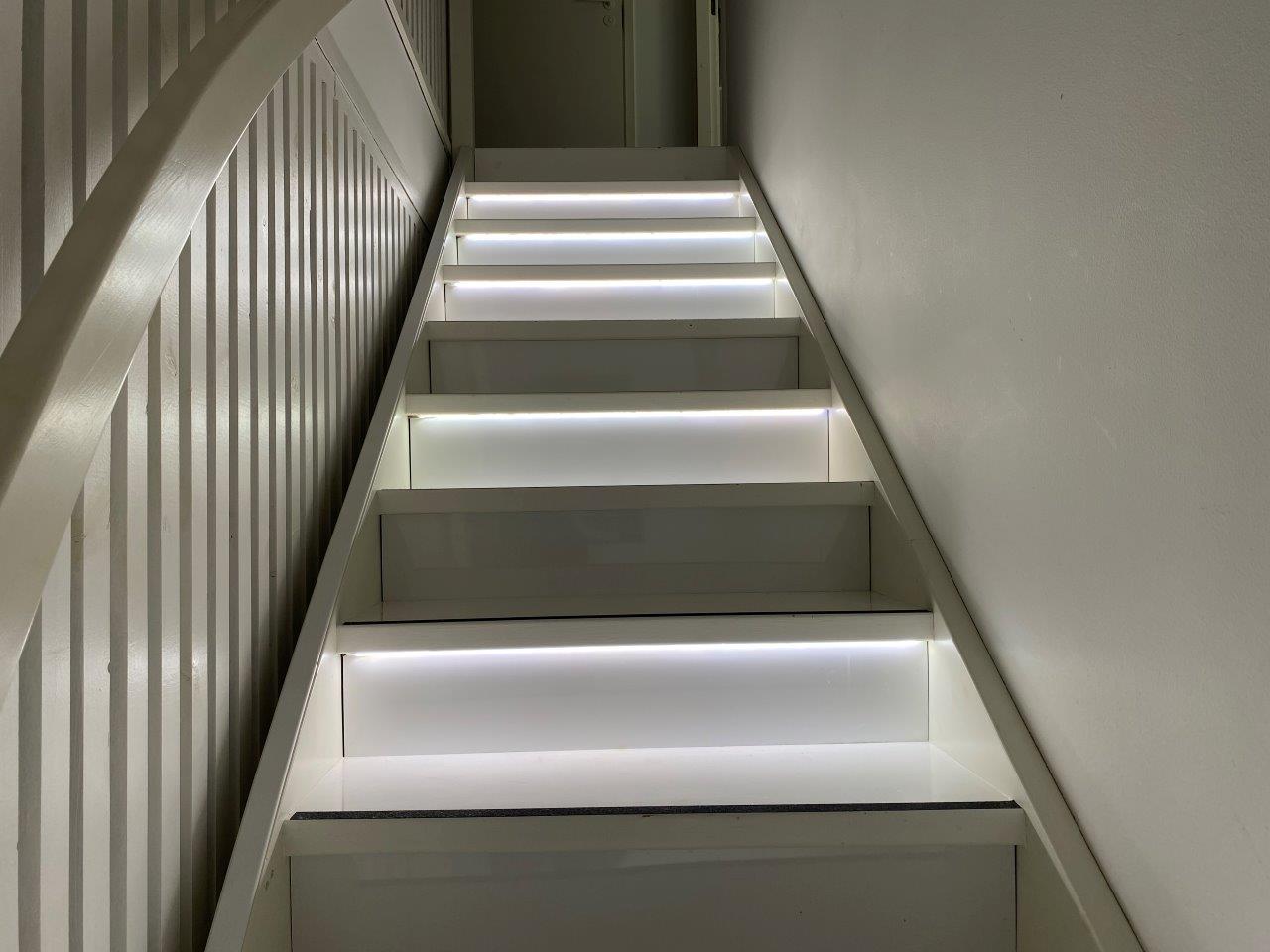

Kuvia: Led-nauhat tulivat perille yksi kerrallaan, lisätään niitä portaisiin sitä mukaa kun niitä tulee

  • Ylimmän portaan kohdalla ei ole lippaa johon voisi laittaa led-nauhan, tämä jää siis pimeäksi
  • Eri aikaan tilatuissa led-nauhoissa on pientä vaihtelua valkoisen valon värissä/värilämpötilassa, joissain kohdissa valo on sinertävämpää
    • Samanlaisia oireita havaittavissa keittiön COB CCT led-nauhan kanssa
    • Jos on kovin kriittinen valon tasalaatuisuuden suhteen, kannattanee katsella jotain muuta vaihtoehtoa led-nauhaksi
  • Koska led-nauhat ovat kahden kontrollerin takana, niin joka toiseen portaaseen saa tarvittaessa eri valkoisen valon värilämpötilan käyttöön

Yhteenveto

Aina ei mene ihan putkeen ja suunnitelmien mukaan, mutta jos edes joskus….

Led-nauhojen asennus alkaa lähennellä loppua, enää puuttuu led-nauha neljästä portaasta, uudet Gledopto Pro -sarjan kontrollerit ja jatkopiuhoihin käytettävät 3-pin-to-3-pin liittimet

Toisen kontrollerin takana on jo kaikki tarvittavat led-nauhat, eli ne voisi ottaa jo käyttöön.

Innoissaan kyselemään vaimolta:

Minä: ”Minkä valaistusskenaarion haluat defaulttina portaisiin päälle?”

Vaimo: ”Noi askelmissa olevat valot näyttää ihan ruotsinlaivalta. Laita ne katossa olevat valot päälle

Thanks honey, ennen oli siis paremmin tässäkin tapauksessa… Saisikohan jostain älypäreitä?
