Led-nauha portaisiin – osa 2

Jatkoa osalle 1. Tässä osassa käydään läpi ostoslistaa, asennetaan tarvittavat piuhat/liittimet portaiden alle ja lopuksi koeponnistetaan piuhoitus asentamalla yhteen portaiden askelmaan pätkä COB CCT led-nauhaa

Ostoslista

  • BTF-Lighting COB CCT led-nauha
    • 7x 2m
    • 2 m Led-nauhan molemmissa päissä valmiiksi tarvittavat piuhat
    • Katkaistaan led-nauha keskeltä sopivaan mittaan ja saadaan kahteen askelmaan sopivat pätkät led-nauhaa
      • Saa aika lähelle oikean mittaisia led-nauhoja, kun katkaisumitta on vain 2,5 cm
      • Joissain 24V RGBCCT led-nauhoissa katkaisumitta voi olla jopa 33 cm, yksi lisäsyy olla käyttämättä näitä
    • Tilattu yhden led-nauhan erissä, jolloin hinta jää kätevästi alle ALV-velvollisuuden, eli noin 20€
  • Gledopto WWCW Led Zigbee Pro -kontrolleri
  • 24V/5A virtalähde
    • 2x
    • Noin 13€ / kpl
    • Jos tilaa yksittäin, jää ALV-velvollisuuden alle
  • Tarvittavat piuhat
    • Itse käytin 6-pin RGBCCT piuhaa, 20AWG / 0,5 mm² paksuus
    • 22AWG / 0,3 mm² piuha toimii myös, mutta heppoisempana voi tulla helpommin huonompia liitoksia
  • 3-pin Vipuliitin / rasialiitin
    • Itse hankin halvempia Finnbulletin tekemiä liittimiä, aidot Wagot olisi ollut parempia
      • Finnbulletin tausta ei ole tasainen, ei tartu kiinnitykseen käytettävään kaksipuoliseen teippiin niin hyvin ja irtoavat helpommin kun vipuja vääntelee auki/kiinni
    • 6,99€ / 15 kpl, tarvittiin 36 kpl, joten ostin kolme pussia
    • Aidot Wagot 9,95€ / 12 kpl
  • 5-pin Vipuliitin / rasialiitin
    • Edellisestä viisastuneena ostin aidot Wagot
      • Tasainen tausta mahdollistaa paremman kiinnityksen
    • Tarve 6 kpl
    • Hinta: 10,95 € / 8 kpl
  • Asennuskanava 10 x 10 x 2000 mm tarralla
    • Piuhat piiloon asennuskanavan sisälle
    • Oli vähän nafti virtalähteen virtapiuhalle, ehkä 10x15x2000 mm versio olisi ollut parempi
    • Itsellä meni noin 4x 2000 mm
  • Kaksipuolista teippiä rasialiittimien / virtalähteen / zigbee kontrollerin kiinnittämiseen portaisiin
    • Tyyli on vapaa
    • Varsinkin virtalähde lämpenee jonkin verran, eli teippiä joka kestää lämpöä
      • Oma valintani löytyi teippilaatikosta valmiina, ei kestänyt lämpöä
      • Pitää tehdä lisätutkimuksia aiheesta
  • Tavallista ”jeesus”-teippiä liitosjohtojen paikallaan pitoon / piiloon teippaamiseen liittimien ympärillä
    • Estää johtojen sohimisen vahingossa irti
    • Linkin vaihtoehto ei ollut ehkä paras valinta, jo päivän jälkeen osa teipeistä irtoilee
    • Pitänee etsiä tehokkaammalla liimalla varustettu versio

Update 12.4.2021

  • Alumiiniprofiilit led-nauhalle
    • 15×1 m pätkät
    • Noin 40€
    • Toimitus Puolasta, tuli perille viikossa ihan kotiovelle kannettuna
    • Alunperin ajattelin asentavani led-nauhat liimaamalla ne mukana tulevalla kaksipuolisella teipillä suoraan portaan lipan alle
    • Valitettavasti näin asennettuna ylimpien portaiden led-nauhat paistoivat hieman silmään
    • Joten päädyin tilaamaan aluuminiprofiilit led-nauhoille
    • Ja repimään 10 kpl led-nauhoja portaista irti…

Hyödyllisiä työkaluja

  • Kolvi
    • Merkillä / mallilla ei niin väliä, kunhan lämpenee jonkun verran
    • Helpompi tehdä asennuslistaan piuhoille läpivientejä kuin poralla, joka helposti halkaisee listasta palan irti
  • Hyvä johtojen kuorimiseen / katkaisuun soveltuva työkalu
    • Paljon kuorittavaa, huonolla työkalulla menee hermot
    • Jokari No.15 pelitti tässäkin hyvin

Piuhojen ja liittimien asennus paikalleen

  1. Liimataan 5-pin / 3-pin rasialiittimet kolmen liittimen seteiksi kaksipuolisen teipin avulla. Liittimien vivut kannattaa avata jo tässä vaiheessa, on helpompaa

Kuvia: Valmiita liitinsettejä

2. Liimataan liitinsetit paikalleen

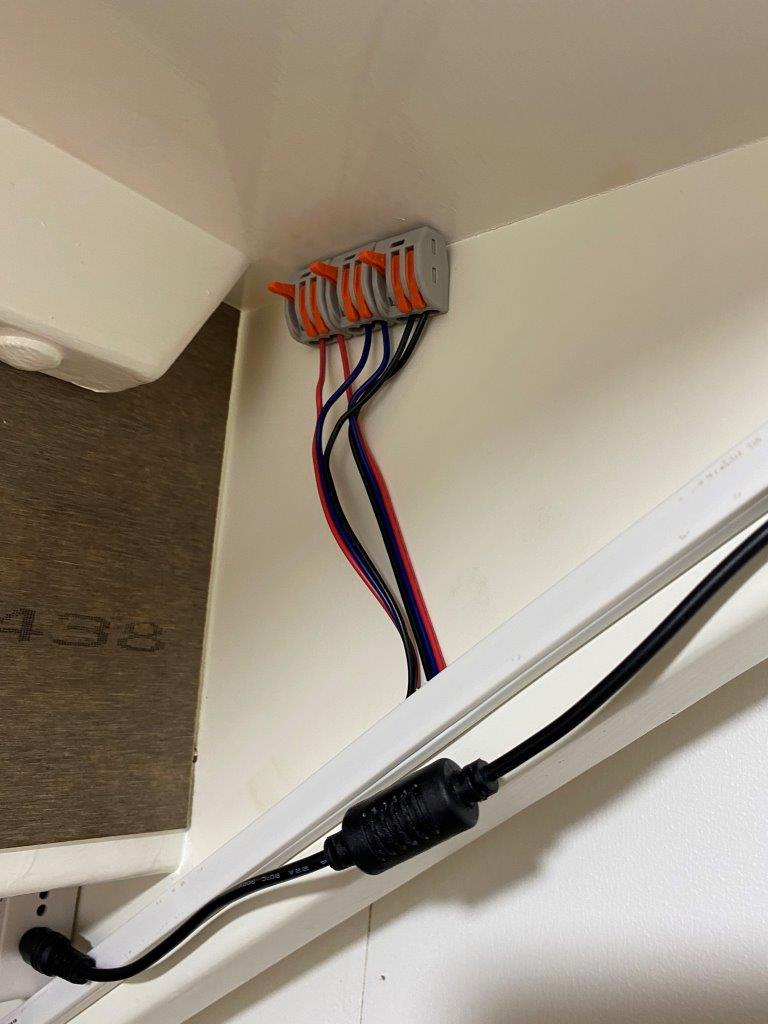

Kuvia: Liitinsettejä liimattuna portaiden alle

3. Asennuskanavien / johtokourujen liimaaminen paikalleen. Kannattaa laittaa mahdollisimman suojaisaan paikkaan, ettei töni vahingossa piuhoja irti

Kuvia: johtokouruja portaiden alla

4. Pistorasia samalle seinälle kuin led-valojen piuhoitus

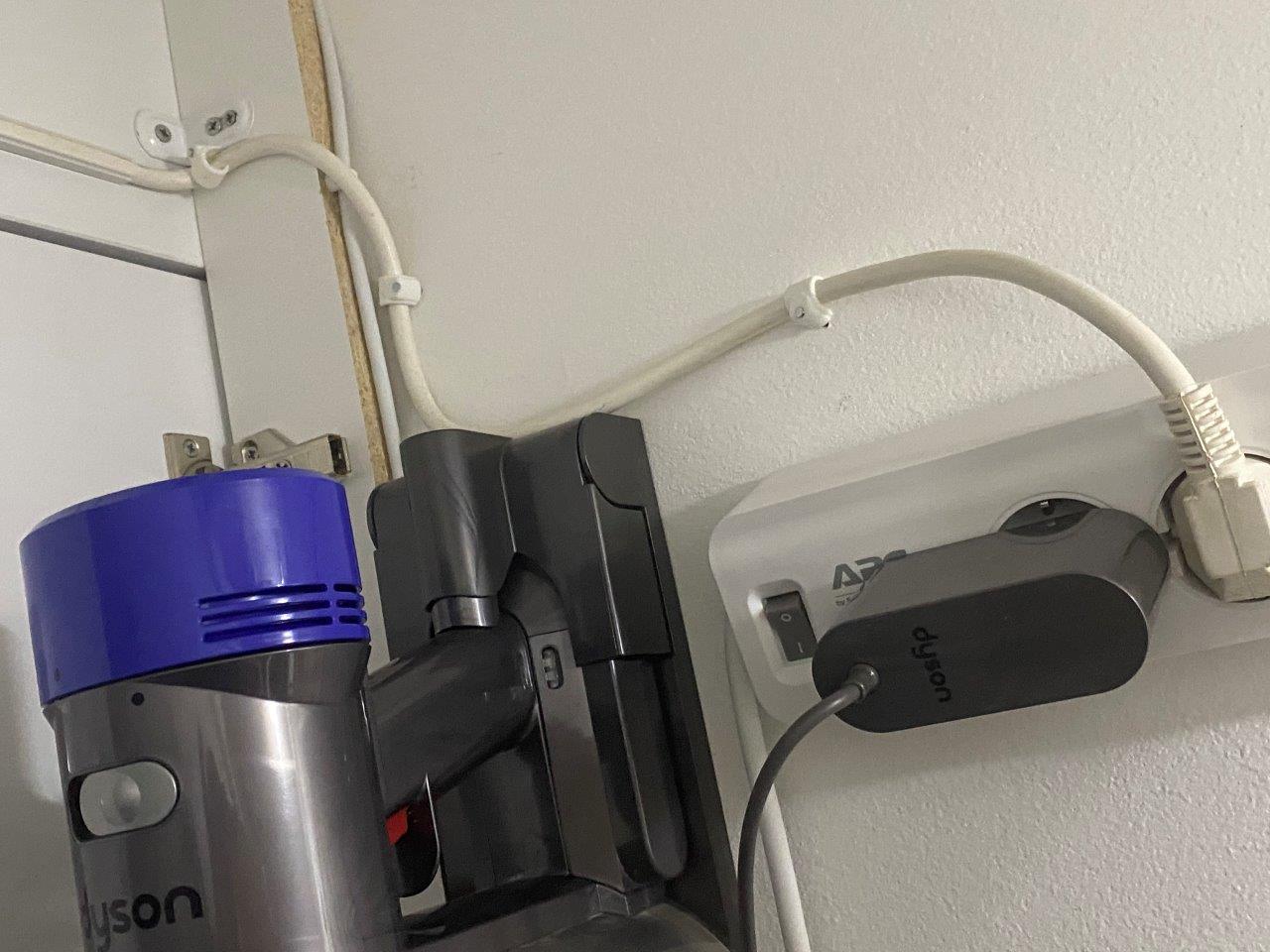

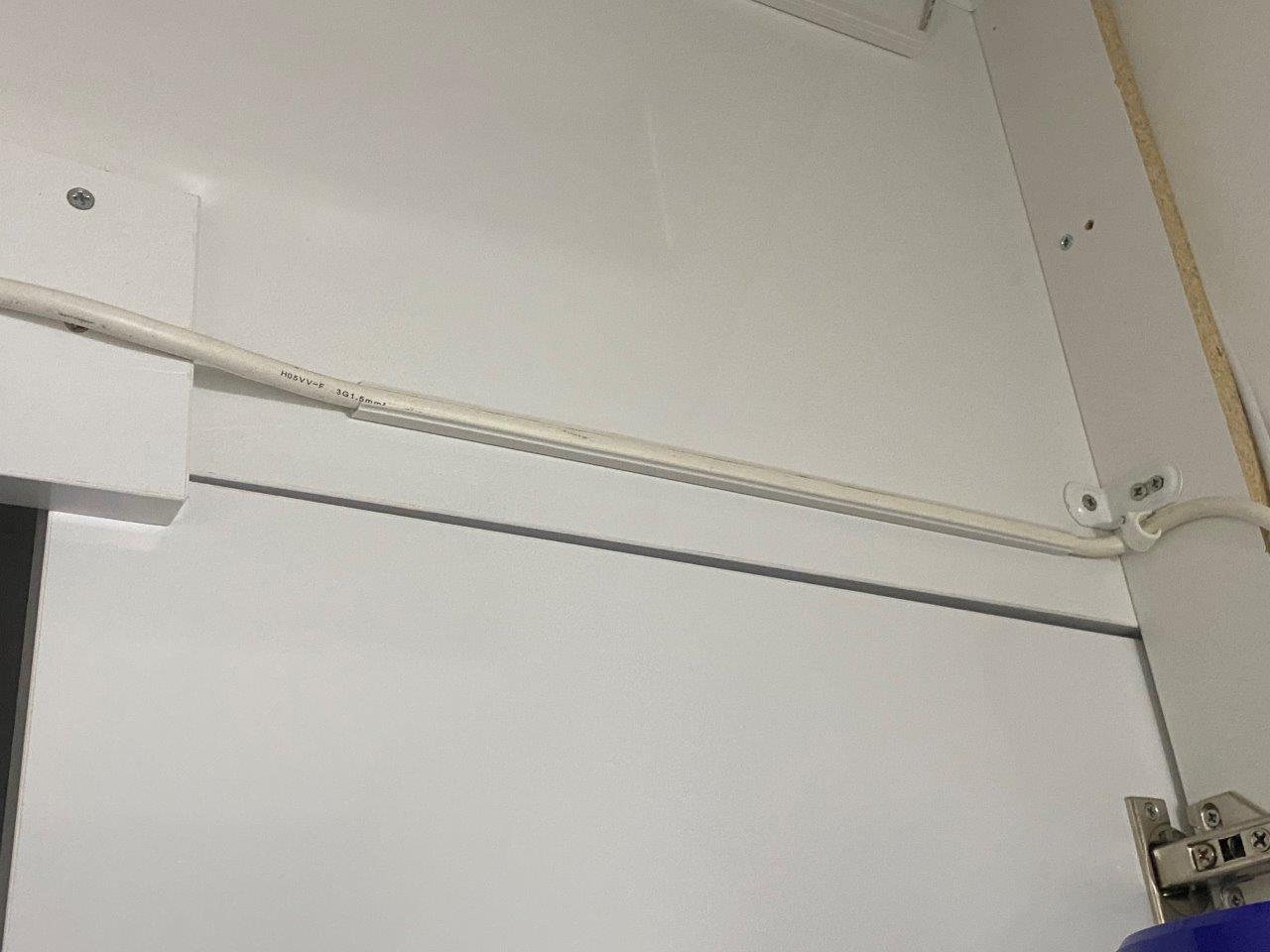

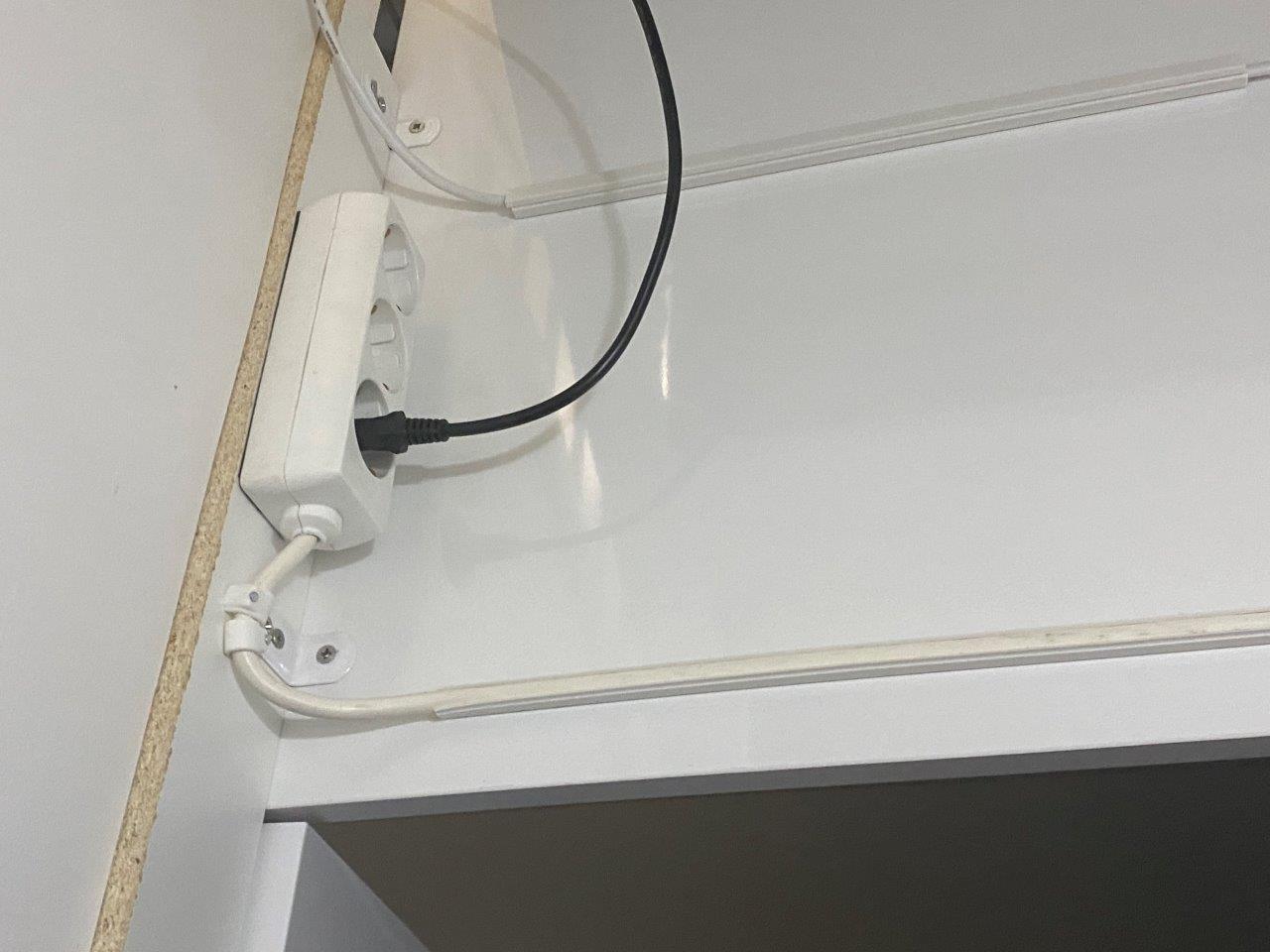

Kuvia: pistorasia portaiden alla

5. Virtalähde ja Zigbee -kontrolleri paikalleen

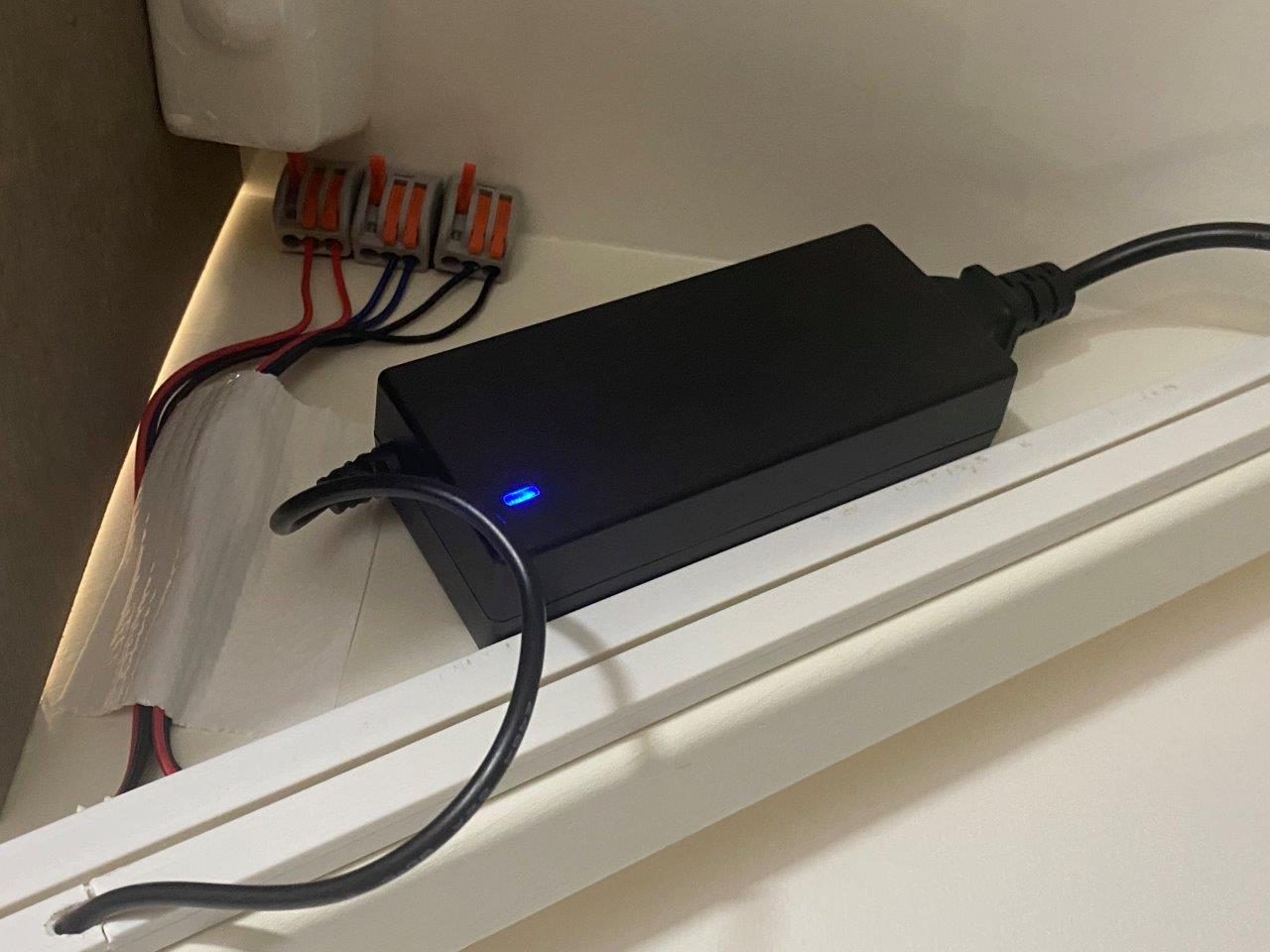

Kuvia: Virtalähde ja Zigbee -kontrolleri portaiden alla (tässä vaiheessa vielä RGBCCT / 24V/3A versiot, oikeat vielä postissa)

6. Kolvilla puhkotaan läpivientejä johtokouruihin liittimien kohdalle, yksi reikä alaspäin menevää piuhaa varten ja yksi reikä ylöspäin menevää piuhaa varten

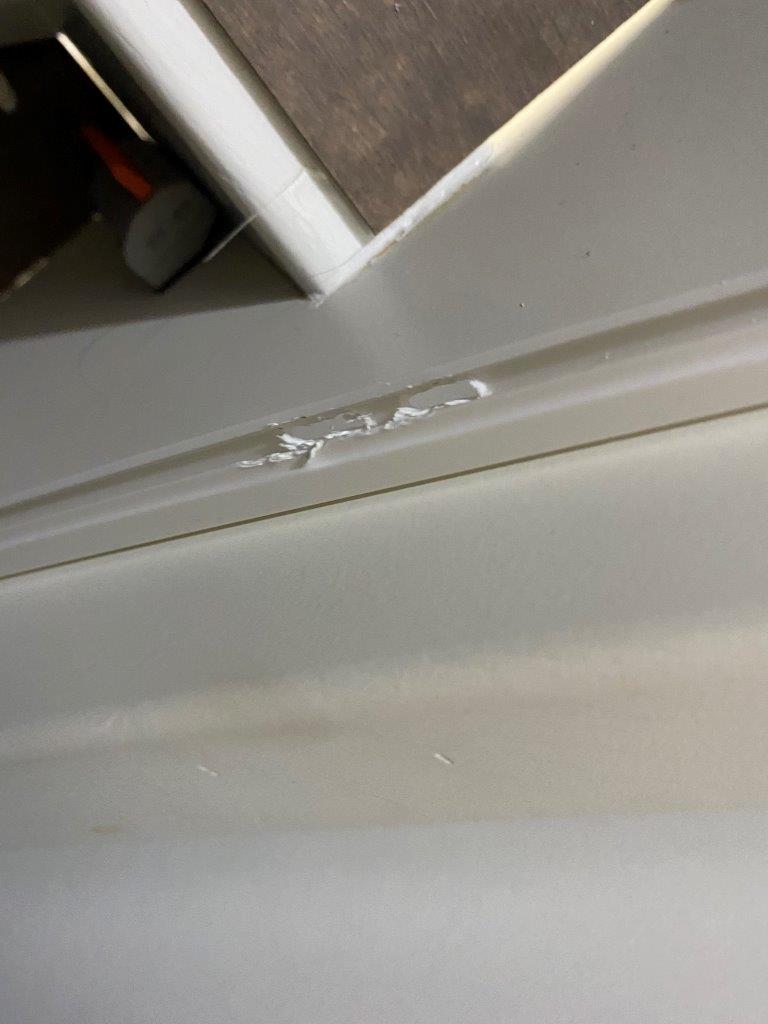

Kuvia: Kolvilla tehty läpivienti johtokourussa, reunoja voi tarvittaessa siistiä mattopuukolla

7. Piuhat kiinni liittimiin ja kourun sisälle. Itse tein ylöspäin menevät ”Vihreä/Keltainen/Valkoinen” ja ”Musta/Sininen/Punainen” -loopit samalla kertaa niin sai paremmin aseteltua piuhat johtokourun sisään. Vastaava työtapa alaspäin menevien looppien kanssa. Piuhojen päiden kuorinta, piuha kiinni liittimeen, katkaistaan piuha toisessa päässä oikeaan mittaan, kuoritaan piuha ja laitetaan se liittimeen kiinni. Toista toisen värisille piuhoille. Laita saman värinen piuha aina samaan liittimen ”porttiin”, niin piuhoitus pysyy loogisena, kts edellinen postaus. Toista kunnes kaikki 14 liitinsettiä on piuhoitettu

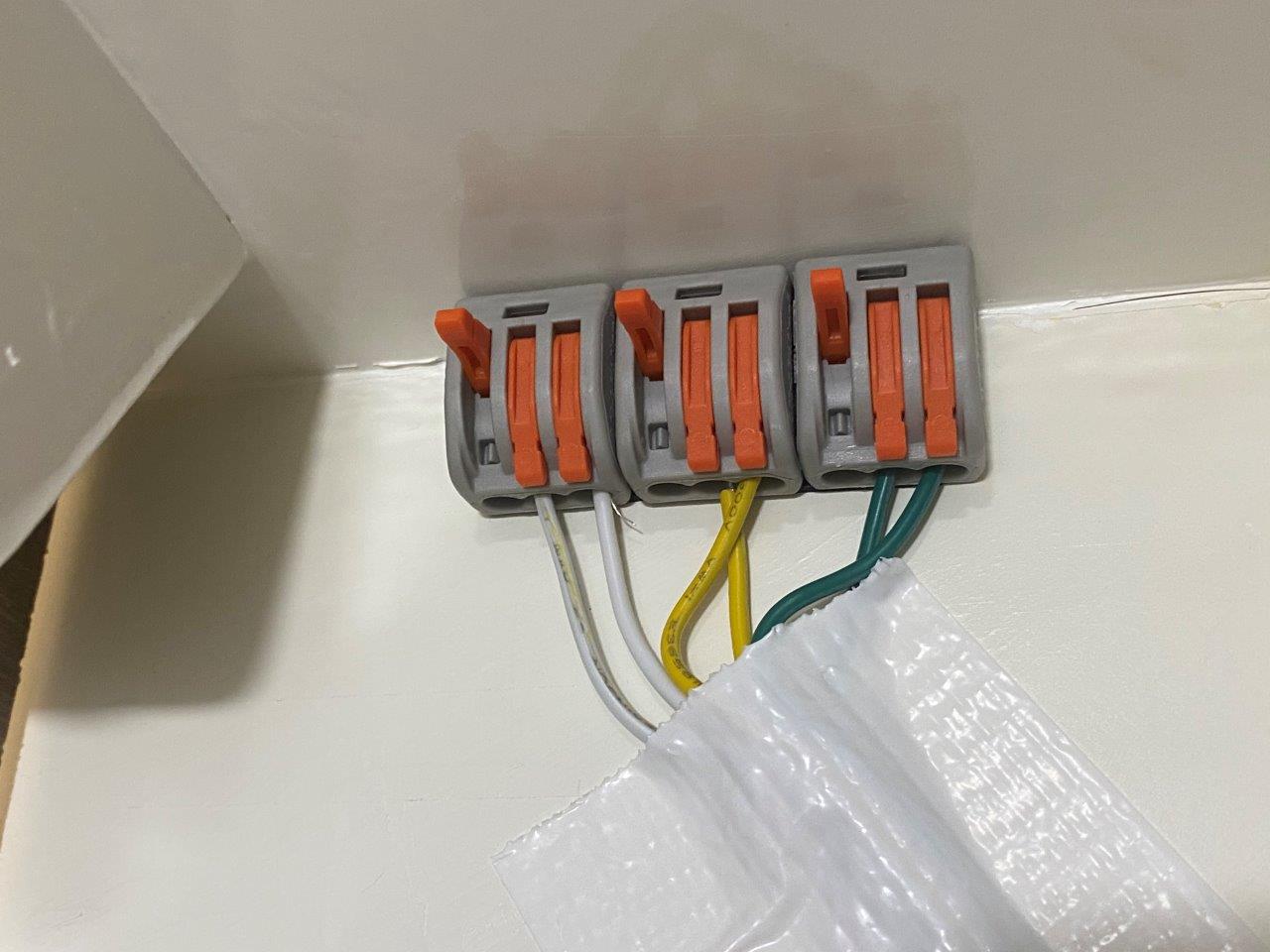

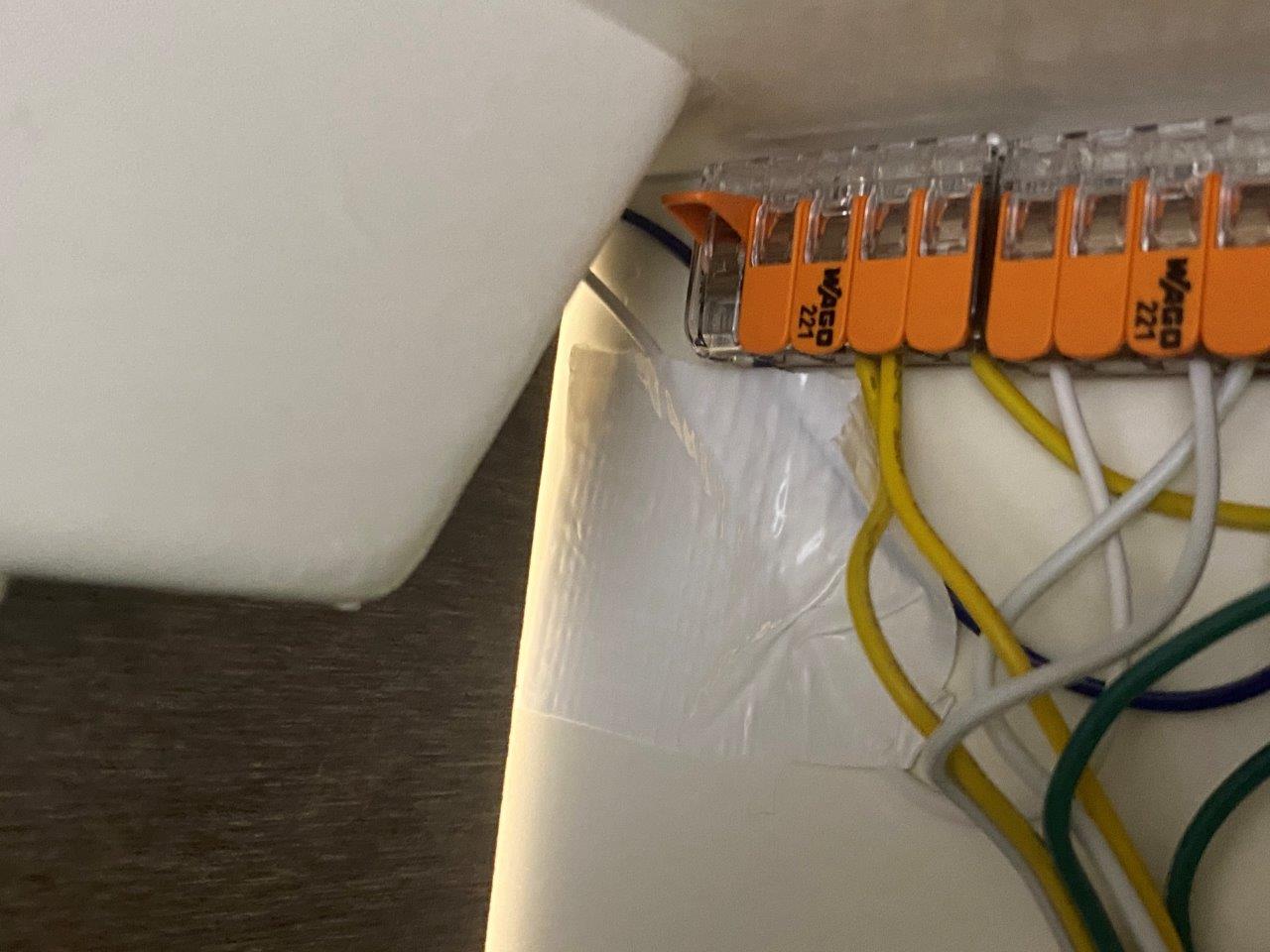

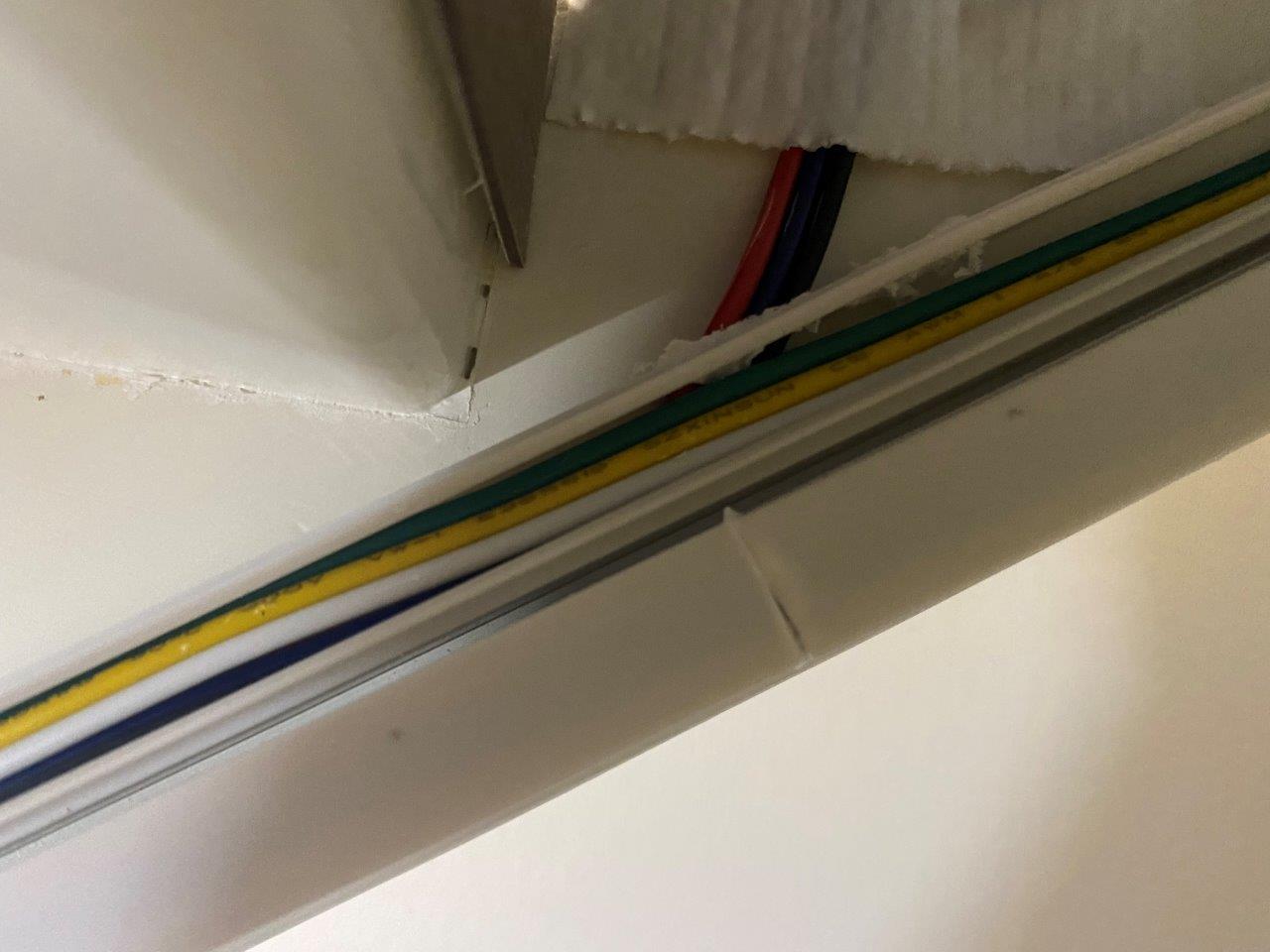

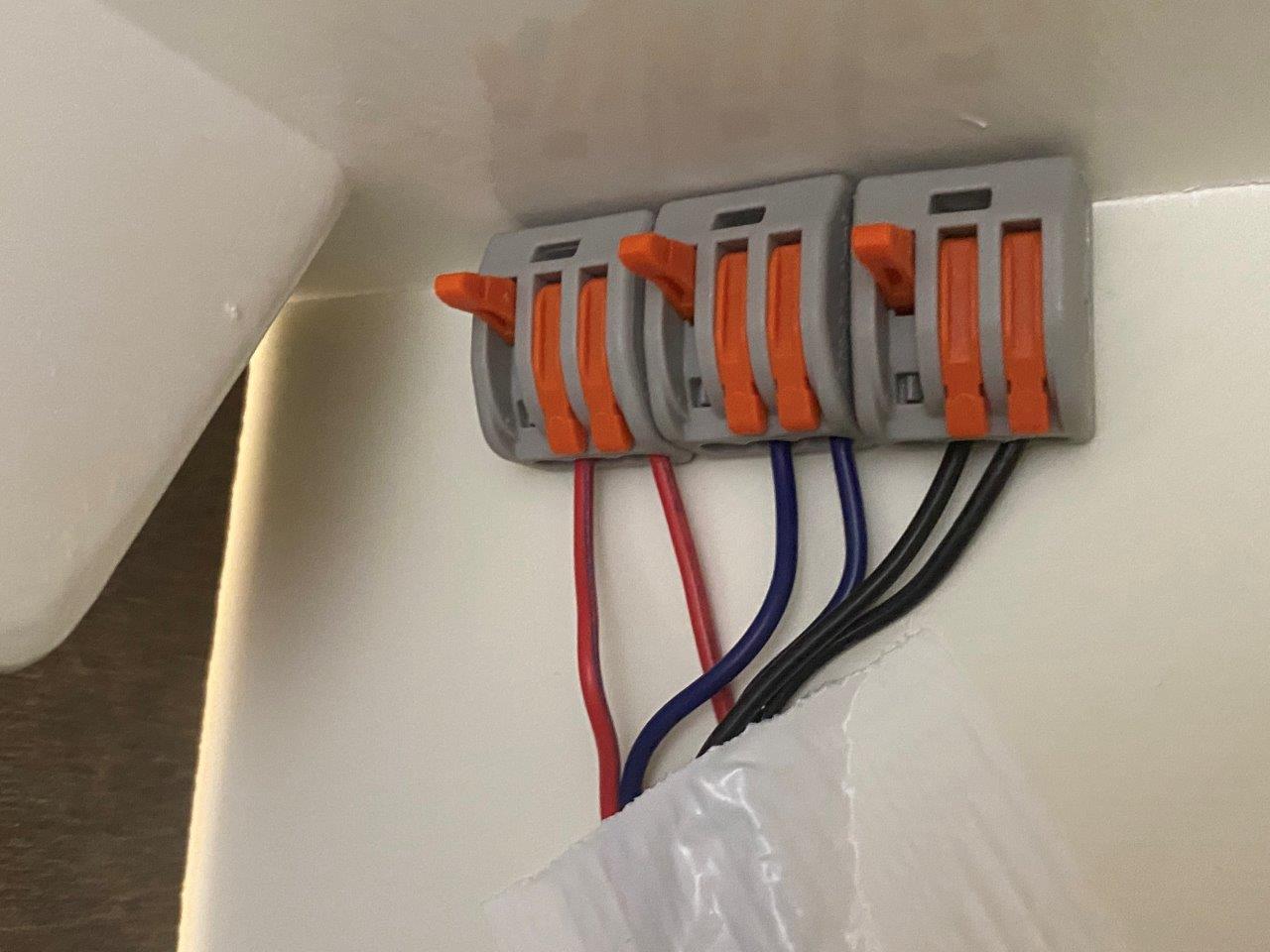

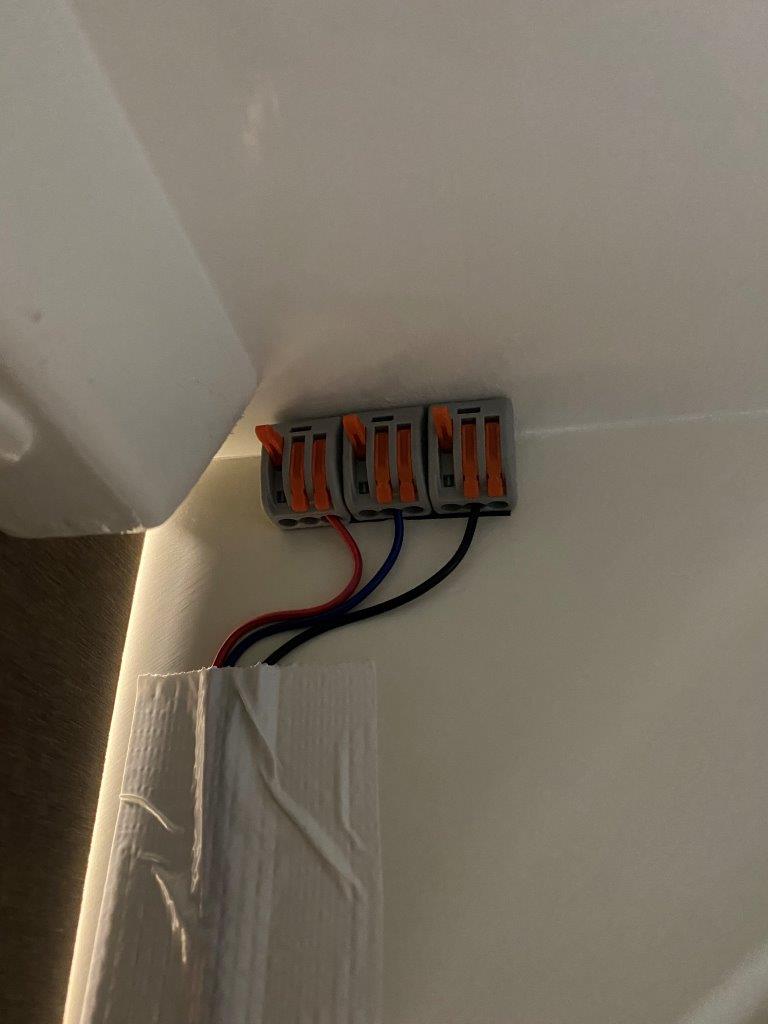

Kuvia: Piuhoja kiinni liittimissä / johtokourun sisällä, 3-pin liititmissä kaikkein vasemman puolimmaiset vipuliittimet vielä auki odottamassa led-nauhan kytkentää. 5-pin liittimessä auki vasemman puoleisin liitin led-nauhan liitosta varten ja oikean puoleisin auki zigbee -kontrollerin liitosta odottamassa

8. Liitä Zigbee -kontrollerit 5-pin liittimiin

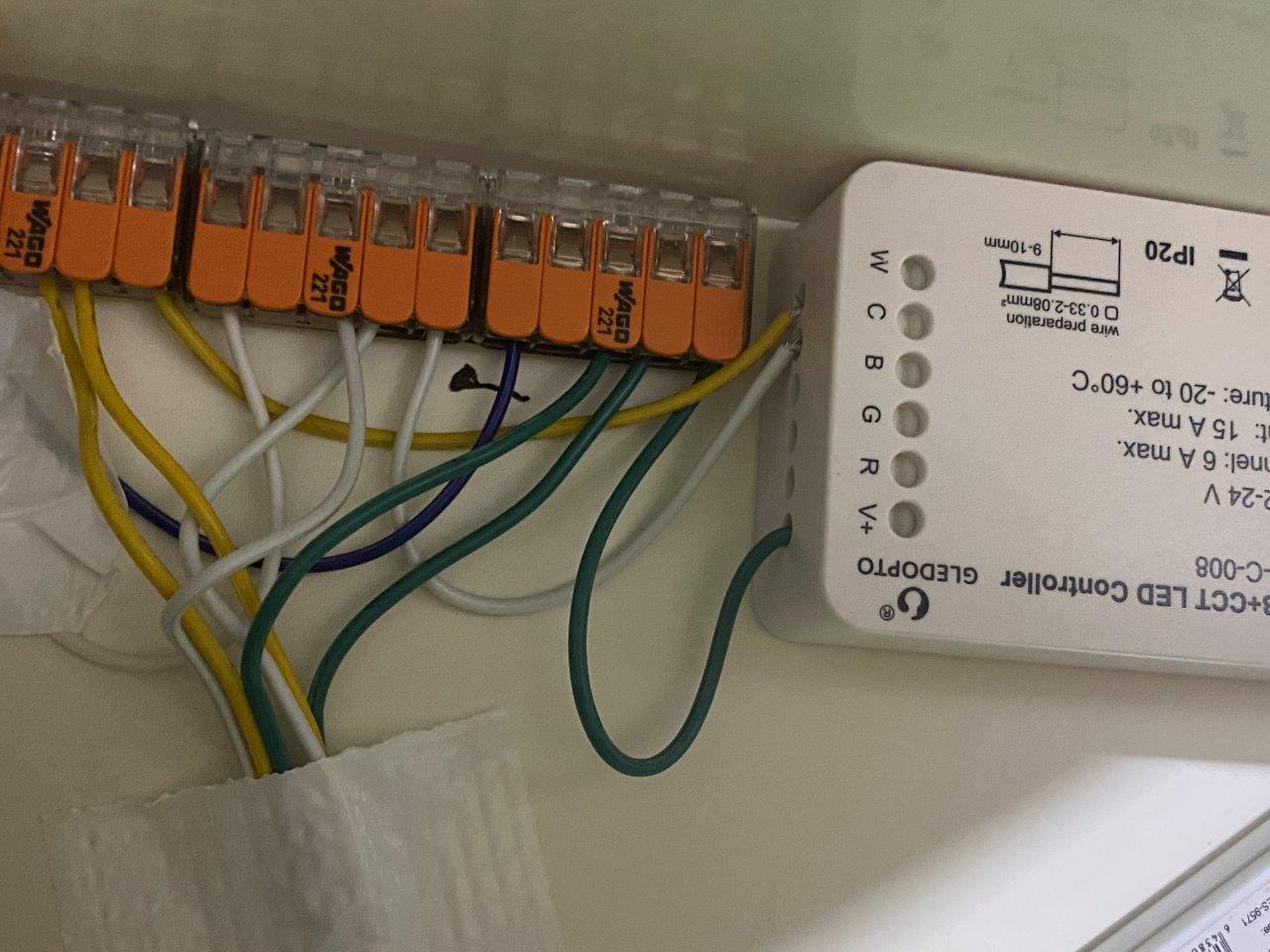

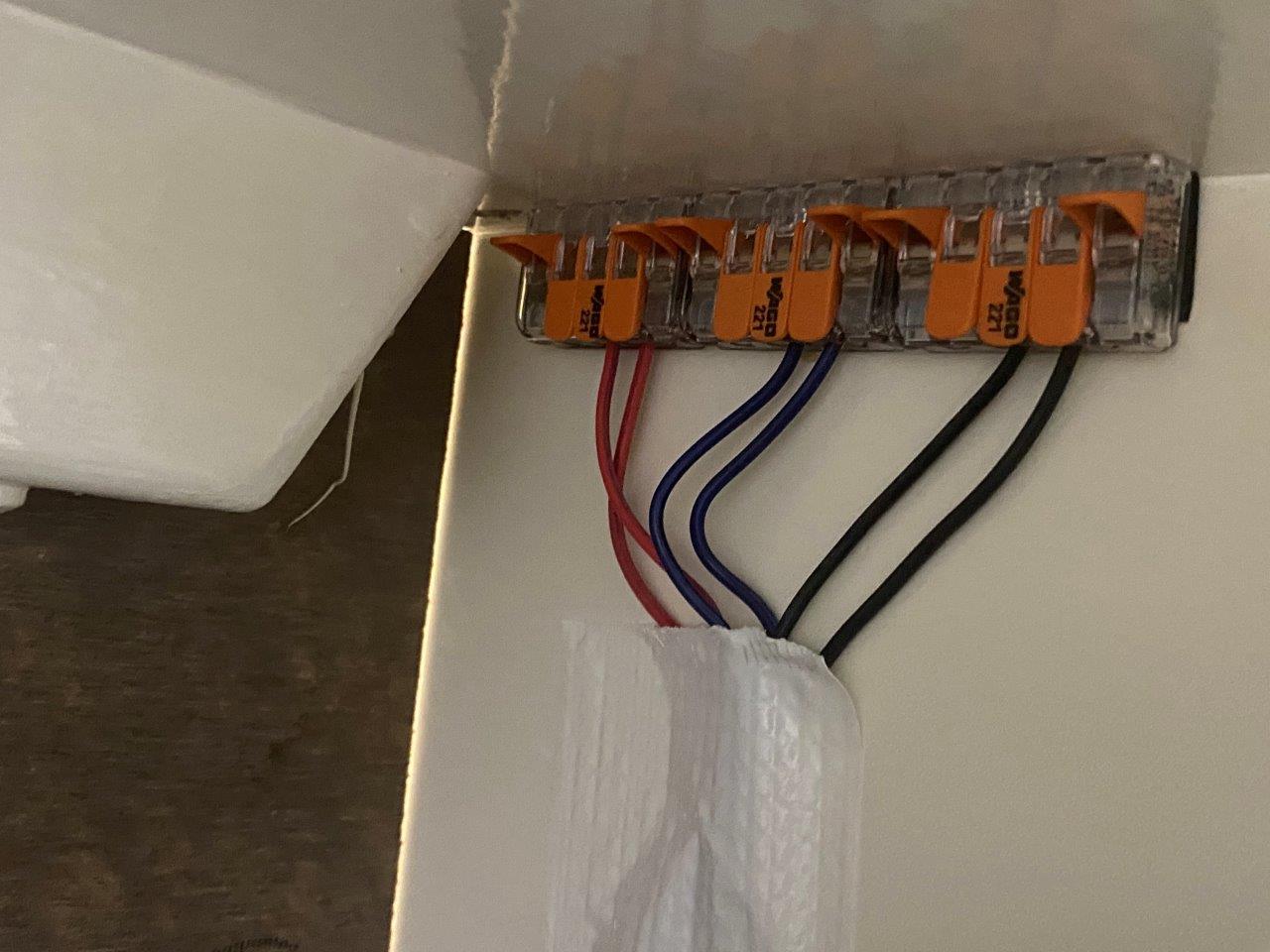

Kuvia: Zigbee -kontrolleri kiinni liittimessä

9. Jos käytössä on ”piipparilla” varustettu yleismittari, niin sillä voi testata, että virta kulkee piuhassa liittimien välillä. Tökkää mittarin ”piikit” saman värisen piuhan liittimessä olevaan reikään. Jos kuuluu piippaus, niin homma ok. Jos ei, niin jotain on pielessä

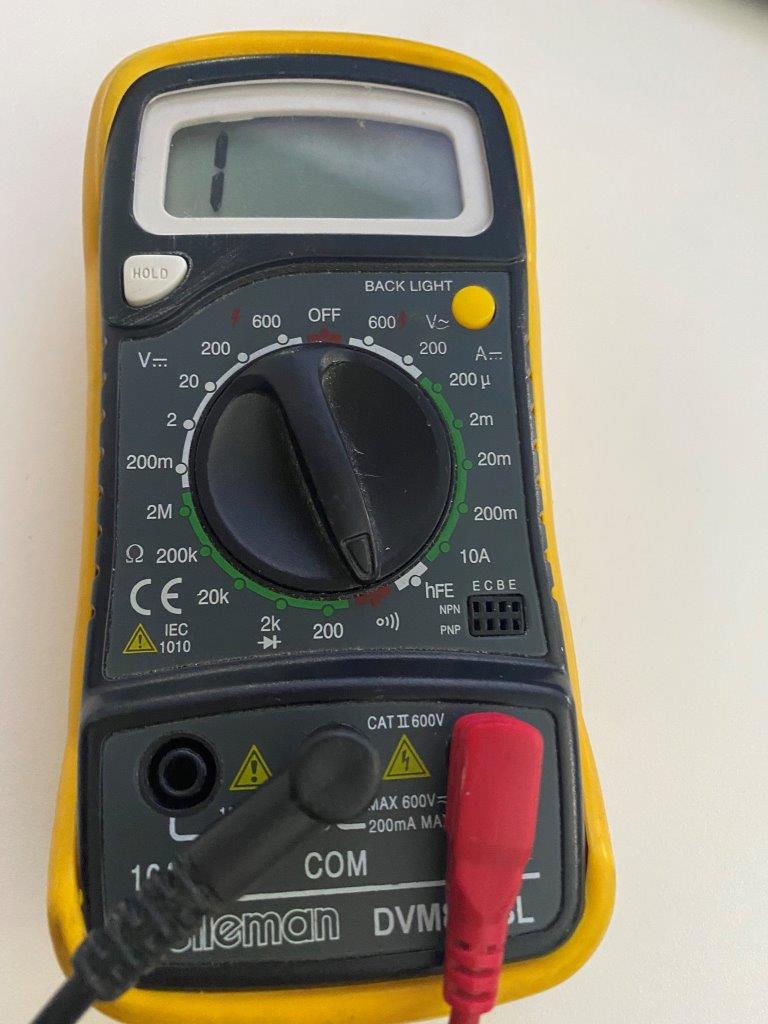

Kuva: yleismittarin ”piippari” asetus

10. Liitä Virtalähde pistorasiaan ja pujota piuhat johtokouruun. Itsellä oli käytössä erillinen johtokouru virtalähteen piuhoja varten. Kolvilla voi tehdä tarvittaessa johtokourun kanteen reikiä piuhoille

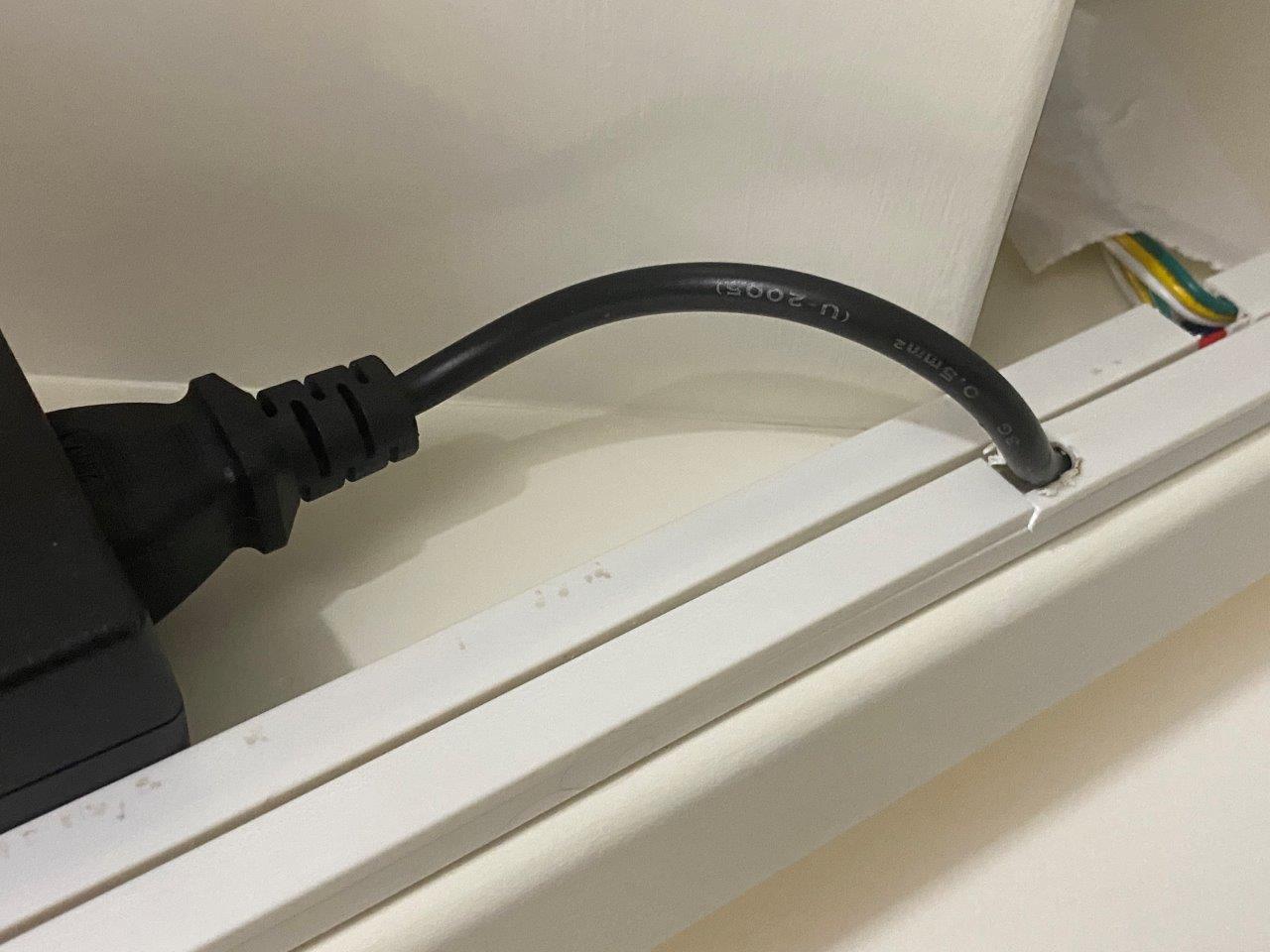

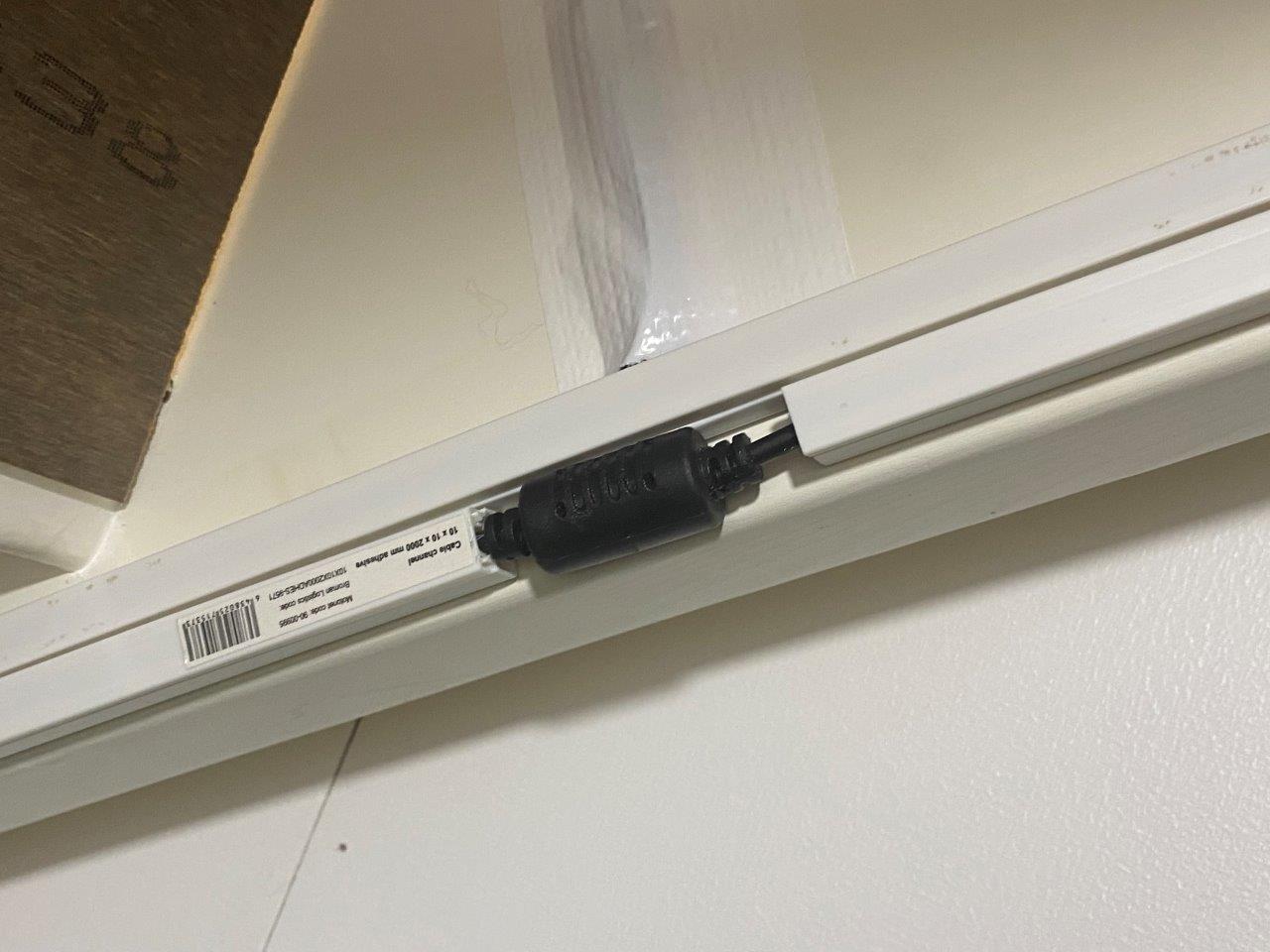

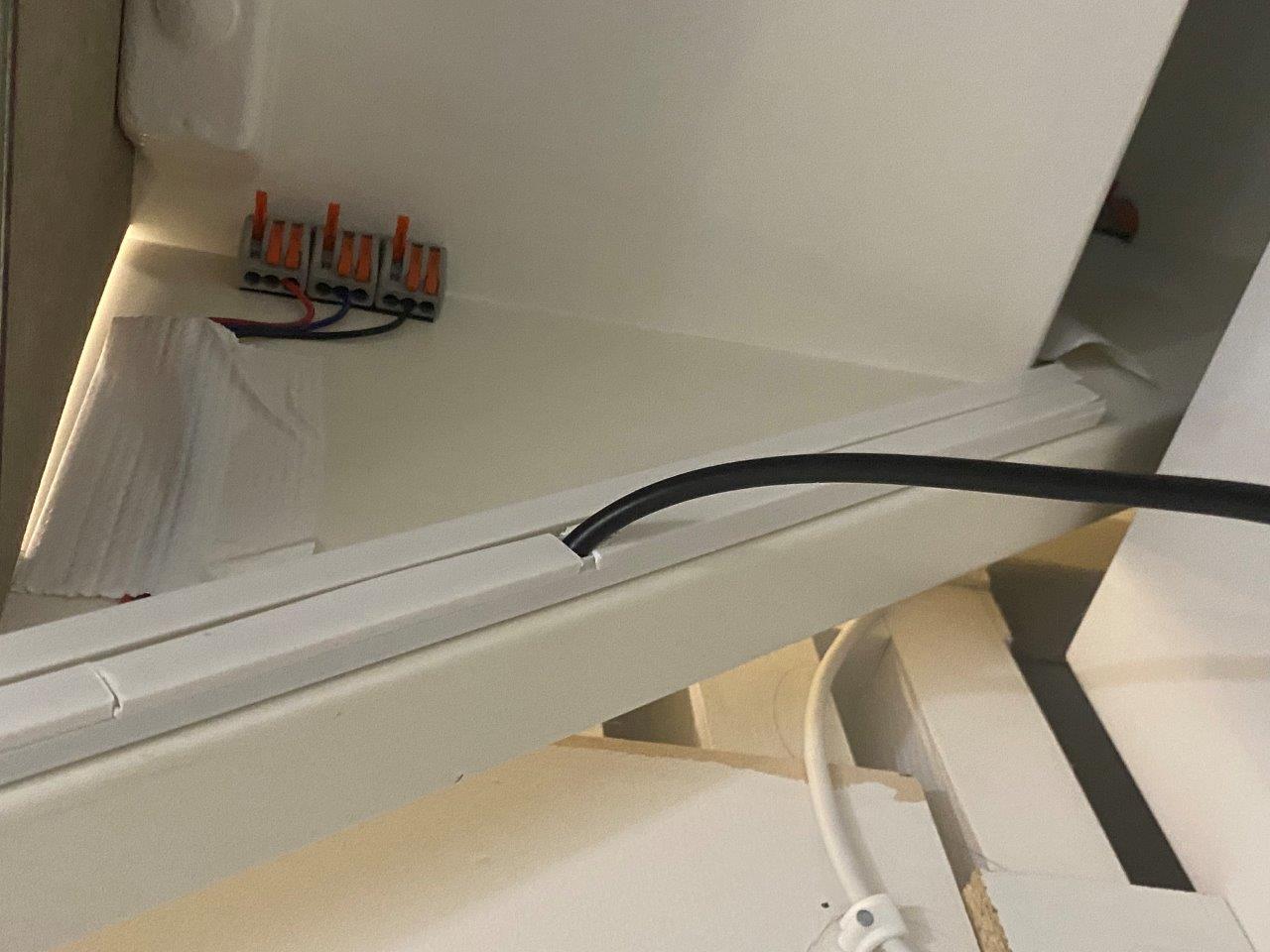

Kuva: Virtalähteen piuha johtokourussa

11. Piilota virtapiuha johtokouruun ja liitä Zigbee -kontrolleri virtalähteeseen. Jos zigbee -kontrolleri alkaa ”ulisemaan”, pitää muuten outoa ääntä tai jostain nousee savua, niin joku piuhoista voi olla oikosulussa tai huonosti kiinni. Tarkista liitokset ja yritä uudestaan, kunnes ääntä ei kuulu / savua ei näy.

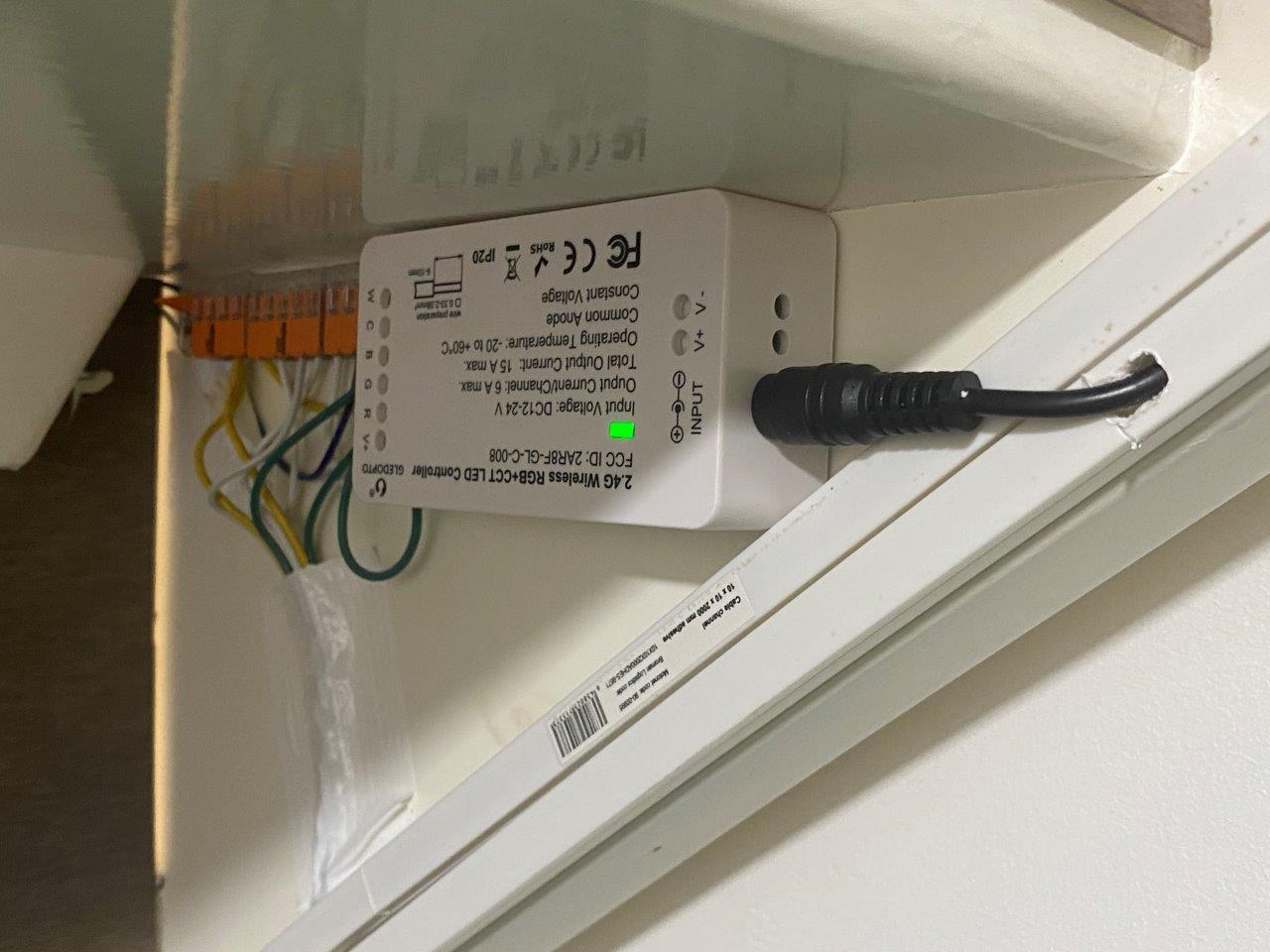

Kuva: Virtalähteen piuha zigbee -kontrollerissa

Led-nauhojen liittäminen piuhoihin

  1. Laita virtalähde tai zigbee -kontrolleri virrattomaksi. Led-nauha voi tykätä kyttyrää, jos liität piuhoja, kun virrat on päällä
  2. Pujota led-nauhan piuhat portaiden alle, joko sopivasta raosta tai erikseen poratusta reiästä
  3. Liimaa led-nauha paikalleen
  4. Liitä led-nauhan piuhat 3-pin tai 5-pin liittimeen
  5. Laita virrat päälle zigbee -kontrolleriin

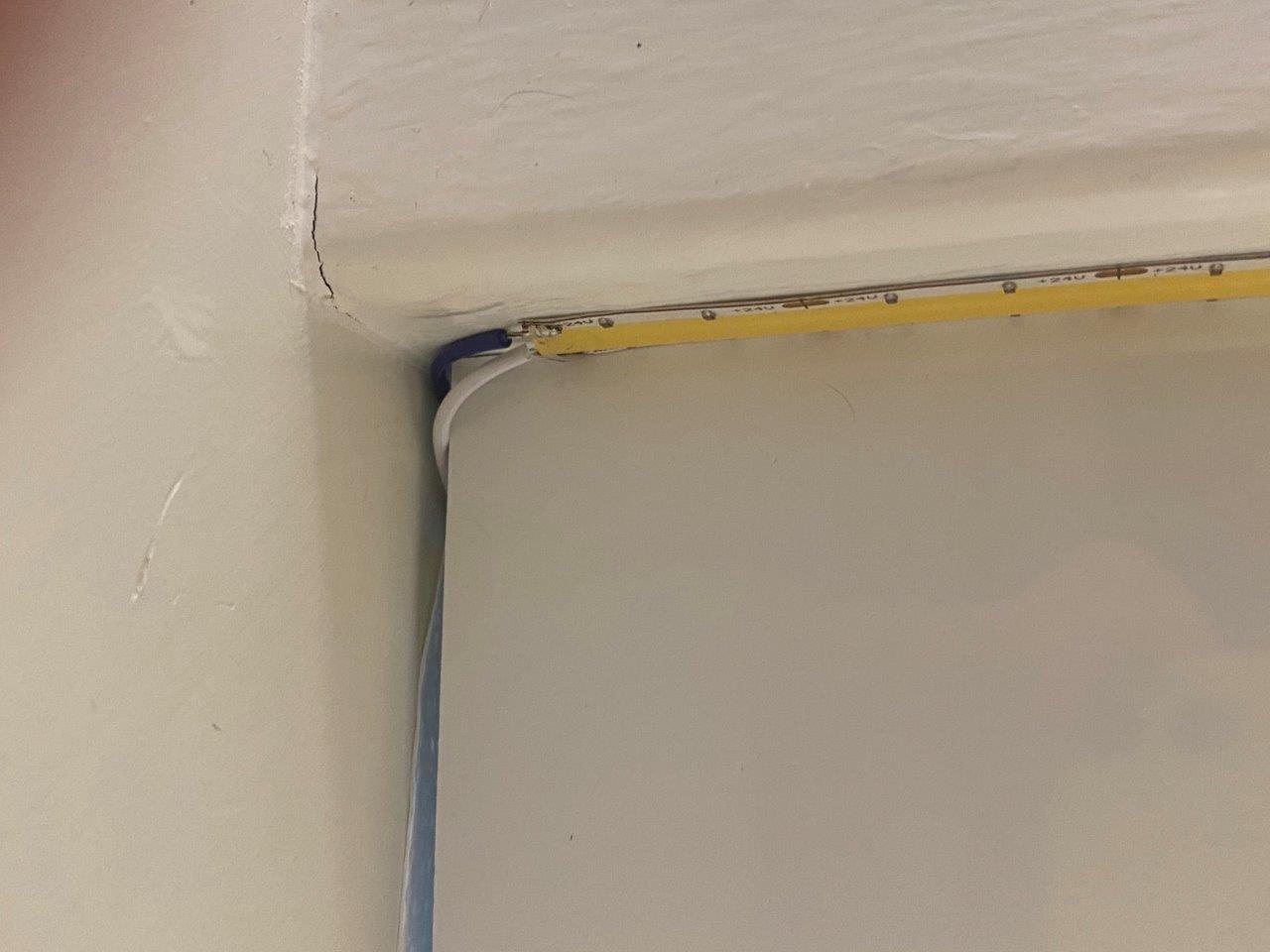

Kuva: Led-nauha paikallaan / piuhat liitetty 5-pin liittimeen, kannattaa noudattaa varovaisuutta piuhoja kiinnittäessä, itsellä irtosi (keltainen) w(arm)w(hite) -piuha led-nauhasta koeyksilön kanssa. Tämä tosin johtuu varmaan siitä, että olin kolvannut johdon itse kiinni led-nauhaan ja juotos oli epäonnistunut/heikko. Tehtaalla juotetut piuhat ovat yleensä paremmin kiinni. Tämän sattumuksen johdosta led-nauha on kiinni vain sinisellä (V+) ja valkoisella (CW) piuhalla liittimessä

Otetaan ”savut ulos”, eli testataan piuhoitus käytännössä

  1. Liitä zigbee -kontrolleri Hue siltaan iConnectHue / Hue applikaatiossa. Joskus kontrolleri pitää resetoida, jotta liitos onnistuu. Tämä tapahtuu naksuttelemalla virtoja päälle/pois viisi kertaa nopeahkoon tahtiin. Ei niin nopeasti, että led-nauha ei kerkeä syttymään, mutta ei myöskään liian hitaasti. Kun resetointi onnistuu led-nauha välähtää ja jää sykkimään
  2. Laita valot päälle applikaatiosta ja testaa led-nauhassa eri värilämpötiloja. Jos jokin ei toimi tarkista piuhat / kytkennät

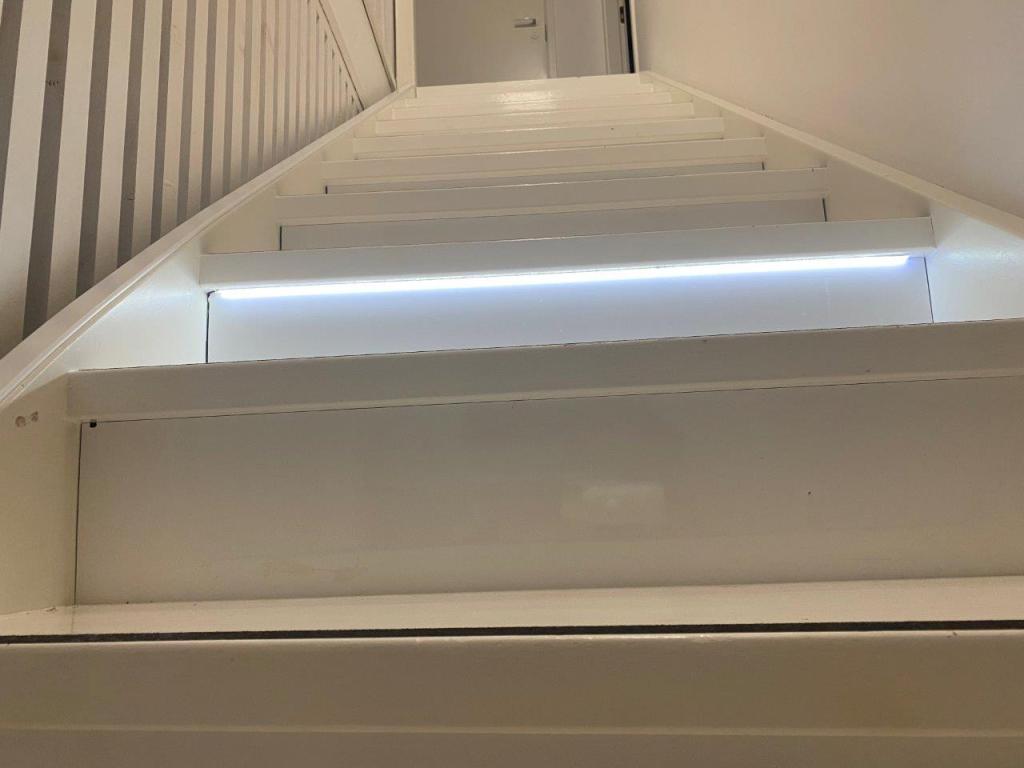

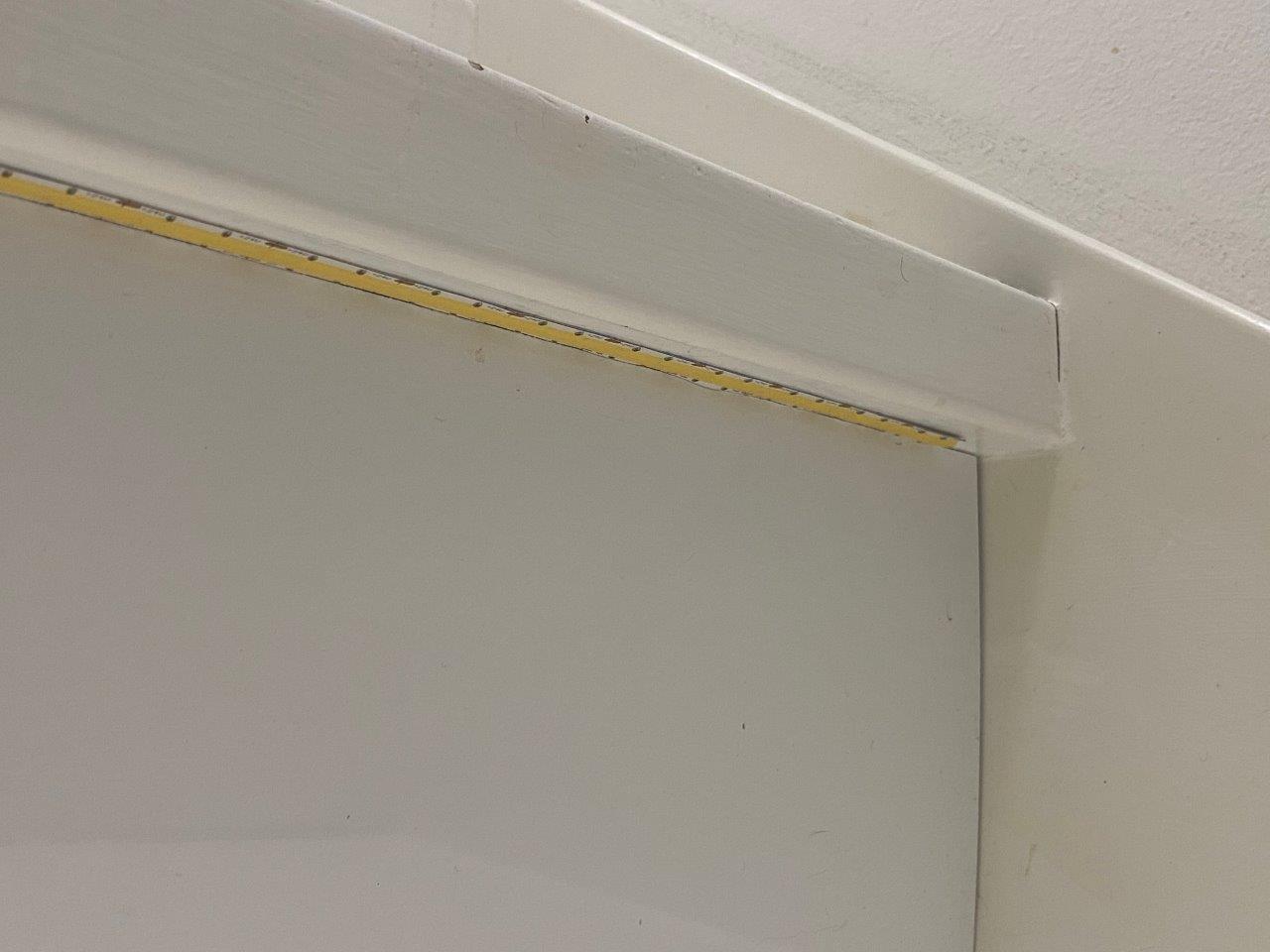

Kuva: valot päällä testi led-nauhassa

Perinteinen led-nauha vs COB led-nauha

Kun puuttuvat osat ovat vielä matkalla ja oli luppoaikaa, niin kokeilin huvikseni miltä perinteinen RGBCCT led-nauha näyttäisi COB led-nauhan rinnalla. Kokeiden jälkeen ei todellakaan harmita, että päädyin valitsemaan COB led-nauhan. Perinteisestä led-nauhasta jää yksittäiset polttimot näkyviin, valosta tulee pistemäistä ja se paistaa ikävästi silmään. Lisäksi 33 cm katkaisumitta ei osunut täysin portaiden mittoihin ja toisessa päässä (oikea reuna kuvassa) joutui led-nauhaa kääntämään muutaman sentin matkalta kaksinkerroin, jotta led-nauha mahtui portaan lipan alle.

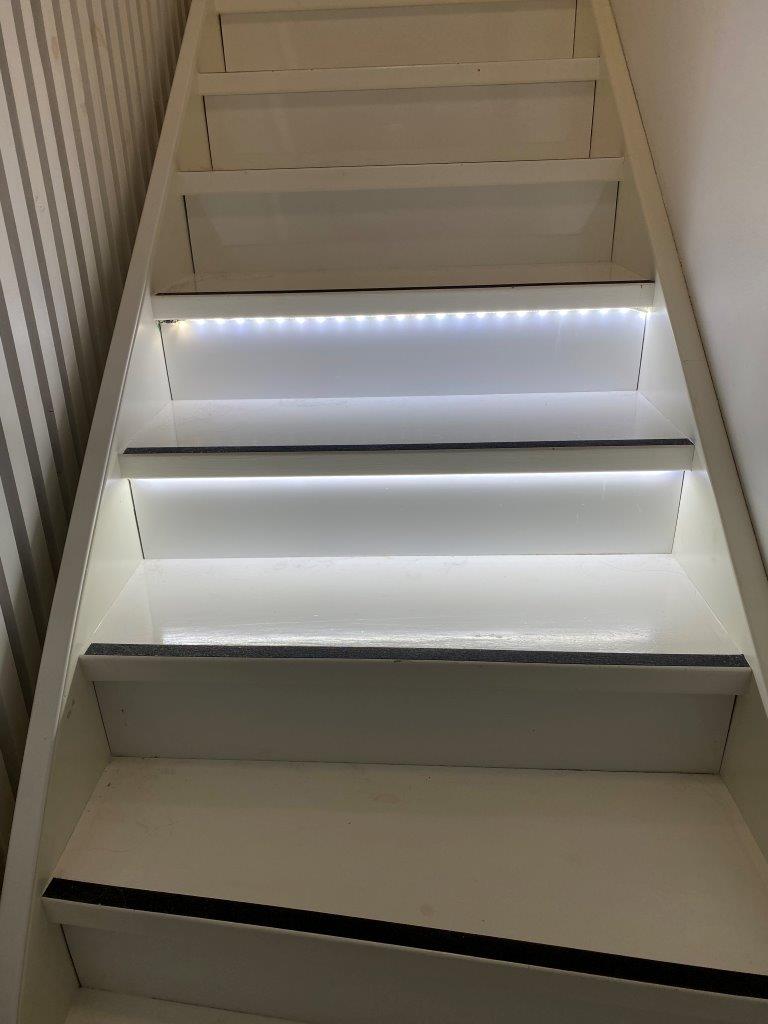

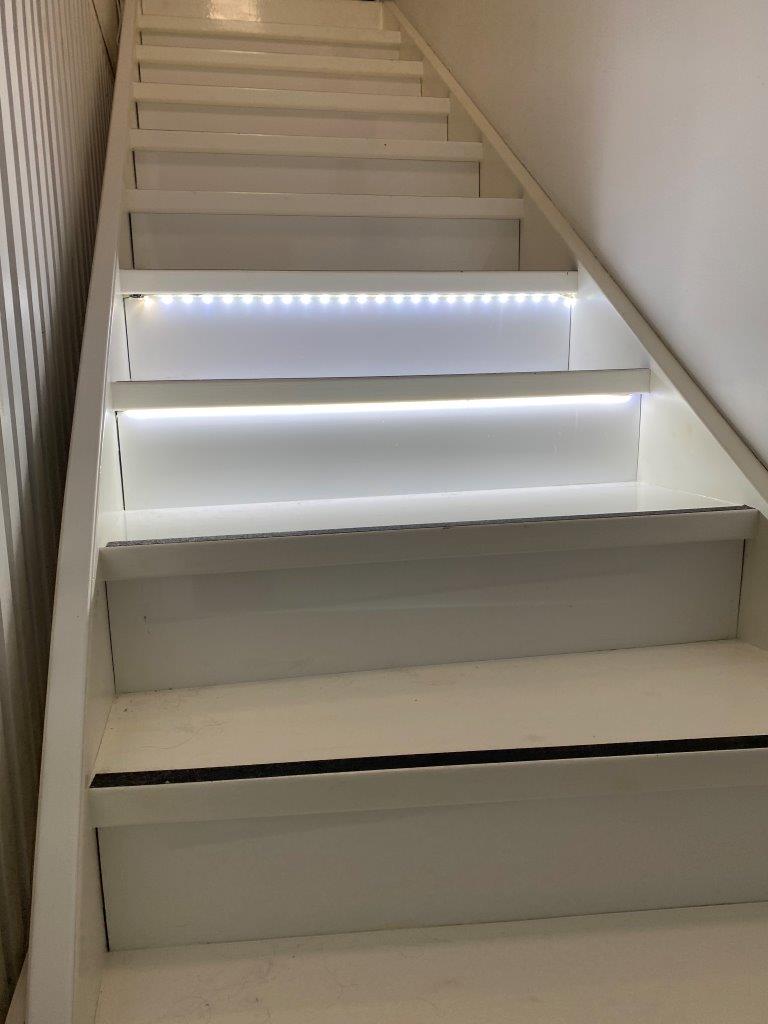

Kuvia: Perinteinen led-nauha vs COB led-nauha portaissa, ei tarvitse vissiin kertoa kumpi on kumpi?

Mitä seuraavaksi?

Osassa 3:

  • Vaihdetaan tilalle oikeat 24V/5A virtalähteet
  • Asennetaan COB CCT led-nauhat portaiden askelmiin
  • Liitetään led-nauhat portaiden alla kulkevaan piuhoitukseen
  • Tapahtunee noin kuukauden sisään, suurin osa tarvittavista osista on vielä matkalla
