Led-nauha keittiön kaappeihin – COB CCT -osa 2

Jatkoa osalle 1, jossa käytiin läpi ostolistaa ja erilaisia asennuksessa käytettäviä tarvikkeita.

Tässä osassa otetaan ensituntumaa käytössä oleviin osiin ja työkaluihin.

Osat saapuvat – pätkittäin

Koska projektissa käytettävät osat tilattiin usealta toimittajalta ja pääasiassa Kiinasta aliexpress.com kautta, niin luonnollisesti ne saapuivat hieman eri aikaan. Noin kahdessa viikossa tuli riittävästi osia, että pystyy jo aloittamaan asennuksen

  • COB CCT led-nauhat
  • 24V / 8A virtalähteet
  • Kolvausasema
  • AP15 alumiiniprofiilit

COB CCT led-nauha – ensivaikutelma

  • Pakattu siististi suljettavaan folio ”minigrip” -pussiin
  • Led-nauhan molemmissa päissä tarvittavat piuhat
    • Eli saa kiinni led-kontrolleriin ilman kolvausta
    • Tarvittaessa led-nauhasta saa kaksi erillistä led-nauhaa katkaisemalla sen
  • 5m led-nauha koottu 50 cm elementeistä, jotka on kolvattu tehtaalla yhteen
    • Ensimmäisessä nauhassa on yksi 50 cm elementti, jonka valo on hieman eri väristä kuin ympäröivissä elementeissä
    • Ei kuitenkaan häiritsevissä määrin
  • Spekseissä mainittiin, että tehon kulutus on 16W /m, pakkauksessa kuitenkin lukee 14W /m
Kuvia: BTF-lighting COB CCT led-nauha purettuna paketista
Kuvia: BTF-lighting COB CCT led-nauhan elementtien liitokset
  • Kolvatut liitokset näyttävät syntyneen käsityön tuloksena, kun niissä on selvästi havaittavaa vaihtelua

24V / 8A virtalähde – ensivaikutelma

  • Nämä olivat pettymys eivätkä tule käyttöön
    • Tulikin 10A versio, vaikka oli tilattu 8A versio
    • Laitteen kuvauksessa ei mainittu, että virtalähde on aktiivisesti jäähdytetty pyörivällä tuulettimella
      • Pitää selkeästi kuuluvaa meteliä, vaikka virtalähde olisi kaapin sisällä
    • Pääsi harjoittelemaan Aliexpress ostoksien palauttamista / hyvityksen hakemista…
      • Vaihtoehtoina oli hakea täyttä hyvitystä ja palauttaa väärät tuotteet
        • Postikulut olisivat todennäköisesti syöneet suuren osan hyvityksestä
      • tai
      • Hakea osittaista hyvitystä ja pitää laitteet
        • Päädyin yrittämään tätä ja ehdotin hyvitykseksi 35€ (olin siis maksanut 44€)
        • Myyjä teki vasta tarjouksen 22€, eli laitettiin vahinko puoliksi
        • Hyväksyin tarjouksen ja rahat hyvitetään noin 20 päivän kuluessa
      • Jos joku tarvitsee 24V/10A virtalähteitä, multa saisi pari halvalla 🙂
  • Käytetään aluksi vanhaa 24V / 3A virtalähdettä
    • Joka on alakaappien noin 6m mittaisella vedolla on hieman alitehoinen
      • 6x14W = 84 W / 24V = 3,5A
      • Jatkuvassa käytössä kannattaa ehkä mitoittaa hieman extraa esim 20%
      • 3,5A / 0,8 = 4,375 A
    • Toisaalta itse en käytä alakaappien led-nauhaa kuin maksimissaan 50% teholla
  • Tilataan kuitenkin uusi virtalähde, jos jostain syystä haluaa ajaa led-nauhaa pidemmän aikaa 100% teholla
    • Kuvien perusteella näyttäisi, että 24V/5A virtalähde olisi passiivisesti jäähdytetty
    • tilataan yksi kappale testiin, noin 13 €
Kuva: Uusi 24V/10A vs vanha 24V/3A virtalähde

Kolvausasema – Ensivaikutelma

Kuten usein käytössä olevat välineet vaikuttavat lopputulokseen, joten päätin hankkia hieman halvinta versiota kalliimman kolvausaseman.

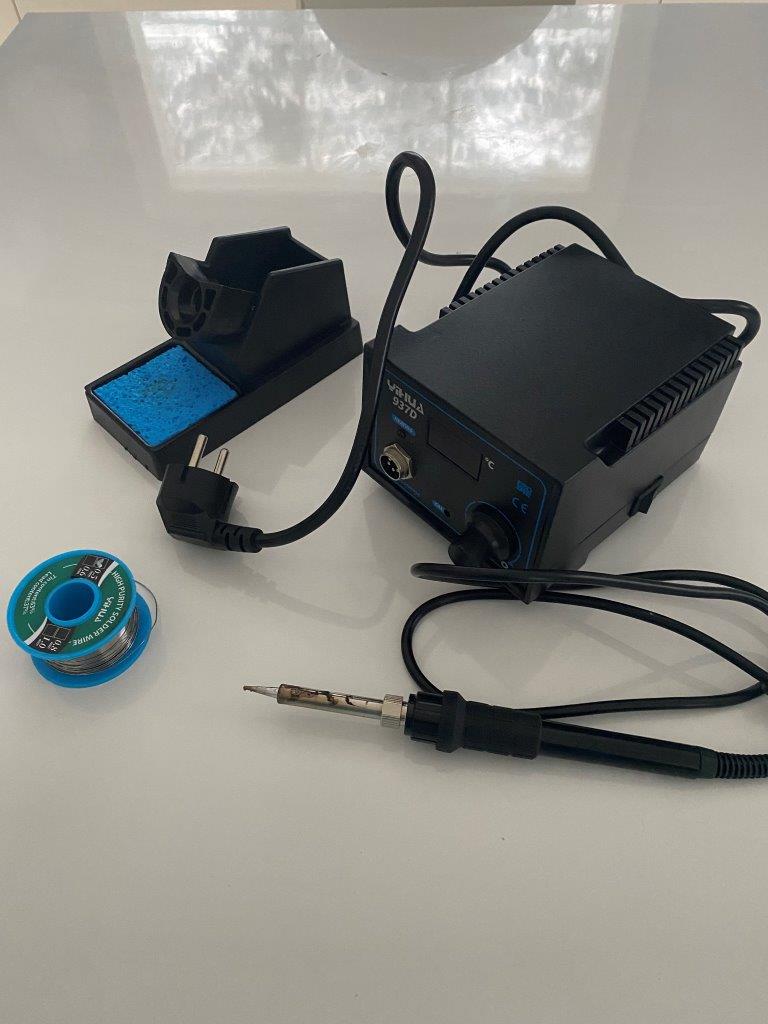

Kuvia: Kolvausasema tarvikkeineen
  • Virtalähde / säätömötikkä+ kolvi + alusta kolville
  • Erilaisia tarvikkeita
    • Työkalu tinan poistoon (iso ruiskun näköinen kapistus)
    • Erilaisia kärkiä kolviin
    • Pihdit
  • Mukana tullut 0.5 mm tina sisältää lyijyä
    • Ei ehkä kaikkein terveellisin vaihtoehto
  • Hain erikseen Motonetistä 0.8 mm lyijytöntä Bacho -merkkistä tinaa

Aloittelija kolvaa

Edellinen oma kokemus kolvaamisesta osuu vuosikymmenien taakse yläasteaikoihin. Tuolloin kokemukset eivät olleet mairittelevia – tuloksena oli lähinnä epämääräisiä toimimattomia tinakasoja 🙂

Testailin aluksi kolvaamista edellisistä asennuksista ylimääräiseksi jääneellä RGB+CCT led-nauhalla. Tarkoituksena oli liittää led-nauhaan uudet piuhat. Tämän tyyppisessä led-nauhassa on kuusi liitäntäpistettä kuudelle erilliselle piuhalle.

Tässä kohdassa omien rajallisten taitojen, hieman tärisevien käsien ja alkavan ikänäön yhdistelmä osoittautui liian haastavaksi. Liittimet olivat yksinkertaisesti liian lähellä toisiaan, että olisi saanut kaikki kuusi piuhaa kiinni. Muutama ensimmäinen onnistui, mutta helposti tuli irrotettua viereinen liitos tai liitettyä kaksi liitospistettä yhteen. Totesin, että jos aion uudelleenkäyttää RGB+CCT led-nauhat, niin se tulee tapahtumaan liittimillä, jotka eivät vaadi kolvaamista.

Koska COB CCT led-nauhalle ei löydy ainakaan vielä tarvittavia liittimiä, vaihtoehtoina oli vetää alakaapin led-nauha joko kahtena erillisenä led-nauhana omilla kontrollereilla ja virtalähteillä varustettuna tai liittää kaksi led-nauhaa toisiinsa kolvaamalla.

Koska osa toimituksista oli vielä matkalla eikä käytössä ollut ylimääräisiä led-kontrollereita, niin päätin kokeilla kolvaamista. Leikkasin uudesta COB CCT led-nauhasta muutaman lyhyen pätkän, joilla kokeilin kolvaamista.

Aiemmissa testeissä piuhojen liittäminen oli tuntunut tuskalliselta, joten päätin liittää led-nauhat toisiinsa ilman piuhoja. Liimasin led-nauhat teipilla alustaan siten, että niiden liittimet olivat vierekkäin. Kolvilla liitäntäpisteen lämmittäminen ja tinaa päälle. Näin muodostui suunnilleen saman näköisiä liitoksia kuin tehtaalla tehdyt segmenttien liitokset. Kun kolvaukset oli valmiina, led-nauha virtoihin ja suureksi yllätyksekseni led-nauha toimi normaalisti.

Muutama lisäharjoitus ja lopuksi varsinaisen asennettavan led-nauhan kimppuun. Sain homman pakettiin ensimmäisellä yrityksellä ja oli helpompaa kuin odotin.

Kuvia: COB CCT led-nauhan jatkaminen kolvaamalla

Seuraavassa osassa laitetaan COB CCT led-nauha keittiön alakaappien alapuolelle vanhan RGB+CCT led-nauhan tilalle.
