Philips Hue Econic – ulkovalon muunnos pöytävalaisimeksi

Kun harjoittelin Bilteman lumilingon käyttöä terassilla, niin onnistuin murjomaan yhden Hue Econic pylväsvalaisimen nurin ja rikki. Valaisinosan kiinnityspiste murtui irti tolpasta, eikä valaisinta enää pystynyt käyttämään ulkovalona.

Toisaalta itse valaisinosa ja sähköiset osat säilyivät ehjänä.

Mitäs jos tuunaisi hajonneesta valaisimesta pöytävalaisimen?

Muunnokseen tarvittavat tarvikkeet / työkalut

  • Uusi virtajohto, vaikka tämmöinen
  • Tarralla varustettua huopakangasta valaisimen pohjaan
    • Ilman pohjassa olevaa huopaa valaisimen metallinen ”jalka” voi naarmuttaa alustaa
    • Esim täältä
    • Tarvittavan pala koko on noin 10,5 x 10,5 cm
  • Pora metalliterällä
  • Pari pientä uraruuvia/pulttia muttereineen + sopiva väännin
  • Iso ja pieni ristipää-ruuvari

Hue Econic ruumiinavaus ja kokoon parsiminen

Tässä harjoituksessa laitetaan paikalleen uusi virtajohto, käännetään pohjalevy ylösalaisin, jolloin siitä tulee kätevä jalka valaisimelle, porataan pohjalevyyn muutama reikä uusia kiinnityspultteja varten. Lopuksi laitetaan valaisin takaisin kasaan ja liimataan pohjaan teipillä varustettua huopakangasta, jotta uusi valaisin ei naarmuta huonekaluja.

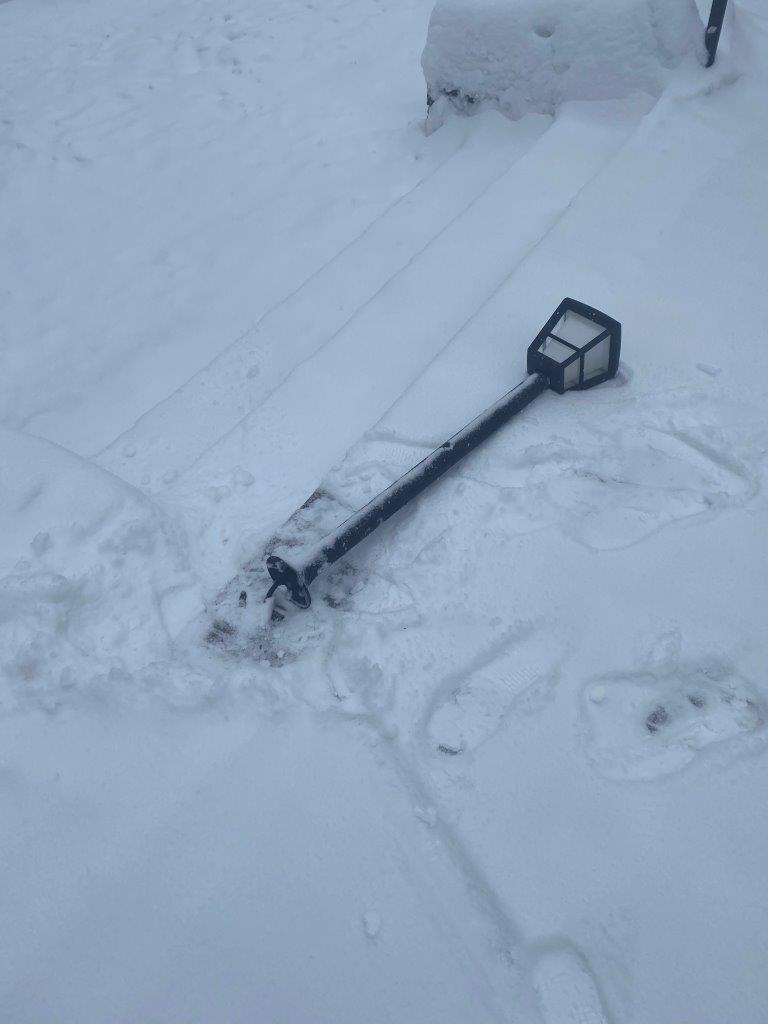

Kuva: Lähtötilanne

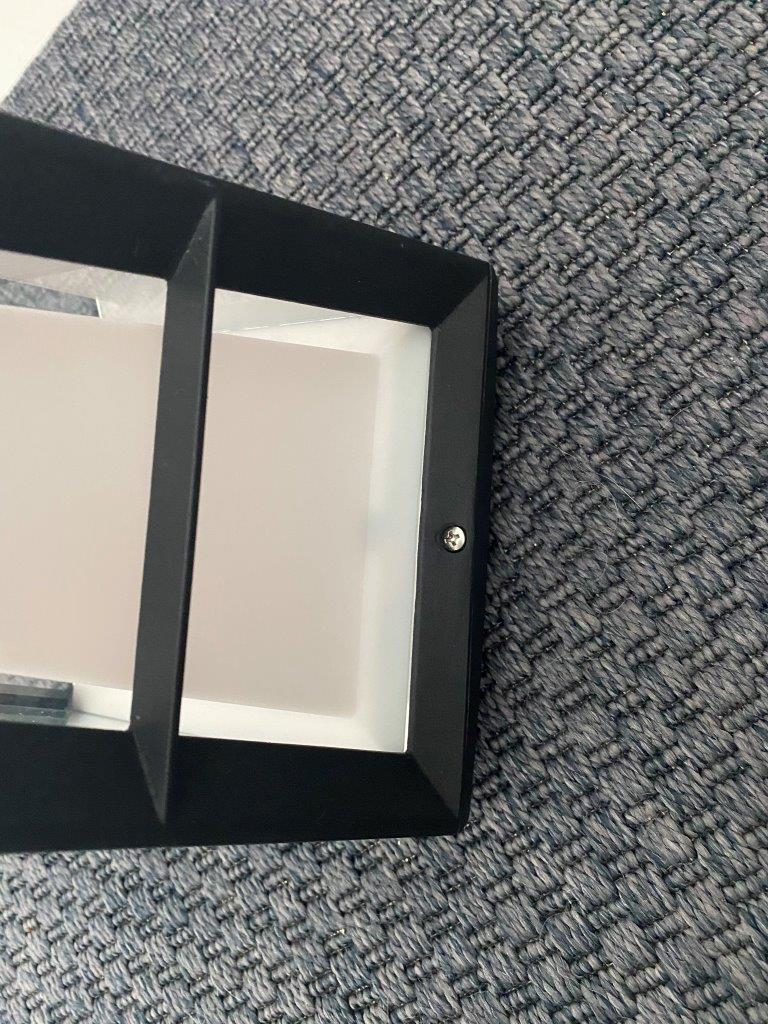

Kuvia: Hue Econic valaisimen kannen kiinnitysruuvit (2x), ristipää

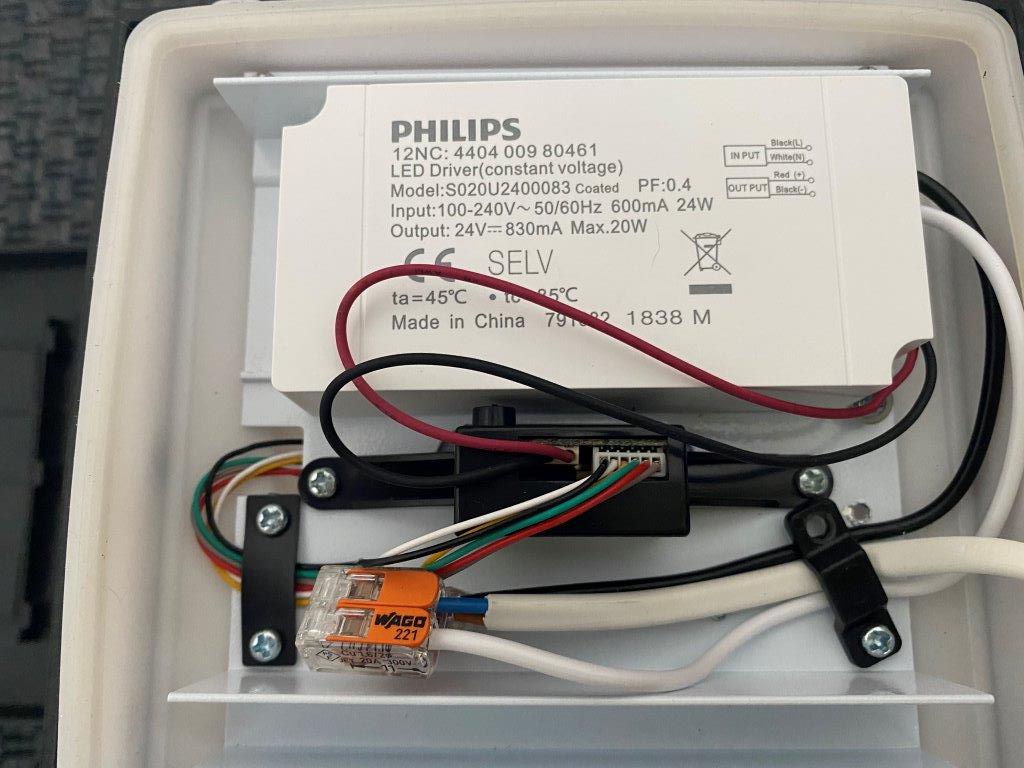

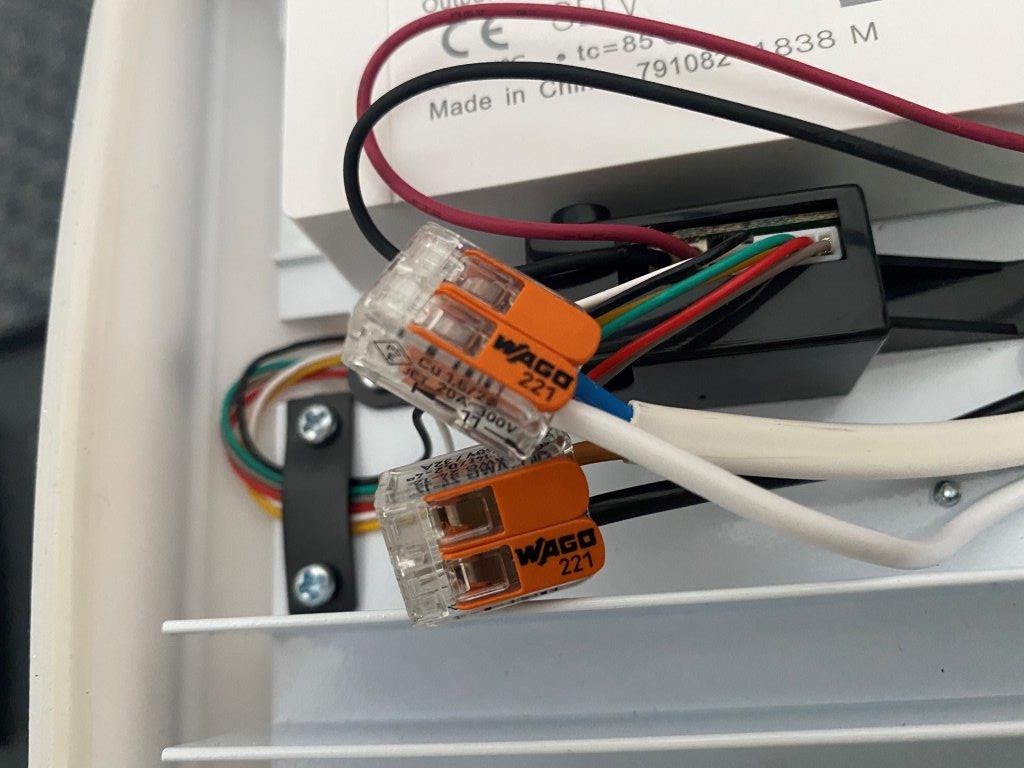

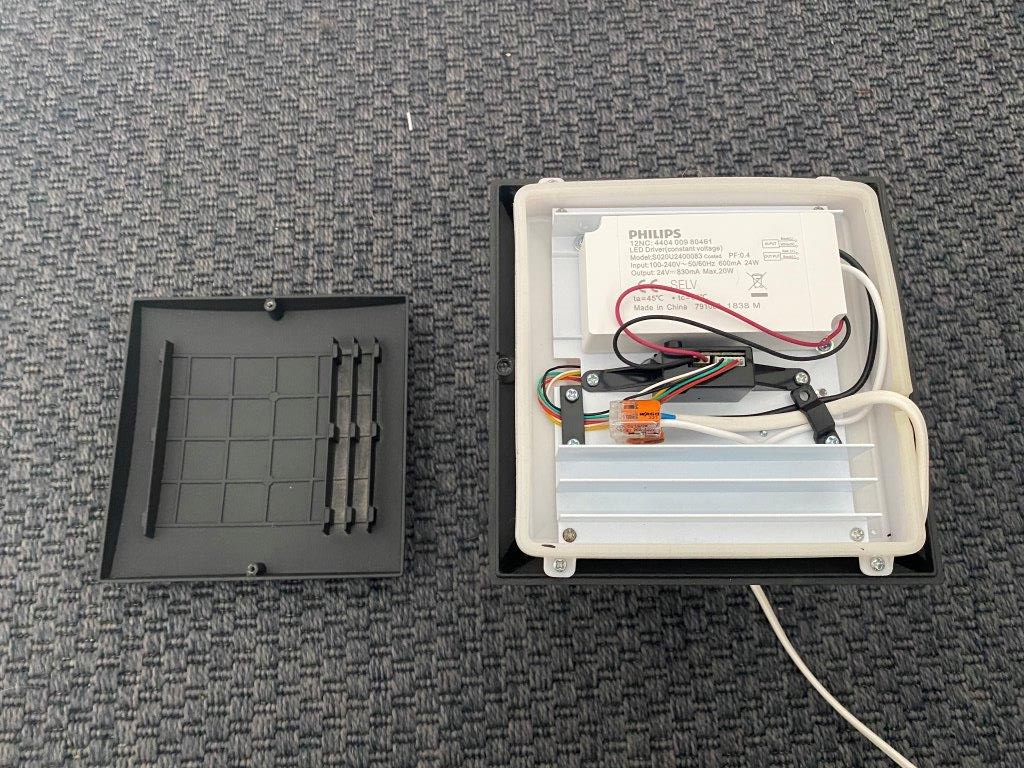

Kuvia: Econic valaisimen kansi irroitettu, uusi virtajohto kiinnitetty Wago -liitimillä

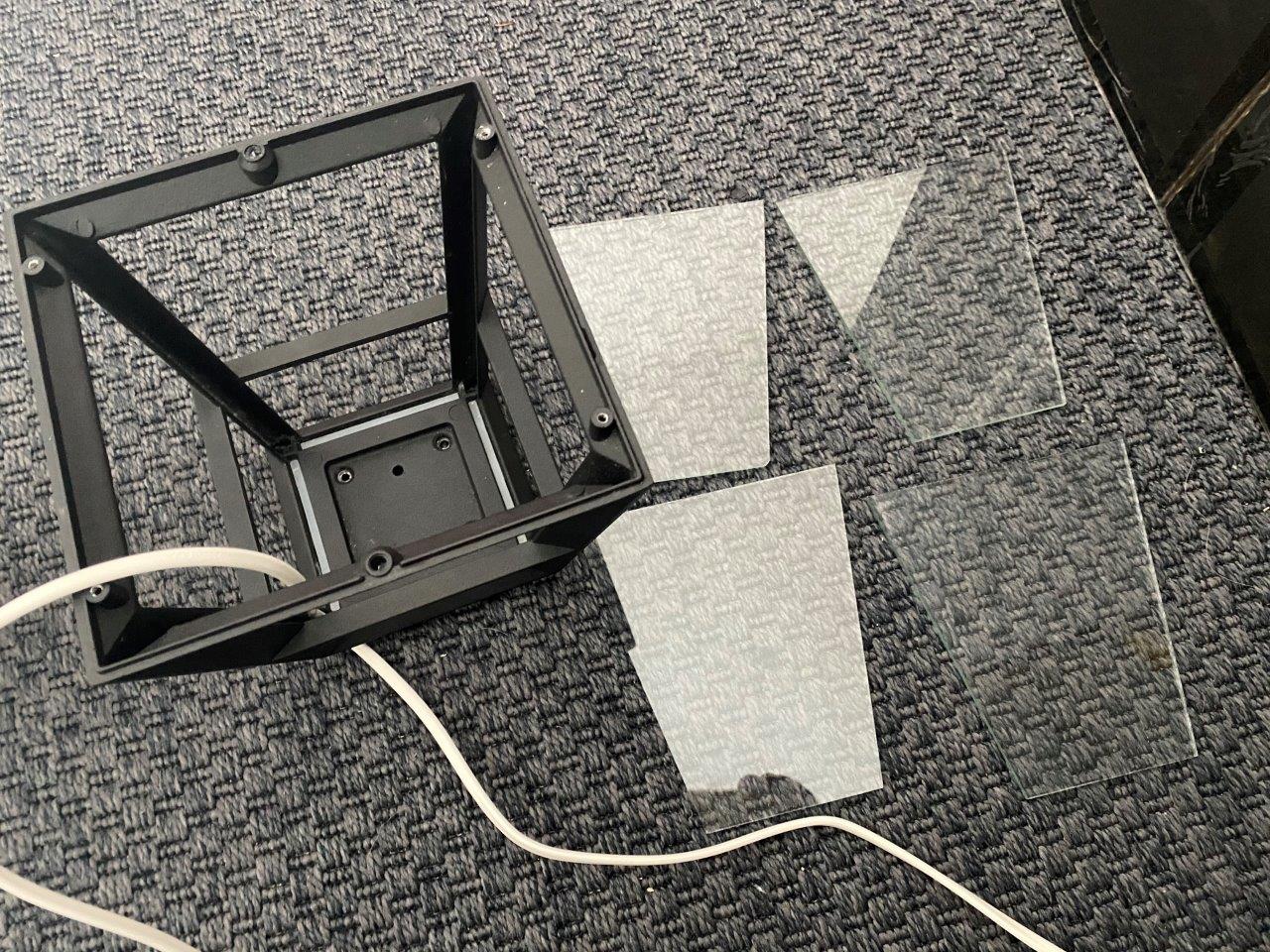

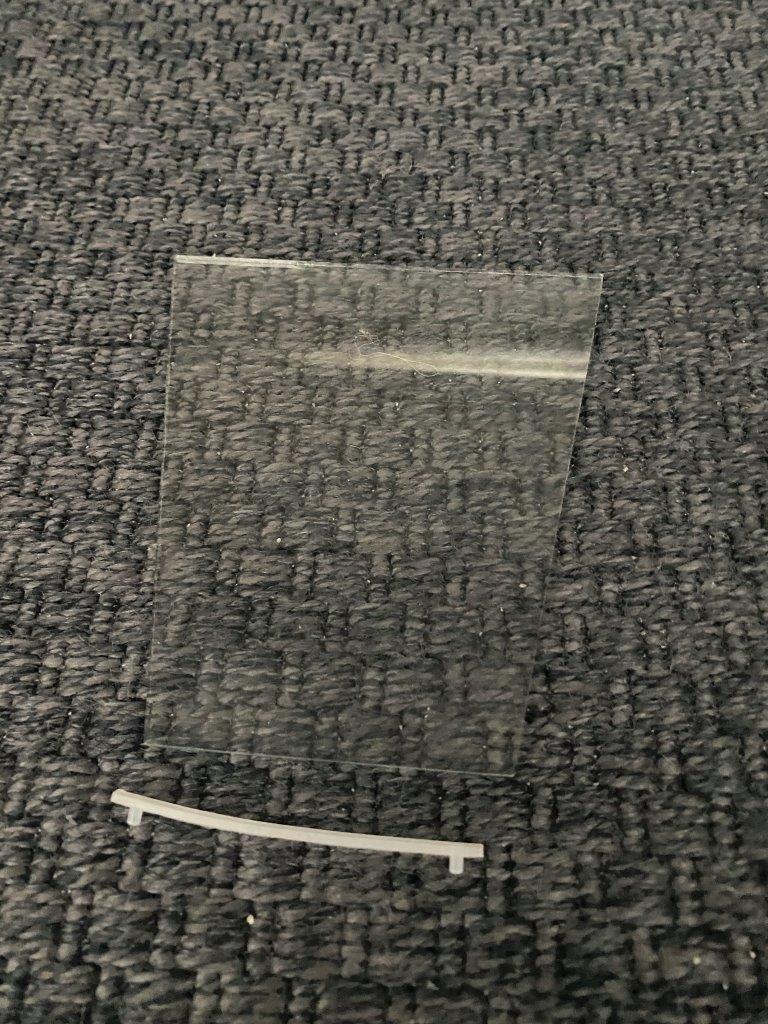

Kuvia: Ennen isompaa säätämistä kannattaa laittaa valaisimen lasista tehdyt ”ikkunaruudut” ja niiden tiivisteet sivuun.

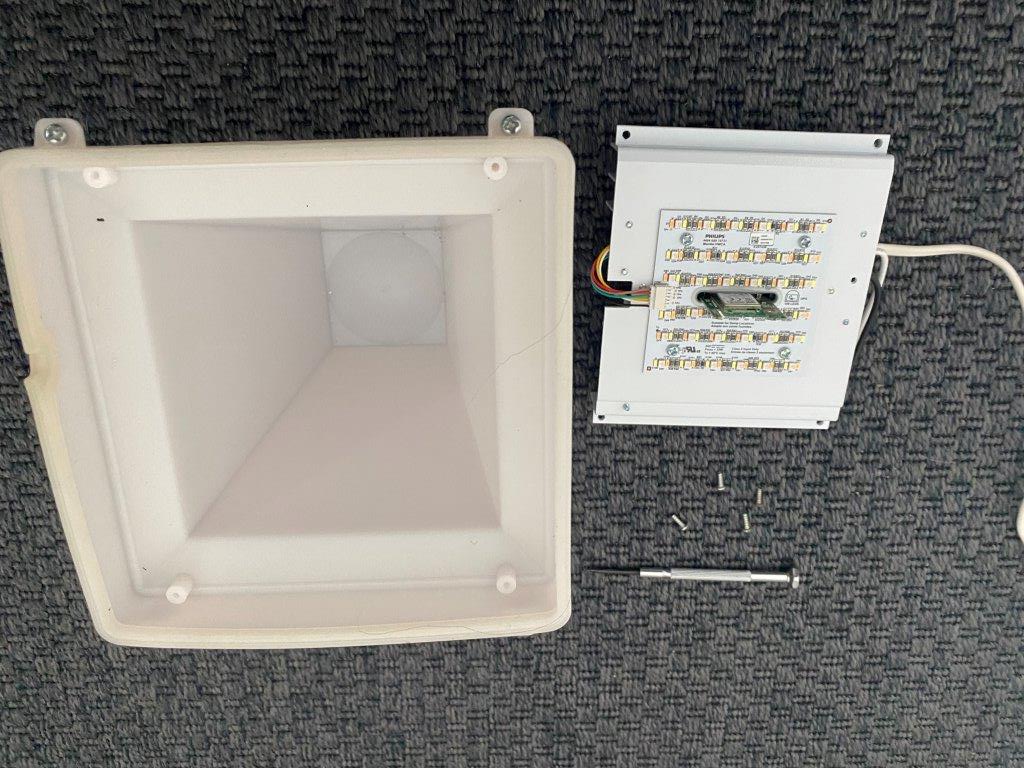

Kuva: Valonlähde irrotettuna diffuusorista, tätä ei ole tarpeellista tehdä, olin vaan utelias 🙂

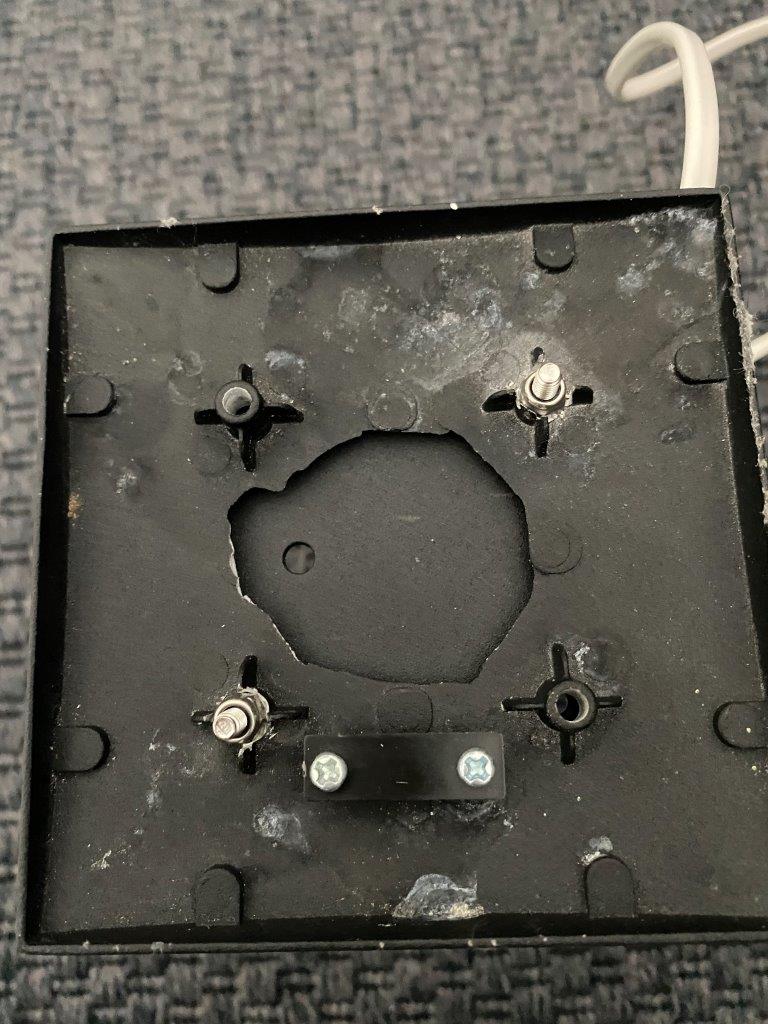

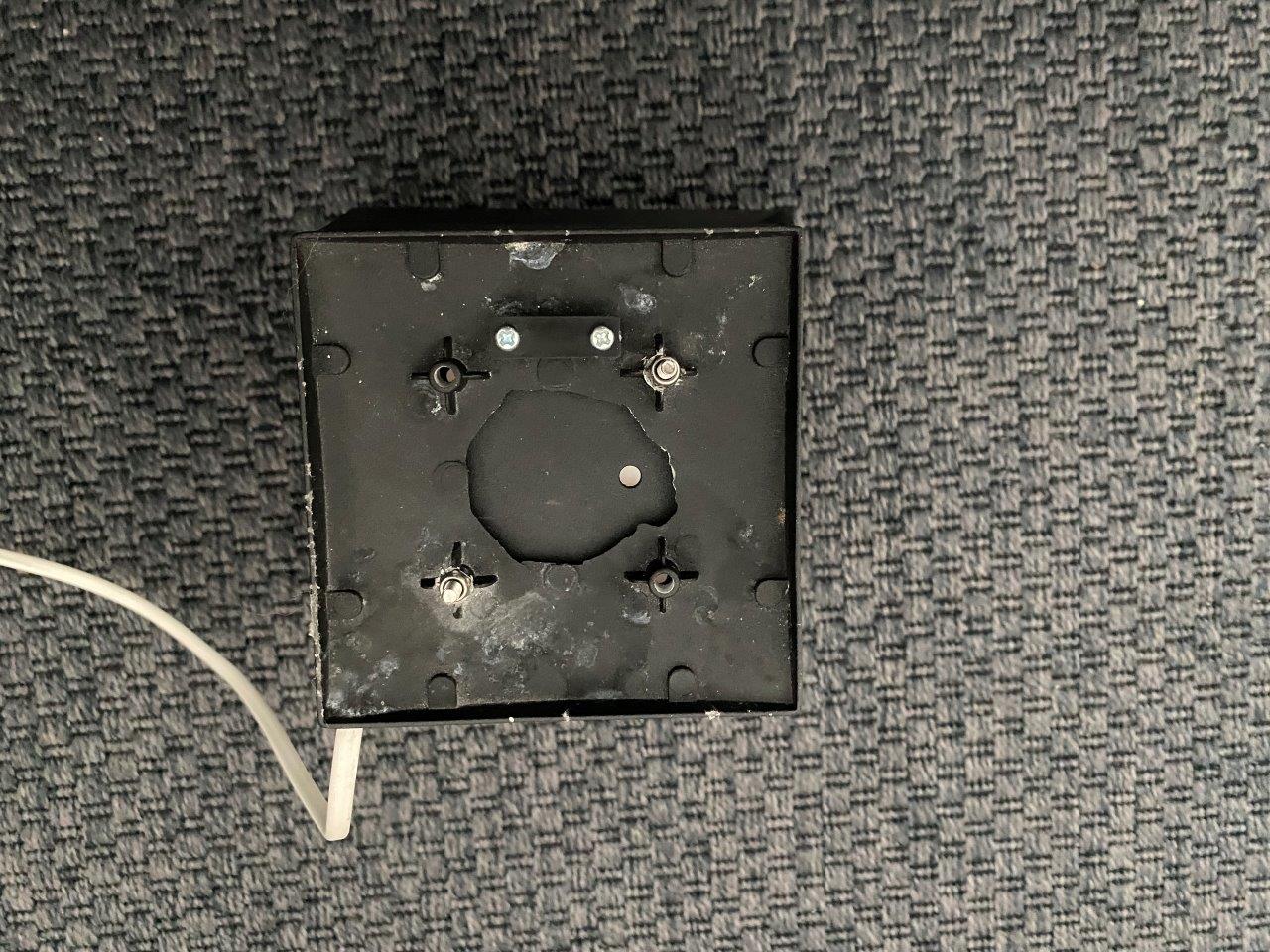

Kuva: Econic valaisimen pohjalevy, normaalisti tämä puoli on valaisimen sisällä. Pöytälamppuna käännetään tämä puoli ulospäin ja porataan vanhojen pulttien vastakappaleiden kohdalle reiät. Kuvassa keskellä näkyvä reikä on laajentunut, kun valaisinosa murtui irti valaisimen tolpasta. Reika jää piiloon valaisimen alle.

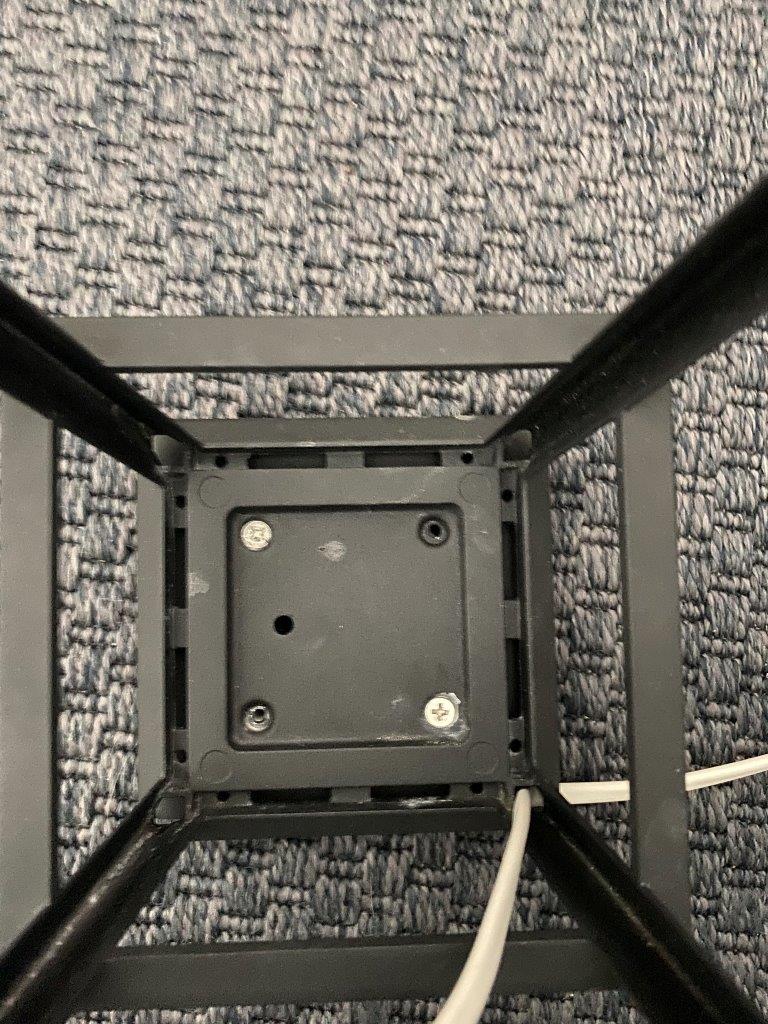

Kuvia: Econic valaisimen käännetty pohjalevy kiinnitetty valaisimen runkoon

Kuvia: Econic valaisimen sisuskalut takaisin paikalleen ja kansiosa kiinni

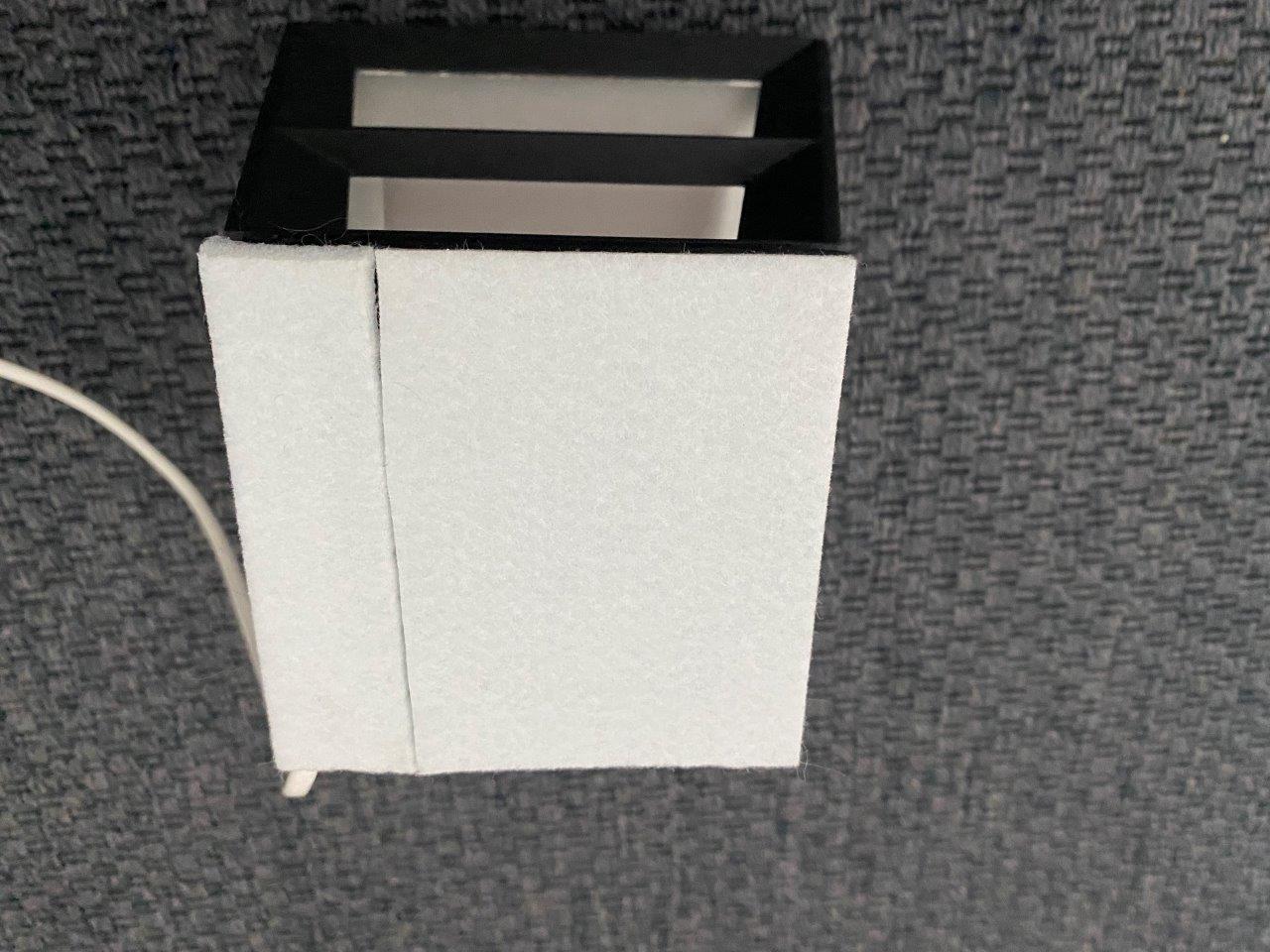

Kuvia: Lopuksi liimataan huopakangas valaisimen pohjaan, itsellä ei ollut tarpeeksi isoa yksittäistä palaa, joten joutui käyttämään kahta palaa

Kuva: Valaisin virtoihin ja valmista tuli
