Philips Hue kokemuksia: Lily Outdoor valaisin ulkovalona

Philips Hue Lily Outdoor valaisin on meillä käytössä ulkona etupihan tunnelmavalaisimena. Pelkillä valkoista valoa tuottavilla Hue E27 valaisimilla pihan yleisvalaistuksen ilme oli vähän tylsä, joten päätettiin lisätä joukkoon piristykseksi Philips Hue lily valaisimia, joista saa tarvittaessa myös värillistä valoa.

Philips Hue Lily Outdoor valaisin

Philips Hue Lily outdoor spottivalaisin on aina tyyppiä ”White and Color Ambiance” eli sillä pystyy valkoisen eri värilämpötilojen (2000-6500K) lisäksi tuottamaan noin 16 miljoonaa eri väriä. Polttimo (8w / 600 lm) on kiinteä, eli jos se sattuu hajoamaan, niin valaisin joutaa SER-kierrätykseen. Alkuun meille tuli Lily aloituspakkaus.

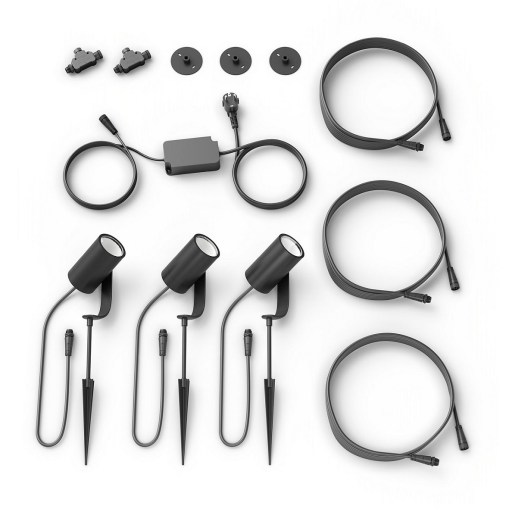

Kuva: Philips Hue Lily aloituspakkauksen sisältö

philips_lily_aloitus_pakkaus_sisalto

  • 3 kpl Philips Lily Hue Outdoor valaisimia ( kuvan vasen alakulma)
    • kiinnitettynä metalliputkeen (irrotettava)
    • joka on kiinnitetty maapiikkiin (irrotettava)
  • 3 kpl 5 m 24V jatkojohtoja (kuvan oikea reuna)
  • 230V – 24V muuntaja (valojen yläpuolella)
  • 3 kpl jalusta ruuvikiinnitystä varten (keskellä ylhäällä)
  • Vasemmassa yläkulmassa olevia T-liittimiä käytetään valojen liittämiseen muuntajan ja valaisimen välillä kulkevaan jatkopiuhaan
    • T-liittimiä ei voi ostaa erikseen, älä hukkaa…
  • Piuhojen kiinnitys tapahtuu kierteillä varustetuilla liittimillä
    • kannattaa kiristää kunnolla, ettei vesi pääse hiipimään sisään

Valojen asennus: Hue Lily Outdoor

Philips Hue Lily valaisimet toimivat 24V virralla, mikä helpottaa niiden asennusta, kun ei tarvita sähkömiestä vetämään pihaa täyteen sähköjohtoja. Riittää, että lähietäisyydellä on yksi 230V sähkötöpseli, johon kiinnitetään Lily valaisimien 24V-muuntaja ja josta eteenpäin liikkuu turvallisempi 24V jännite philipsin omilla custom piuhoilla.

Philipsin speksien mukaan 24V-jatkojohtojen yhteispituus voi olla noin 30 metriä ja yhden muuntajan takana saa olla maksimissaan 5 kpl valaisimia. Meillä on toiminut noin 35 metrin yhdistelmä viidellä Hue Lily Outdoor valaisimella. Ehkä jossain vaiheessa pitää nämä jakaa kahden muuntajan taakse, varsinkin jos alkaa päivittämään Lily valaisimia tehokkaampaan Lily XL -malliin, joiden kanssa 40W muuntajan teho voi loppua kesken. Update 4.3.2020: Philipsiltä on tulossa myös 100W versio muuntajasta kevään 2020 aikana, tervetullut lisäys kun jo kolme Lily XL (3 x 15W = 45W) valoa olisi liikaa yhdelle 40W muuntajalla

Hue Lily valaisimen kiinnitykseen on muutama vaihtoehto:

  • Ruuvataan valaisimen jalka kiinni sopivaan alustaan mukana tulevalla jalustalla
  • Käytetään mukana tullutta ”maapiikkiä” ja tökätään valaisin maahan kiinni
    • valaisin tulee noin 15 cm korkeudelle
    • joissain tapauksissa olisi kätevää jos maapiikin ja valaisimen väliin tulevaa kierteillä varustettua metalliputkea saisi pidempänä
    • Näin voisi esim talven varalle nostaa valaisimet ylemmäs, jolloin ne eivät jäisi niin helposti lumen alle
    • Putken kenties voisi tehdä itsekin
      • etsitään mutteri joka sopii Hue Lilyn kierteisiin
      • etsitään putkea johon tämä mutteri menee juuri ja juuri sisään
      • murjotaan / juotetaan / hitsataan / liimataan mutteri putken sisäpuolelle
      • kiinnitetään valaisin ja maapiikki pidempään putkeen

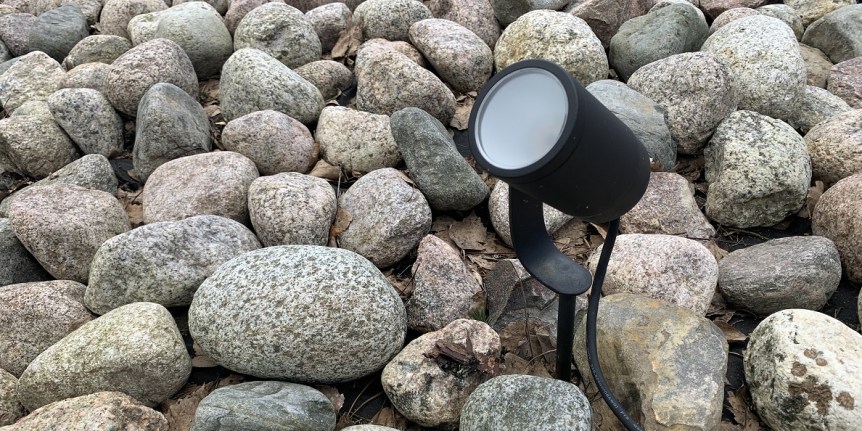

Kuva: Philips Hue Lily asennettuna maapiikillä

hue_lily_maapiikki

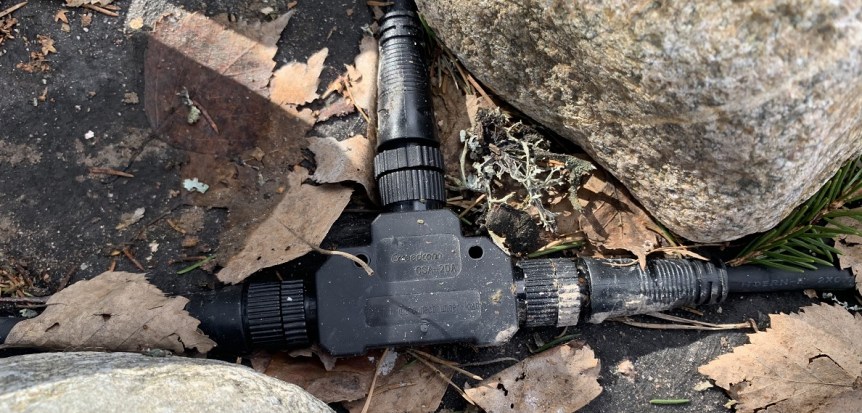

Kuva: Hue Lily valaisimen johto liitettynä t-kappaleella 24V jatkojohtoihin

hue_lily_t-kappale_24V_jatkojohto

  • Normaalisti johto kulkee piilossa kivien alla tai muurin reunaa myötä
  • Tässä kuvassa kivet poistettu johdon päältä

Kuva: Hue Lily kiinnitettynä kiinnitysjalustan avulla

hue_lily_kiinnitysjalusta

Valoteho: Hue Lily Outdoor

Hue Lily valaisimen maksimiteho on 8W ja se tuottaa maksimissaan noin 600 lumenia valoa.

Olin aluksi hankkinut vain 3 kpl Hue Lily valaisimia. Ensiasennuksen jälkeen Hue Lily:n valoteho isolla pihalla oli pettymys, varsinkin värillisiä valoja käytettäessä. Lopulta pihalle päätyi 8 kpl Hue Lily valaisimia. Käytämme enimmäkseen vain valkoisen valon eri sävyjä, joiden kanssa valaisimen vaatimaton teho ei ole niin iso ongelma.

Vuonna 2020 Philips julkaisi Lily tuotelinjaan tehokkaamman Hue Lily XL valaisimen, eli 15W / 1050 lm. Olisi pieni polte vaihtaa osa etupihan Hue Lily valaisimista tehokkaampaan XL-versioon, hidasteena toimii hinta, eli noin 140€ / valaisin. Jäljelle jääneet vanhat Hue Lily valot voisi virittää takapihalle, jossa niillä ei valaista niin laajoja alueita ja tehon puute ei ole niin suuri ongelma….

Valojen ohjaus: Hue Lily

Meillä Hue Lily valaisimet on jaoteltu kahteen valoryhmään ja niitä ohjataan iConnectHue applikaation ajastimilla:

  • ”Suihkulähde” valoryhmä
    • 7 x Hue Lily
    • Etupihan tunnelmavalaistus
    • käynnistyy/sammuu ajastimella
    • Käytössä dynaaminen valoanimaatio ”Shades of White Dyn 2”
  • ”Portti” valoryhmä
    • 1 x Hue Lily
    • Portin/Roskakatoksen/Talon numeron valaisu
    • käynnistyy/sammuu ajastimella
    • Käytössä valoanimaatio ”Shades of White”

Hue Lily valaisimien ajastus, iConnectHue

Hue valojen ajastuksen voi toteuttaa kahdella tavalla

  • Auringonnousuun / -laskuun sidottu ajastus
  • Kellonaikaan sidottu ajastus

Auringonnousu / -lasku

Auringon liikkeisiin perustuva ajastus on dynaaminen, eli auringonnousun ja auringonlaskun kellonaika muuttuu päivittäin.

Philips Hue applikaation ”edistynyt” asetusvalikossa on kaksi tähän liittyvää asetusta:

  • ”Kodin sijainti”
    • Jotta osataan määrittää oikea kellonaika auringonnousulle/-laskulle pitää valojen sijaintipaikka olla tiedossa
  • ”Auringonlasku ja auringonnousu”
    • Voi säätää kuinka monta minuuttia ennen auringonlaskua lähtee käyntiin auringonlaskuun liittyvät ajastukset
    • Voi säätää kuinka monta minuuttia auringonnousun jälkeen lähtee käyntiin auringonnousuun liittyvät ajastukset
    • Valitettavasti nämä asetukset ovat globaaleja ja yksittäiseen ajastukseen ei voi erikseen tehdä +/- säätöjä suhteessa auringonnousuun tai -laskuun
    • Välillä haluaisi käyttää yksilöllisiä auringon liikkeisiin liittyviä ajastuksia
      • Laita valot päälle 2 tuntia ennen auringonnousuaei mahdollista nykyisillä asetuksilla
      • Sammuta valot 30 minuuttia auringonnousun jälkeenmahdollista nykyisillä asetuksilla
        • mutta tällöin kaikki auringonnousuun liittyvät ajastukset lähtevät käyntiin 30 minuuttia auringonnousun jälkeen
      • Toivottavasti Philips päivittää tähän liittyviä ominaisuuksia jossain vaiheessa

Kellonaika

Kellonajalla tehtävät ajastukset ilmoitetaan tunteina ja minuutteina aika jolloin jotain pitää tapahtua. Voi ehkä toimia hyvin lähempänä päiväntasaajaa missä päivän pituus on aina sama, mutta meidän leveyspiireillä kovasti vaihteleva päivän pituus voi rajoittaa kylmästi kelloon sidottujen ajastusten käyttökelpoisuutta. Jos haluaa käyttää kellonaikaan sidottuja ajastuksia ja saada jonkin moisen reagoinnin ulkona olevaan (auringon) valoon, voi yhdistää ajastuksia liiketunnistimeen ja käyttää hyväkseen sen valoisuusmittaria.

Philips Hue Lily valaisimien kanssa käytössä olevat ajastukset (iConnectHue)

Yleensä ajastuksia joutuu säätämään muutaman kerran vuodessa, kun päivän pituus on muuttunut tarpeeksi. Talvella yleensä laitan tunnelmavalot päälle aamulla noin klo 06:30 ja sammutan auringonnousun jälkeen. Kesällä klo 06:30 on jo tarpeeksi valoisaa, eikä ole tarvetta sytyttää etupihan tunnelmavalaistusta.

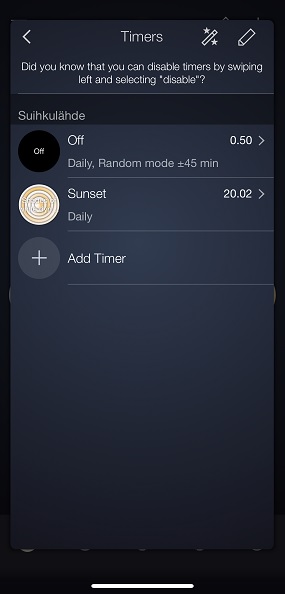

Kuva: ”Suihkulähde” valoryhmän ajastus asetukset, ”yhteenveto”

suihkulahde_timer_1

  • Yhteenveto ajastuksen asetuksista
  • Valot menevät pois päältä päivittäin klo 0:50
    • päivittäinen valojen sammutus vaihtelee +/- 45 minuuttia tästä kellonajasta
  • Valot menevät päälle päivittäin auringonlaskun aikaan
    • Joka screenshotin ottamispäivänä sattui olemaan klo 20:02

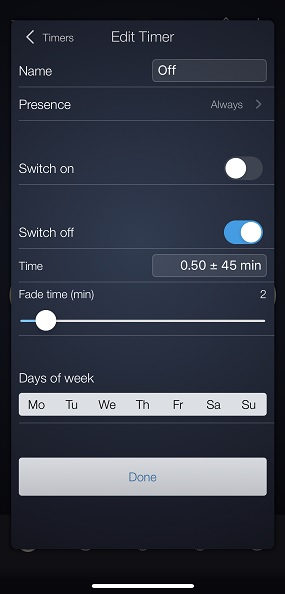

Kuva: ”Suihkulähde” valoryhmän ajastus asetukset, ”off”

suihkulahde_timer_off

  • Mitä tehdään kun sammutetaan valot
  • Kellonajan lisäksi voi tehdä erilaisia lisäsäätöjä
    • Jos geofencing ominaisuus on käytössä, niin voi ajastin toimia eri tavalla riippuen siitä onko asukkaat tai joku asukkaista kotona (”Presence” asetus)
    • Fade time
    • eri ajastimet eri viikonpäiville
  • Meillä ei ole erillisiä ajastuksia eri viikonpäiville, eikä ajastimia ole sidottu geofencing ominaisuuteen

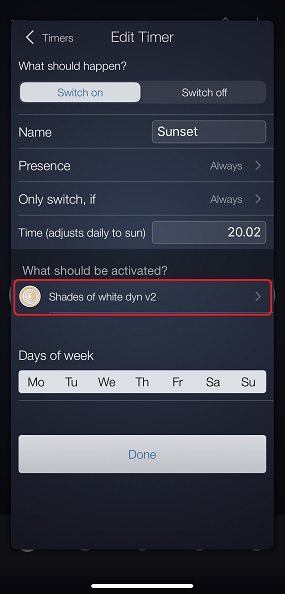

Kuva: ”Suihkulähde” valoryhmän ajastus asetukset, ”on”

suihkulahde_timer_on

  • Mitä tehdään kun sytytetään valot
  • Saman tyyppiset lisäasetukset kuin ”off” lisäasetuksissa
  • ja
    • määritetään mitä tehdään kun valot pitää sytyttää
    • Meillä ”Suihkulähde” valoryhmään käynnistetään dynaaminen valoanimaatio ”Shades of white dyn 2”
  • ja
    • voi muuttaa käynnistyksen toimintaa, jos joku valoryhmä on päällä/pois käyttäen ”Only switch, if”
    • ei käytössä meillä

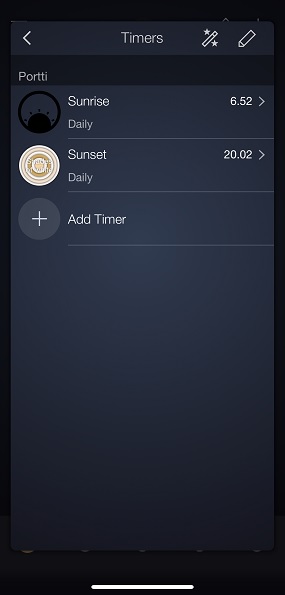

Kuva: ”Portti” valoryhmän ajastus asetukset, ”yhteenveto”

portti_timer_1

  • Valot menevät pois päältä päivittäin auringonnousun aikaan
    • Joka screenshotin ottamispäivänä sattui olemaan klo 06:52
  • Valot menevät päälle päivittäin auringonlaskun aikaan
    • Joka screenshotin ottamispäivänä sattui olemaan klo 20:02

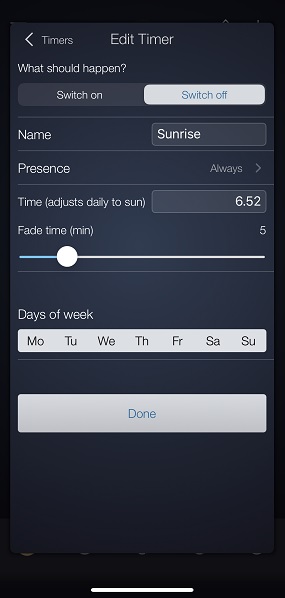

Kuva: ”Portti” valoryhmän ajastus asetukset, ”off”

portti_timer_off

  • Mitä tehdään kun sammutetaan valot
  • Samantyyppiset lisäasetukset käytössä kuin ”Suihkulähde” valoryhmän kanssa

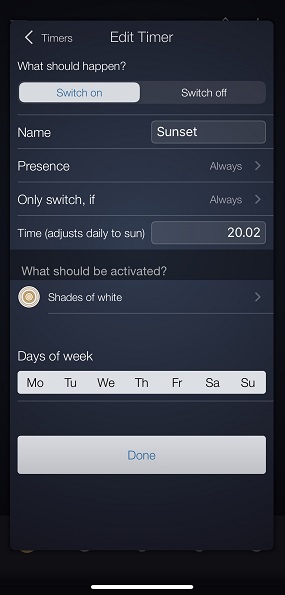

Kuva: ”Portti” valoryhmän ajastus asetukset, ”on”

portti_timer_on

  • Mitä tehdään kun sytytetään valot
  • Samantyyppiset lisäasetukset käytössä kuin ”Suihkulähde” valoryhmän kanssa
  • Meillä ”Portti” valoryhmään käynnistetään ei-dynaaminen valoanimaatio ”Shades of white”

iConnectHue ”Shades of While Dyn 2” dynaaminen valoanimaatio

”Suihkulähde” valoryhmään käynnistetään ajastimella dynaaminen valoanimaatio ”Shades of White Dyn 2”.

Dynaamisessa valoanimaatiossa yhdistetään iConnectHue applikaation ”Magic Scene” ja ”Animation” ominaisuudet. Jos valoryhmässä on useampi ”Magic Scene” osuus mahdollistaa tämä hieman erisävyisen saman teeman valon käytön yksittäisissä valoryhmän valaisimissa. ”Animation” ominaisuudella saadaan nämä värit kulkemaan valaisimesta toiseen. Kun siirtymä eri värien välillä kestää noin 17 sekuntia, niin tuloksena on ”elävä” valaistus, joka muuttuu säännöllisesti, mutta toisaalta muutos on niin rauhallinen että sitä ei ehkä aluksi huomaa, ellei katso yhtä valaisinta yhtäjaksoisesti noin 20 sekuntia.

Vaikka alkuperäiset ”Magic Scenen” osana olevat värit ovat kaikki valkoisen sävyjä, niin tämä ”Shades of White Dyn 2” animaatio vaatii toimiakseen ”White and Color Ambiance” tyyppisen valaisimen, eikä toimi pelkkää valkoista valoa tuottavien ”White Ambiance” valaisimien kanssa. Tämä johtuu siitä, että ”Magic scene” tekee käytössä olevien eri valkoisen sävyjen välillä ”liukuman”, jolloin valkoiseen valoon sekoitetaan hieman vihreää/ruskeaa/lilaa valoa.

Jostain tuntemattomasta syystä alkuperäinen ”Shades of white Dyn 1” ei toiminut kunnolla ”suihkulähde” valoryhmän Hue Lily valaisimien kanssa. Suunnilleen joka kolmas päivä valot kyllä syttyivät, mutta valojen kirkkaus oli jostain syystä vain 20%. Lopulta kyllästyin säätämään kirkkautta käsin kohdalleen ja loin uuden valoanimaation ”Shades of white Dyn 2”. Omasta mielestä asetuksissa ei ollut mitään eroa, mutta uudella valoanimaatiolla ei ole ollut haasteita valojen kirkkausasetuksen suhteen.

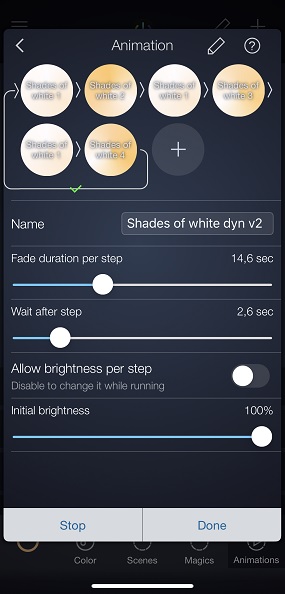

Kuva: ”Shades of White Dyn 2 ” valoanimaation  asetukset

shades_of_white_dyn_2_settings

  • 6 x ”Magic scene” valoanimaation osuuksina
  • Jokainen osuus kestää 14,6 sekuntia
  • ja siirtymä niiden välillä 2.6 sekuntia

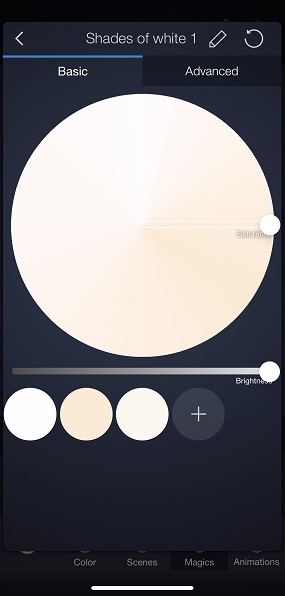

Kuva: ”Shades of White Dyn 2 ” valoanimaation osuuksina 1,3,5 käytetyn ”Shades of White 1” magic scene:n asetukset

magic_scene_shades_of_white_settings_1

  • Valittu kolme valkoisen ”kylmempää” sävyä, joiden välillä ”Magic scene” tekee ”liukuman”

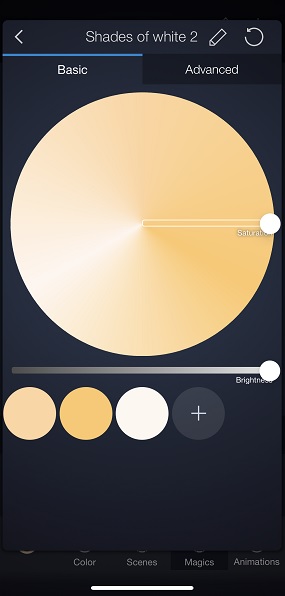

Kuva: ”Shades of White Dyn 2 ” valoanimaation osuutena 2 käytetyn ”Shades of White 2” magic scene:n asetukset

magic_scene_shades_of_white_settings_2

  • Valittu kolme valkoisen ”lämpimämpää” sävyä, joiden välillä ”Magic scene” tekee ”liukuman”

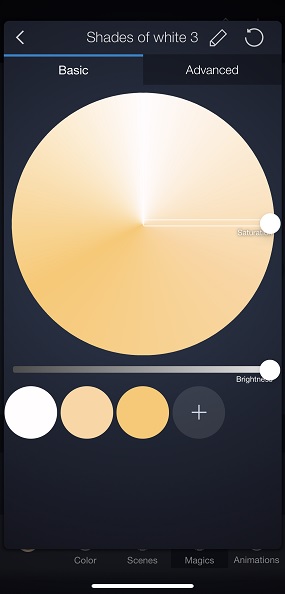

Kuva: ”Shades of White Dyn 2 ” valoanimaation osuutena 4 käytetyn ”Shades of White 3” magic scene:n asetukset

magic_scene_shades_of_white_settings_3

  • Valkoisen värisävyt eri järjestyksessä kuin edellisessä

Kuva: ”Shades of White Dyn 2 ” valoanimaation osuutena 6 käytetyn ”Shades of White 4” magic scene:n asetukset

magic_scene_shades_of_white_settings_4

  • Valkoisen värin eri sävyt samassa järjestyksessä kuin ”Shades of white 2” magic skenaariossa
  • Mutta lisäasetuksilla ”Magic Scene” tehty erilaiseksi

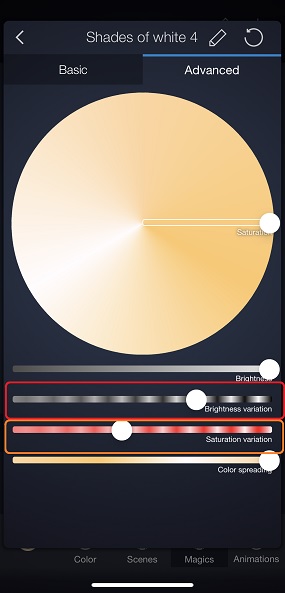

Kuva: ”Shades of White Dyn 2 ” valoanimaation osuutena käytetyn ”Shades of White 4” magic scene:n lisäasetukset

magic_scene_shades_of_white_additional_settings_4

  • Muissa magic skenaariossa ”Brightness variation” ja ”Saturation variation” asetukset ovat minimissä, eli liukukytkin täysin vasemmalla
  • ”Shades of white” magic skenaariossa valon kirkkaus ja kylläisyys vaihtelee
    • jotta kirkkauden vaihtelu toimii animaatiossa, pitää ”Allow brightness per step” asetus olla päällä
    • Meillä tämä asetus on pois päältä ja täten vaihtelee pelkästään valkoisen värin kylläisyys, eli käytännössä värilämpötila
  • Lopputuloksena joka kerralla osuuden ollessa käytössä käytetään hieman erilaista valkoisen värin kylläisyyttä
  • Animaatiosta saisi vielä dynaamisemman jos ottaisi tämän käyttöön kaikissa käytössä olevissa ”Magic scene” osuuksissa.

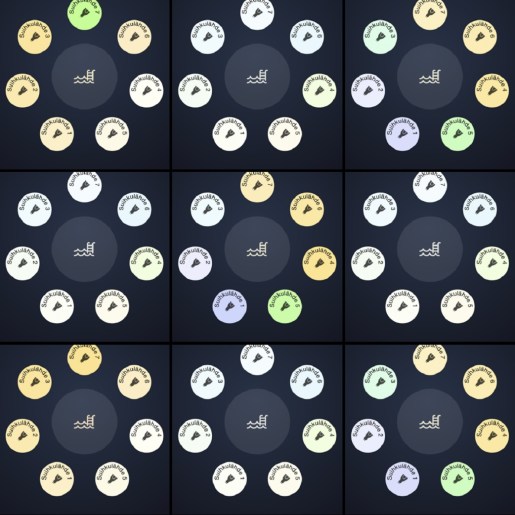

Kuva: ”Shades of White Dyn 2 ” valoanimaation eri vaiheita iConnectHue applikaatiossa

shade_of_white_dyn_2_phases_in_iconnecthue

  • Joka toisessa animaation vaiheessa kylmän valkoisen eri sävyjä
  • Joka toisessa animaation vaihessa lämpimän valkoisen eri sävyjä
  • Värit liikkuvat valaisimesta toiseen animaation eri vaiheissa

Kuva: ”Shades of White Dyn 2 ” valoanimaation neljä eri vaihetta käytännössä

shade_of_white_dyn_2_1188_all_phases

  • Valkoisen värin sävy vaihtelee eri kohdissa kuvaa
  • Portin takana näkyvät valot tulevat tiehoitokunnan toimesta

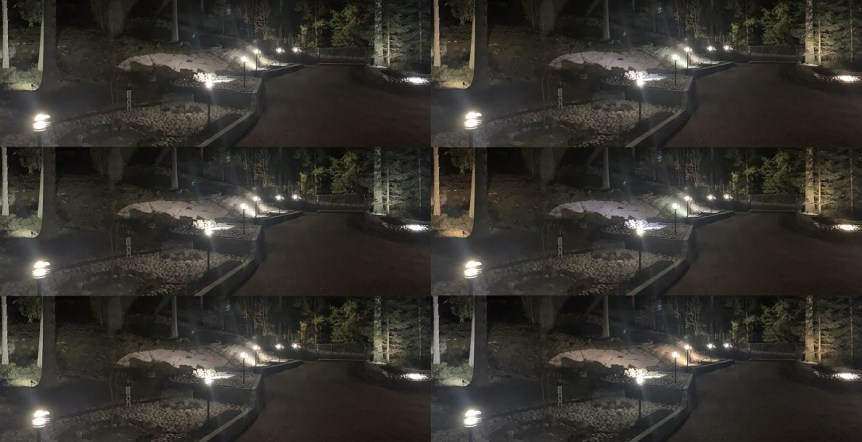

Kuva: ”Shades of White Dyn 2 ” valoanimaation kuusi vaihetta käytännössä ja pihan yleisvalaistus päällä 70% kirkkaudella

shade_of_white_dyn_2_plus_e27_1188_all_phases

  • Tunnelmavalojen lisäksi yleisvalaistuksen valot päällä
  • Vasemman puolen kuvissa ”kylmä valkoinen” vaihe animaatiosta
  • Oikean puolen kuvissa ”lämmin valkoinen” vaihe animaatiosta
  • Normi tilanteessa yleisvalaistus tulee päälle 100% kirkkaudella, mutta siitä ei oikein saanut hyvää kuvaa, kun jo 70% kirkkaudella yleisvalaistuksen valokuvaan tulee valaisimien kohdalle ”haloja”

iConnectHue ”Shades of White” valoanimaatio

”Shades of white” valoanimaatio on käytössä ”portti” valoryhmässä, jossa tällä hetkellä on vain yksi valaisin. Yksittäisen valaisimen kanssa ei dynaamisista animaatiosta ole juuri hyötyä ja käytössä on yksinkertaisempi tavallinen ei-dynaaminen valoanimaatio, joka kierrättää valaisimessa valkoisen värin eri sävyjä noin kymmenen sekunnin välein.

Tämä animaatio toimisi periaatteessa myös pelkkää valkoista valoa tuottavien ”White Ambiance” valaisimien kanssa koska eri värilämpötilan valkoisten valojen välillä ei tehdä ”liukumia”.

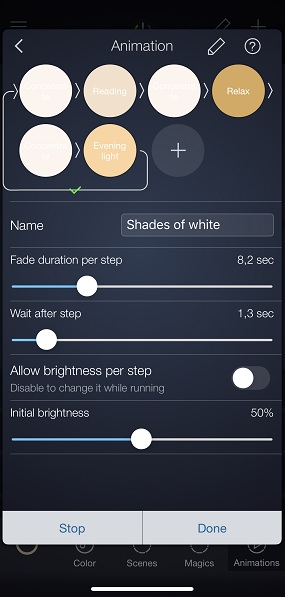

Kuva: ”Shades of White” valoanimaation  asetukset

shades_of_white_non_dynamic_animation

  • iConnectHue:n mukana tulleet valkoisen eri sävyt käytössä
  • Concentrate-Reading-Concentrate-Relax-Concentrate-Evening Light
  • Kirkkaudeksi asetettu 50%

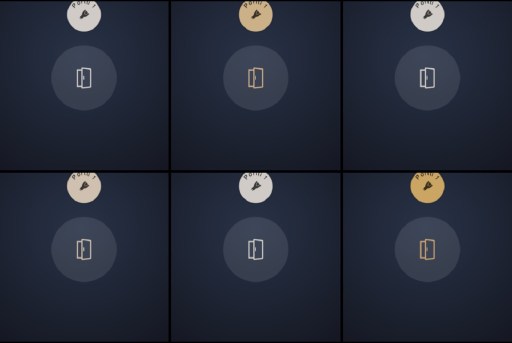

Kuva: ”Shades of White ” ei-dynaamisen valoanimaation kuusi eri vaihetta iConnectHue applikaatiossa

shade_of_white_phases_in_iconnecthue

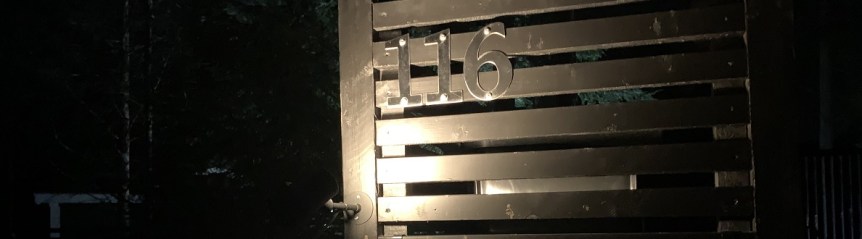

Kuva: ”Shades of White ” ei-dynaamisen valoanimaation yksi vaihe käytännössä

shade_of_white_phases_in_action

Hue Lily valaisimien kestävyys ulkokäytössä

IP-suojaustaso Hue Lily valaisimille on IP65, eli pölytiivis ja suojaus vesisuihkulta.

Vuoden aikana yksi valo on pitänyt vaihtaa takuuseen (2v), koska sen sisälle oli päässyt vettä ja se lakkasi toimimasta.

Meillä on käytössä 2 kpl Philips Lily valaisimien mukana tulleita 230V-24V muuntajia ulkona ilman mitään suojaa ja niiden suhteen ei ole ollut mitään ongelmia. Muuntajan IP-luokitus on parempi kuin Hue Lily valaisimen, eli IP67, jolla varustetun laitteen pitäisi kestää jopa hetkellinen upotus veteen. Toki tässä kohtaa on hyvä mainita, että mennyt talvi on ollut ”mieto” ja laitteet eivät ole viettäneet pitkiä aikoja lumipeitteen alla.

Yhteenveto

Philips Hue Lily Outdoor -valaisin on enemmän suunnattu tunnelmavalaistukseen ja kattavan yleisvalaistuksen tekeminen sen avulla voi olla hankalaa ja/tai kallista riippuen valaistavan alueen koosta. Jos haluaa käyttää Hue Lily -sarjan valaisimia myös yleisvalaistukseen isommalla pihalla, kannattanee miettiä tehokkaamman Hue Lily XL valaisimen käyttöä.

Hue Lily Outdoor  -valaisimen RGB ledien tuottaman värillisen valon valoteho on aika pieni. Enemmän valoa saa käyttöön jos käyttää valkoisen valon eri sävyjä. Ilmeisesti valaisimen RGB ledien teho on pienempi kuin valkoista valoa tuottavien ledien.

Jos 230V sähkön käyttö valaisimen sijoituspaikalla ei ole ongelma, voi miettiä myös ”Hue Discover Outdoor” valaisimen käyttöä. Maksaa suunnilleen saman verran kuin Hue Lily XL, mutta tuottaa yli tuplasti valoa (2300 lm vs 1050 lm).  Hue Discover Outdoor valaisimia ei tosin ehkä kannata sijoittaa ihan maanpinnan tasoon, koska Discover Outdoor valaisimen suojaustaso on vain IP44 vs Lily valaisimien IP65. Meillä on Hue Discover Outdoor valaisimia on käytössä 5 kpl, niistä lisää seuraavassa tarinassa…
