LED-nauha keittiön kaappeihin – RGB+CCT – osa 2

Jatkoa edelliselle tarinalle, jossa LED-nauhat kiinnitettiin keittiön yläkaappeihin. Nyt vuorossa LED-nauhan kiinnitys keittiön alakaappien alapuolelle.

Jos jostain syystä löysit tiesi suoraan tähän blogipostaukseen, kannattanee tarinaan tutustuminen aloittaa aiemmasta postauksesta, jossa on tarinalle vähän enemmän taustaa ja linkkejä eri palikoihin, joita käytetään myös tässä osassa tarinaa.

 Update 18.1.2021

Olen vaihtanut tässä kirjoituksessa käytetyt RGB+CCT led-nauhat uuden tyyppisiin tasaista valoa tuottaviin COB CCT led-nauhoihin. Jos ei ole palavaa halua käyttää värillistä valoa tuottavia led-nauhoja, niin suosittelen tutustumaan COB CCT led-nauhoihin.



Alakaapit & LED-nauhan reitittäminen

Alakaappien osalta reitittäminen oli hieman helpompaa, koska mahdollisen ylimääräisen LED-nauhan saa piiloon alakaappien alle kulmassa tehtävän käännöksen yhteydessä.

Haaste 1

LED-nauhan kiinnitykseen käytettävää alumiinilistaa ei voinut suoraan kiinnittää alakaappien alapintaan, koska tämän seurauksena astianpesukoneen luukku ei olisi mahtunut aukeamaan.

Joten kaapin alapinnan ja alumiinikiskon väliin piti laittaa lisää tavaraa. Päädyin hakemaan Bauhausista valmista noin 5 cm leveä valkoista listaa. Sopivan paksuista listaa ei löytynyt hyllystä, joten laitoin näitä ”korotus”-listoja 2 kpl päällekkäin. Astianpesukoneen kohdalle tuli vain alumiinilista, joka nyt oli tarvittavat muutamat sentit lähempänä lattiaa, eikä näin estänyt astianpesukoneen luukun avautumista

Haaste 2

Tarvittavan LED-nauhan pituus oli yli 5m, eli joutui joka tapauksessa käyttämään kahta palaa ja liittämään LED-nauhat toisiinsa. Tällä kertaa liitos osui suoralle pätkälle ja liitoksen tekeminen oli hieman helpompaa suoralla 6-pin liittimellä

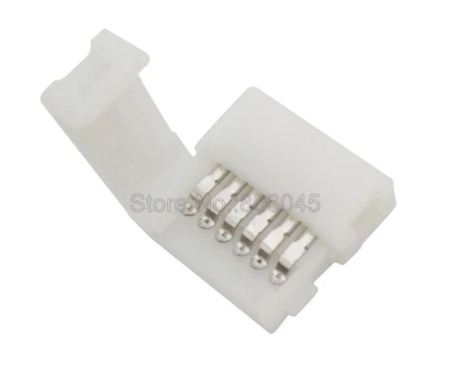

Kuva: Suora 6-pin liitin, toinen puoli auki

Listojen kiinnitys kaappeihin

• Ensin jiiri-sirkkelillä alumiinilistat, korotuslistat ja alumiinilistan muovikannet sopivan mittaisiksi
• Tarvittavien reikien poraus alumiinilistaan
  • Läpivienti LED-listan piuhojen liittämiseksi RGB-CCT kontrolleriin
  • Korotuslistan kiinnitysruuveille
  •  Alumiinilistan kiinnitysruuveille
• Alumiinilista korotuslistan päälle ja siihen vastaavat reiät kiinnitysruuveille
• Korotuslista paikalleen kaksipuolisella teipillä
• Lattian ja alakaappien väli oli niin pieni, että väliin ei mahtunut porakonetta
  • Joutui käsin turaamaan korotuslistan kiinni suoraan alakaappien alapuolelle
  • MDF on aika kovaa ainetta ja reiän alun aikaansaaminen otti aikaa ja tuotti hikeä
  • Käytössä pieni räikkä ristipäällä ja erinäköisiä palikoita, joilla sai räikän painettua MDF-levyä vasten.
• Alumiinilistan kiinnitys erikseen korotuslistaan
  • näin alumiinilistan voi siirtää tai vaihtaa tarvittaessa, ilman että tarvitsee purkaa koko hökötystä

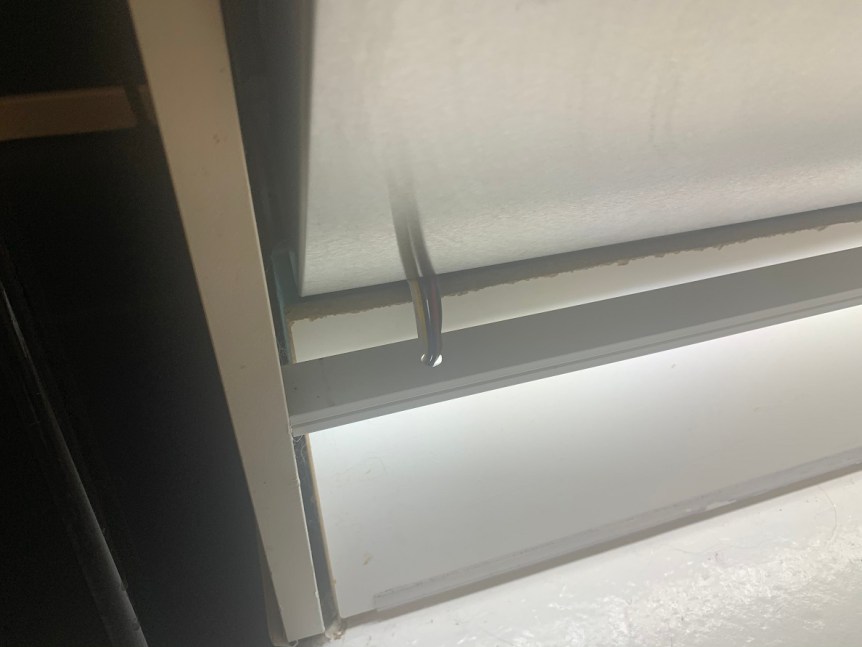

Kuva: Astianpesukoneen luukku auki

• Astianpesukoneen kohdalla kulkee vain alumiinilista

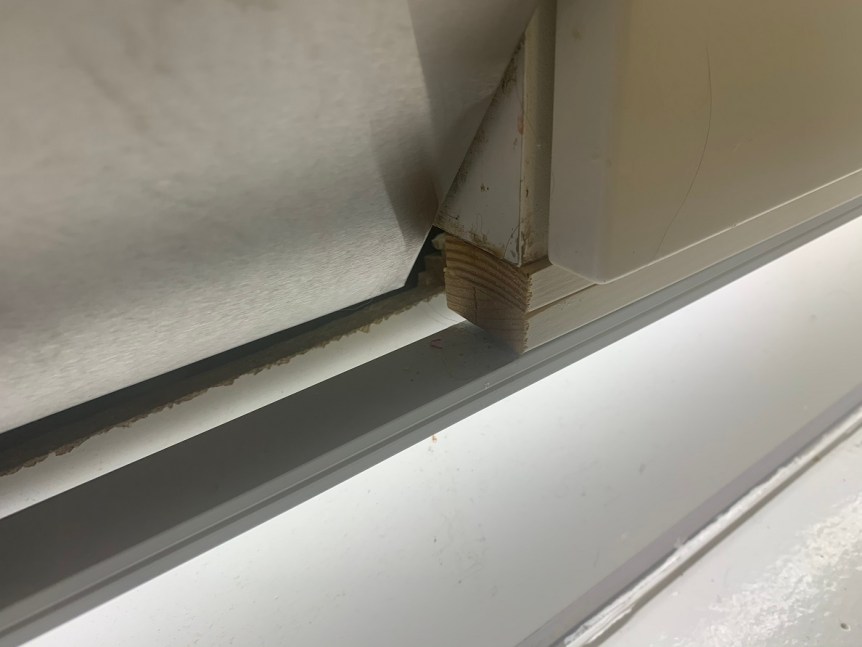

Kuva: Korotuspalan paksuus näkyvissä

• Muualla alakaappien alla on korotuspala, jolla saadaan aluumiinilista tarpeeksi alas, että astianpesukoneen luukku mahtuu aukeamaan

Virtalähde ja RGB+CCT kontrolleri piiloon alakaappiin

• Alakaapin valoille ei saanut helposti reititettyä piuhaa, joka olisi ollut yhteydessä perinteiseen valokatkaisimeen
  • Toisaalta riittää ihan hyvin kun keittiöön saa perinteisestä katkaisimesta yläkaapin valot päälle HUE-systeemin kiukutellessa.
  • Alakaapin valoille riittää, että ne saa päälle HUE:n kautta
• Piti siis vain löytää sähkötöpseli valojen virtalähteelle
  • Päädyin ottamaan sähköt samasta töpselistä kuin astianpesukone
  • Väliin sovitin, jolla sai kiinni kaksi tökkeliä yhteen seinäpistokkeeseen
• Virtajohto kiinni sovittimeen
• Virtalähde kiinni kaksipuolisella teipillä sovittimen viereen
• Virtalähteestä 24V piuha kiinni RGB-CCT kontrolleriin
• RGB+CCT kontrolleri kiinni kaksipuolisella teipillä astianpesukoneen sivulle
  • LED-nauhasta lähtevä piuhanippu on aika lyhyt
  • Joten kontrolleri piti saada lähelle LED-nauhan alkupään piuhoja
• LED-nauhan piuhanipun liittäminen RGB-CCT kontrolleriin
  • Tässä vaiheessa kannattaa testata, että piuhat on kytketty oikein
  • Eli kokeilee, että oikean väriset valot syttyvät, kun valot laittaa päälle HUE appista
• LED-nauha on nyt kaapin alapuolella ja sen reititystä/kiinnitystä voi jatkaa

LED-nauha alumiinikiskon sisälle

• LED-nauhassa on liimateippi, jolla sen saa kiinni alumiinikiskoon
• En aluksi liimannut LED-nauhaa paikalleen, jos sitä olisi joutunut jostain syystä siirtämään
• Naksautin muovilistan suunnilleen paikalleen, jotta LED-nauha ei putoa lattialle
  • Muovilistaa ei kannata painaa ihan pohjaan asti, koska muovilista vielä irrotetaan LED-nauhan lopullista teippausta varten

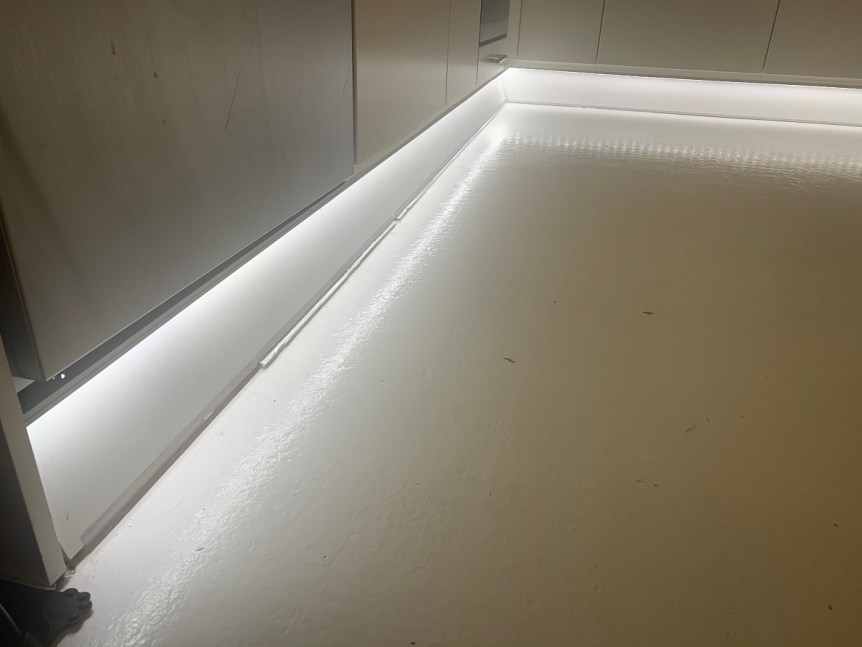

Kuva: Ensimmäinen osuus LED-nauhaa alumiinikiskon sisällä

LED-nauha ja 90° käännös kulmassa

• LED-nauha on nyt päätynyt kulmaan asti
• Pieni looppi kulmassa kaappien alle, jotta LED-nauha ei tee liian tiukkaa mutkaa ja mene rikki
• Vedetään LED-nauhaa niin pitkälle kun riittää toiselle seinustalle
• Katkaistaan sopiva jatkopala uudesta LED-nauhasta
• LED-nauhan erillisten osien kiinnitys toisiinsa suoralla 6-pin liittimelläTässä kohtaa kannattaa käyttää hieman aikaa ja varmistua, että valot eivät sammu jos nauhaa vähän heilauttaa
  • Jos valot sammuu tai välkkyy on liitos liian löysä ja se pitää kiristää painelemalla liittimen sisällä olevia metallikynsiä

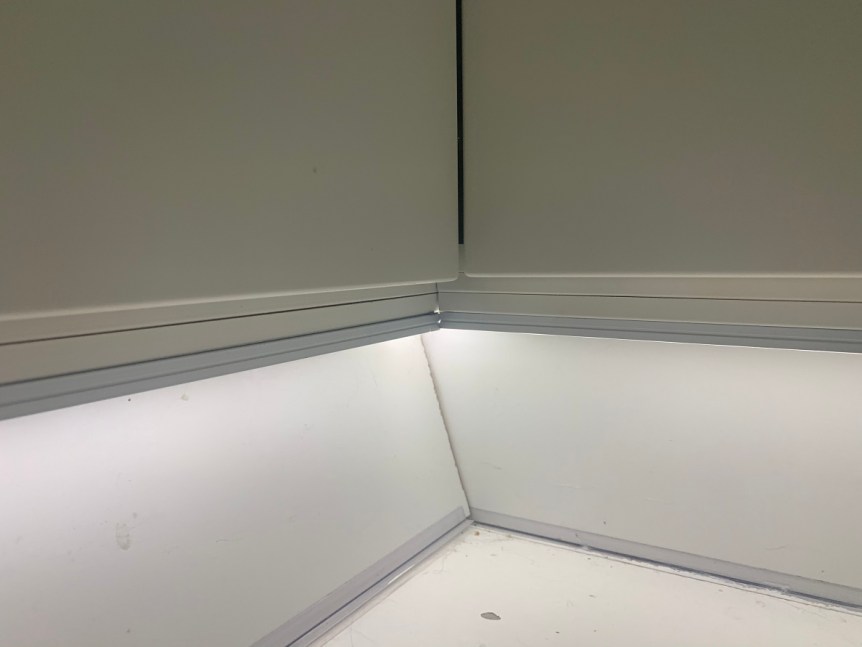

Kuva: 90° käännös & alumiinilista

• Alakaapin ja lattian välissä olevat valkoiset levyt ovat poistettavissa
  • Vasemmalla puolella oleva on hieman vinossa
• Levyjen taakse saa kätkettyä 90° käännökseen tarvittavan looppi LED-nauhassa

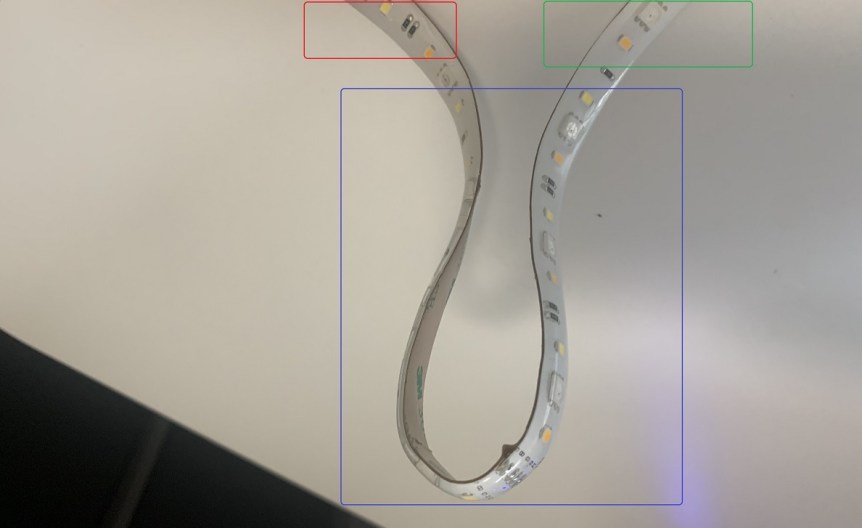

Kuva: 90° käännöksen yhteydessä tehtävä looppi

• Kulman vasemmalla puolella olevaan alumiinikiskoon menevä osuus
• Kulman oikealla puolella olevaan alumiinikiskoon menevä osuus
• Alumiinikisko on auki kulman sisäpuolelta
• Tämä osa (looppi) pujotetaan tästä aukosta valkoisten levyjen takapuolelleLoopin koko riippuu siitä kuinka paljon ylimääräistä LED-nauhaa jää jäljelle
  • LED-nauhan voi katkaista vain 20 cm välein, eikä tämä välttämättä osu kaappien mittojen kanssa yhteen
• Näin LED-nauhaan ei synny liian tiukkoja käännöksiä

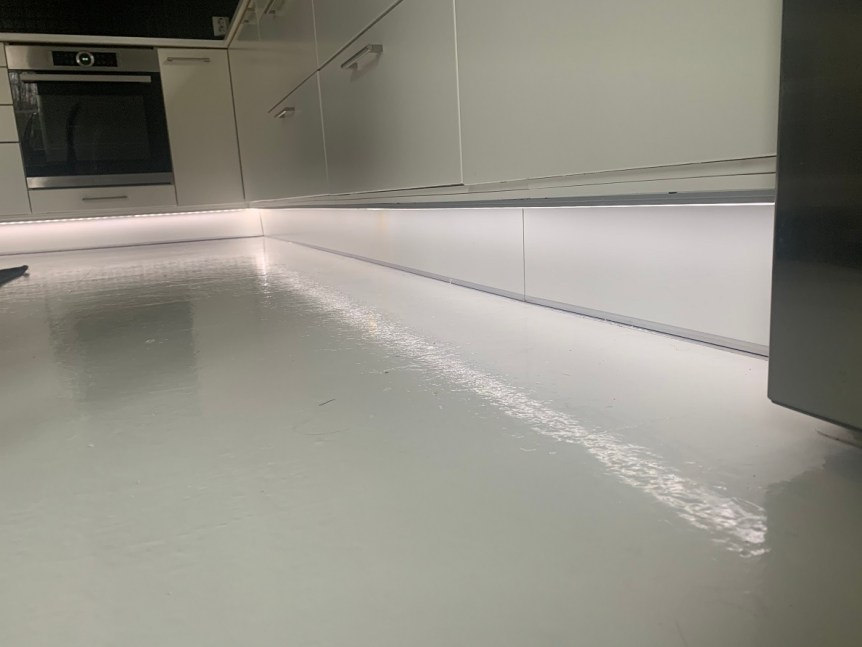

Kuva: Toisella seinällä oleva osuus LED-nauhasta

Valojen testaus

• Ennen kuin lopullisesti kiinnittää LED-nauhat alumiinikiskoon, kannattaa testata, että valot toimivat siten kuin on suunniteltu
• HUE app tai vastaava käyttöön ja eri värien testausta
  • Koska eri väreille on eri piuhat liittimissä, voi joku väri toimia vaikka kaikki piuhat eivät ole oikein kytketty
  • Joten kannattaa ainakin testata punainen, vihreä ja sininen väri
  • sekä
  • valkoisesta valosta lämmin ja kylmä valon sävy

LED-nauhan liimaaminen alumiinikiskoon ja ylimääräisten pätkien piilotus

• LED-nauhan liimaaminen siinä olevalla kaksipuolisella teipillä tälle kertaa molemmista päistä kohti 90° kulmaa
• Kannattaa aloittaa sivulta, jossa on ylimääräinen liitos ja varmistua, että liitokseen ei kohdistu ylimääräistä vetoa.
• Lopputuloksena LED-nauha on nyt liimattu alumiinilistoihin ja kulmassa on vapaana ylimääräinen kieppi kaappien alla.

Alumiinilistojen muovikansien  asennus

• Ennen kuin kiinnittää muovikannet, kannattaa vielä kerran kokeilla, että valot toimii
• Koska alumiinilistat päättyvät kaappien päätylevyihin, ei muovikansia voi työntää paikalleen listan päädystä, vaan muovikannen joutuu napsauttamaan alapuolelta paikalleen. AP15 mallin alumiinikiskoilla tämä on helpompaa kuin AP25 kiskojen kanssa.
• Alakaappien osalta LED-nauhan asennus on valmis

Yksittäiset LEDit heijastuvat lattian kautta näkyviin

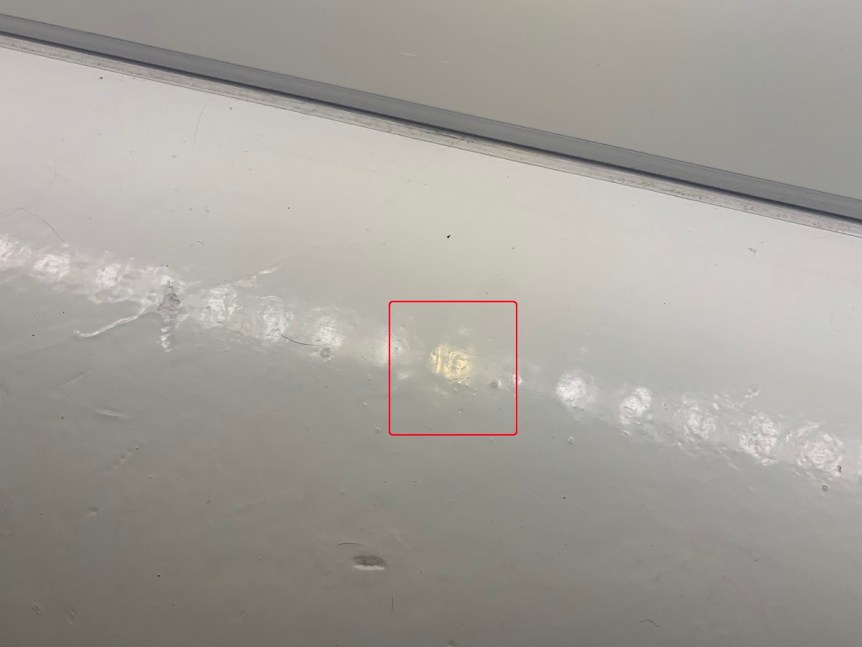

Kuva: Yksittäiset LEDit näkyvissä lattialla, yksi LEDeistä on erivärinen

• Valkoisen lattian kanssa yksittäiset LEDit ovat heijastuvat näkyviin
  • Hieman siistimmän asennuksen saisi, jos käyttäisi alumiinilistaa, jossa LED-nauha on kallistettu sisäänpäin esim 45°
  • Näin valo heijastuisi ensin kaapin ja lattian välissä olevan valkoisen MDF-levyn kautta
  • ja tuloksena olisi enemmän epäsuoraa valoa ja yksittäiset LEDit eivät olisi niin selvästi näkyvissä
  • Toinen vaihtoehto on käyttää vähemmän valoa läpipäästävää alumiinilistan muovikantta
    • Alakaappien yhteydessä LED-nauhassa on valoa ihan tarpeeksi
    • Yleensä ajamme valoja maksimissaan 50% teholla
• Yleensä käytämme kaappien valoissa ”kylmää” valkoista valoa, värilämpötila noin 4000K
• Yksi ledeistä LED-nauhan jatkoskohdassa ei ole värilämpötilaltaan oikea, on enemmänkin lähempänä perinteistä hehkulamppua, eli noin 2700 K värilämpötilaa.
• Sama tapahtuu myös yläkaappien LED-nauhan jatkoskohdassa, mutta tätä ei huomaa nurkasta niin helposti
• Alakaappien tapauksessa tämän olisi voinut välttää jos olisi tehnyt jatkoksen 90° kulmassa ja piilottanut tämän osuuden kaappien alle
• Ei häiritse kuin perfektionistia 🙂



Ruokapöydän ”tyhmän” valon ”viisastaminen”, eli perinteinen valaisin HUE yhteensopivaksi.

Jatkan tarinaa osassa 3...
