LED-nauha keittiön kaappeihin, osa 1

Välillä itsellä harrastukset niin sanotusti ”lähtee lapasesta”, itse asiassa aika usein.

On tullut harrastettua lumilautailua off-piste rinteissä helikopterin kyydittämänä Kanadassa ja Uudessa-Seelannissa, sekä sukellettu muutama kilometri luolaan Meksikossa. Hauskaa, oli, mutta aikansa kutakin. Näissä yhdistävänä tekijänä on, että harrastus on hiipunut, kun on meinannut lähteä henki…

Myös Philips HUE valojen kanssa homma on hieman karannut käsistä. Hyvä puoli tässä on, että ei ole vaarallista kuin lompakolle 🙂 Vajaassa vuodessa erilaisia Philips HUE yhteensopivia lamppuja ja laitteita on kertynyt kotiin jo noin 80 kpl. Niin monta, että niiden kontrollointiin käytetty Philips HUE bridge kävi pieneksi ja valot piti jakaa kahden erillisen HUE bridgen taakse, yksi ulkovaloille ja yksi sisällä oleville valoille.





LED-nauha keittiön kaappeihin

Aloitetaan sisätilojen valojen esittely keittiöstä, jossa on ollut noin 10 kuukautta käytössä 2xGledopto RGB+CCT LED-nauha ja kontrolleri. Toinen LED-nauhoista on asennettu keittiön yläkaappien alapintaan ja toinen alakaappien alapintaan. Gledopto valojen ohjaus toimii HUE bridgen kautta. Valot menevät päälle/pois tilanteesta riippuen joko HUE -liiketunnistimella tai HUE TAP -kosketuskytkimellä.

Toki koko setin olisi voinut rakentaa aidoilla Philips HUE tuotteilla, mutta rahaa olisi palanut huomattavasti enemmän. 15 m LED-nauhaa + virtalähteet + kontrollerit + asennustarvikkeita maksoi yhteensä noin 125€, kun pelkästään 2m Philipsin LED-nauhaa maksaa noin 75€. Alumiinikiskot asennusta varten olisi molempiin joutunut hankkimaan joka tapauksessa, joten niiden hintaa ei ole tässä laskelmassa huomioitu.

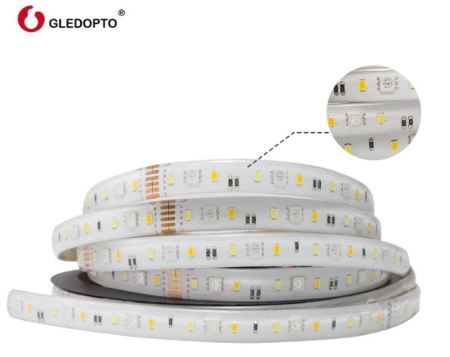

Kuva: 5m RGB+CCT LED-nauha

rgb-cct_led_strip

  • Kuparinväriset kohdat ovat kohtia, josta LED-nauhan voi katkaista
  • Nauhassa on värillisiä ja valkoisia LED-valoja
  • Tilasin näitä 5m nauhoja erikseen vielä yhden, kontrollerin mukana tulleiden kahden lisäksi

LED-nauhan virtalähde & RGB-CCT kontrolleri

Molempia LED-nauhoja kontrolloidaan samanlaisella Gledopto RGB+CCT LED kontrollerilla. Virtalähteet tulivat myös Aliexpress verkkokaupasta. Otin tarkoituksella hieman ylimitoitetut virtalähteet, eli 24V/3A per LED-nauha. Jos virtalähdettä käytetään lähellä sen maksimitehoa, voi siitä aiheutua häiritsevää sirisevää ääntä. Esimerkiksi aidon HUE LED-nauhan virtalähde pitää tälläistä ääntä, jos valoa käytetään 100% kirkkaudella. Virtalähteiden valinta osui nappiin ja niistä ei lähde mitään häiritsevää ääntä.

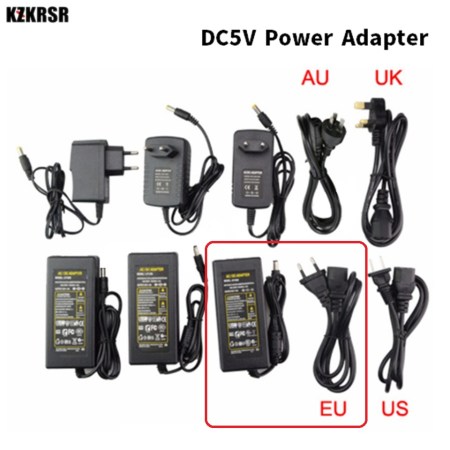

Kuva: Virtalähde

virtalahde

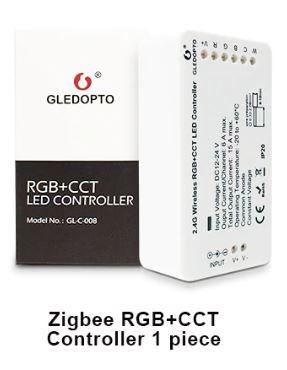

Kuva: Gledopto RGB-CCT LED kontrolleri

rgb-cct_led_controller



Yläkaapit & LED-nauha & Alumiinilistat

LED-nauhat on asennettu alumiinikiskojen sisälle. Käytössä on kahden tyyppisiä alumiinilistoja, molemmat hankkittu muudi.fi verkkokaupasta. Listojen kansina on opaali matta kannet, jotta yksittäiset LED-nauhan polttimot eivät paista liikaa silmään.

Kokeilin ensin yläkaappien alapintaan AP15 -listoja. En kuitenkaan pitänyt lopputuloksesta. AP15 -lista on sen verran matala, että LED-nauhan yksittäiset polttimot näkyvät, kun istuu ruokapöydässä. Joten AP15 -listat päätyivät lopulta alakaappien alapintaan ja tilalle tuli AP25 -listat, joissa oleva ”lippa” peittää tehokkaasti LED-nauhan polttimot ja tuloksena on omaan silmään paremmin istuvaa epäsuoraa valoa.

Kuva: AP15 ja AP25 alumiinilistat

Yläkaapit & LED-nauhan reitittäminen

Yläkaappien alapuolella oli aiemminkin LED-valaistus, mutta käytössä olleiden LED-valaisimien laatu oli erittäin heikko. Valo ”sirisi” ja sattui silmään. Alkuperäisten LED-valojen jäljiltä yläkaappien päälle oli tuotu 230V töpseli, josta oli luonnollista aloittaa uuden LED-nauha reitittäminen. Kyseiselle töpselille on seinässä erillinen valokatkaisin, josta saa valot päälle tilanteessa, jossa HUE ei jostain syystä toimi.

Haaste 1

Jotta pärjäisi yhdellä RGB+CCT kontrollerilla tavoitteena oli vetää LED-nauha yläkaappeja myötäillen yhtenä yhtenäisenä vetona.

Tässä kohtaa haasteita aiheutti LED-nauhan katkaisumitta.

Gledopto on tässä kohtaa hieman ystävällisempi kuin aito HUE LED-nauha, Gledopton LED-nauhan voi katkaista 20 cm välein, kun käytössä on 24V virtalähde ja 12V virtalähteellä listan voi katkaista 10 cm välein. Philips HUE LED-nauhan katkaisumitta on 33 cm.

Valitettavasti nämä mitat eivät osuneet täysin yhteen omien keittiökaappien kanssa ja joutui miettimään mihin ylimääräisen osan LED-nauhaa saa piilotettua.

Jos pärjää pelkällä valkoisella valolla, niin tyypillisesti näissä katkaisumitta on huomattavasti lyhyempi kuin värillisissä RGB+CCT LEDeissä. Jos nyt alkaisin tekemään uudestaan päätyisin todennäköisesti pelkkään valkoista valoa tuottavaan LED-nauhaan. Ei ole juuri tullut käytettyä värillisiä valoja keittiön kaappien yhteydessä.

Haaste 2

Toinen haaste oli kaappirivistöjen välissä oleva liesituuletin, joka on eri korkeudella kuin kaappien alapinta.

Ensimmäisenä vaihtoehtona oli laittaa LED-nauha kulkemaan alumiini listan sisällä myös pystysuunnassa kaappien ulkoreunoilla. Tämän ratkaisun ongelma oli vaadittavat 90° käännökset ja siitä johtuva tarve sahata alumiinilistoihin 45° kulmia, siten että kulmat eivät jää harittamaan ja vuotamaan valoa.

Joten totesin, että menee liian hankalaksi ja päädyin lopulta poraamaan kaappeihin reikiä, josta LED-nauha mahtui läpi. Alumiinikiskot asennettiin siten, että ne peittivät nämä reiät. LED-nauha siis kulkee siis osittain kaappien / liesituulettimen alapintaan kiinnitetyssä alumiini kiskossa ja osittain kaappien sisällä.  Tällä ratkaisulla sai myös taklattua LED-nauhan katkaisumittaan liittyvän ongelman, ylimääräisen LED-nauhan saa piiloon kaapin sisälle ja samalla kaupan päälle tuli muutamaan kaappiin sisävalaistus…

Haaste 3

Keittiön kaapit ovat kahdella seinällä ja kulmassa oleva 90° käännös tapahtuu niin pienen säteen sisällä, että LED-nauhaa ei pysty taivuttamaan alumiinikiskon sisällä tarpeeksi jyrkästi, ilman että taivutus potentiaalisesti rikkoo LED-nauhan.

Koska kolvaus ei ole ydinosaamistani, päädyin katkaisemaan LED-nauhan ja liittämään LED-nauhan osat toisiinsa 6-pin L-liittimellä. Tämä liitin ei ole ollut aivan ongelmaton ja sen asentamisen yhteydessä kannattaa varmistua, että liitos on tarpeeksi tiukka ja että liitokseen ei kohdistu vetoa. Itse jouduin jälkikäteen vaihtamaan liittimen uuteen koska alkuperäinen oli löystynyt ja viimeinen osa LED-nauhasta meni pimeäksi.

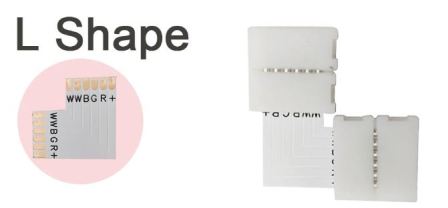

Kuva: 6-pin L-liitin

L-liitin

LED-nauhan parittaminen Philips HUE siltaan

  • Kannattaa tehdä ennen asennuksen aloittamista, jotta voi testata valoja liitoksien tekemisen yhteydessä

Alumiinilistojen kiinnitys kaappeihin

  • Ensin jiiri-sirkkelillä listat sopivan mittaisiksi
  • Tarvittavien reikien poraus alumiinilistaan
    • Läpivienneille
    • Listan kiinnitysruuveille
  • Lista paikalleen kaksipuolisella teipillä
  • Tarvittavien piuhojen ja LED-nauhan läpivientien poraus kaappeihin
  • Pienellä poranterällä aloitusreikiä kiinnitysruuveille
  • Kaksipuolisen teipin irrotus
  • Listan lopullinen kiinnitys kaappeihin pienillä ruuveilla

Alumiinilistan kiinnitys liesituulettimeen

  • Jiiri-sirkkelillä lista sopivan mittaisiksi
  • Muutama reikä alumiinilistaan kiinnityspultteja varten
  • Lista paikalleen kaksipuolisella teipillä
  • Reikien poraus liesituulettimen kehikkoon kiinnityspultteja varten
  • Alumiinilista kiinni pienillä pulteilla
    • kannattaa käyttää mahdollisimman lyhyitä pultteja
    • liesituulettimen sisällä ei ole liiemmin tilaa työskentelyyn

Virtalähde ja RGB+CCT kontrolleri piiloon kaapin väliseinän taakse

  • Kaappi tyhjäksi tavaroista
  • Integroitu mikroaaltouuni pois kaapista
  • Kaapin sisällä olevan väliseinän irrottaminen
  • Virtajohto kiinni kaapin katolla olevaan töpseliin
  • Virtajohdon pujotus kaapin katolla olevasta reiästä
  • Virtalähde kiinni kaapin takaseinään kaksipuolisella teipillä
  • Virtalähteestä piuha kiinni RGB-CCT kontrolleriin
  • RGB+CCT kontrolleri kiinni kaapin seinään kaksipuolisella teipillä
    • LED-nauhastä lähtevä piuhanippu on aika lyhyt
    • Joten kontrolleri päätyi lähelle kaapin alareunaa mikron vasemmalle puolelle jäävään tyhjään tilaan
    • LED-nauhan piuhanippu kaapin alapinnassa ja alumiinikiskossa olevasta reiästä läpi
    • LED-nauhan piuhanipun liittäminen RGB-CCT kontrolleriin
      • Tässä vaiheessa kannattaa testata, että piuhat on kytketty oikein
      • Eli kokeilee, että oikean väriset valot syttyvät, kun valot laittaa päälle HUE appista
  • Mikro / väliseinä / tavarat takaisin kaappiin
  • LED-nauha on nyt kaapin ulkopuolella ja sen reititystä/kiinnitystä voi jatkaa

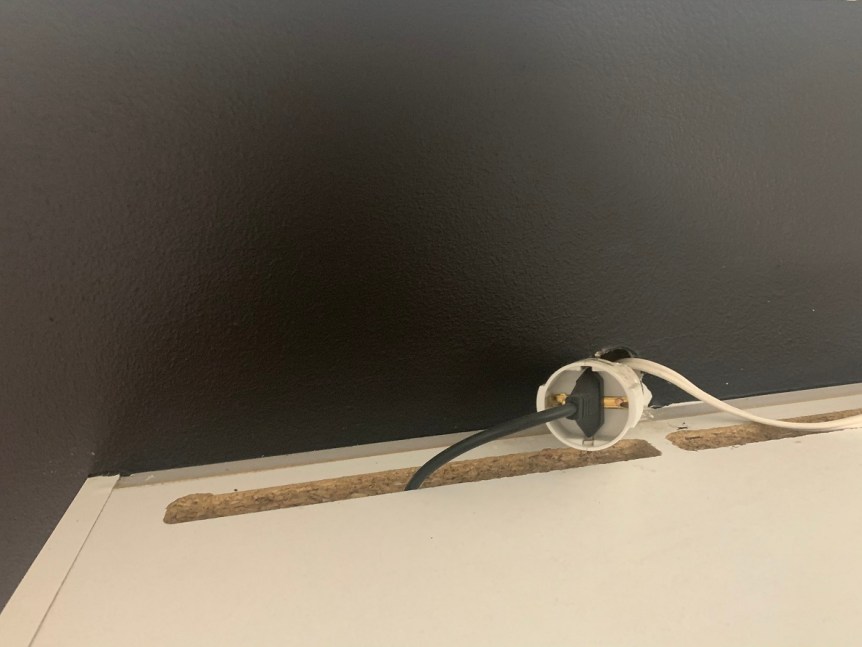

Kuva: Virtalähteen piuha kaapin päällä

Photo 11.3.2020, 17.04.17_smaller

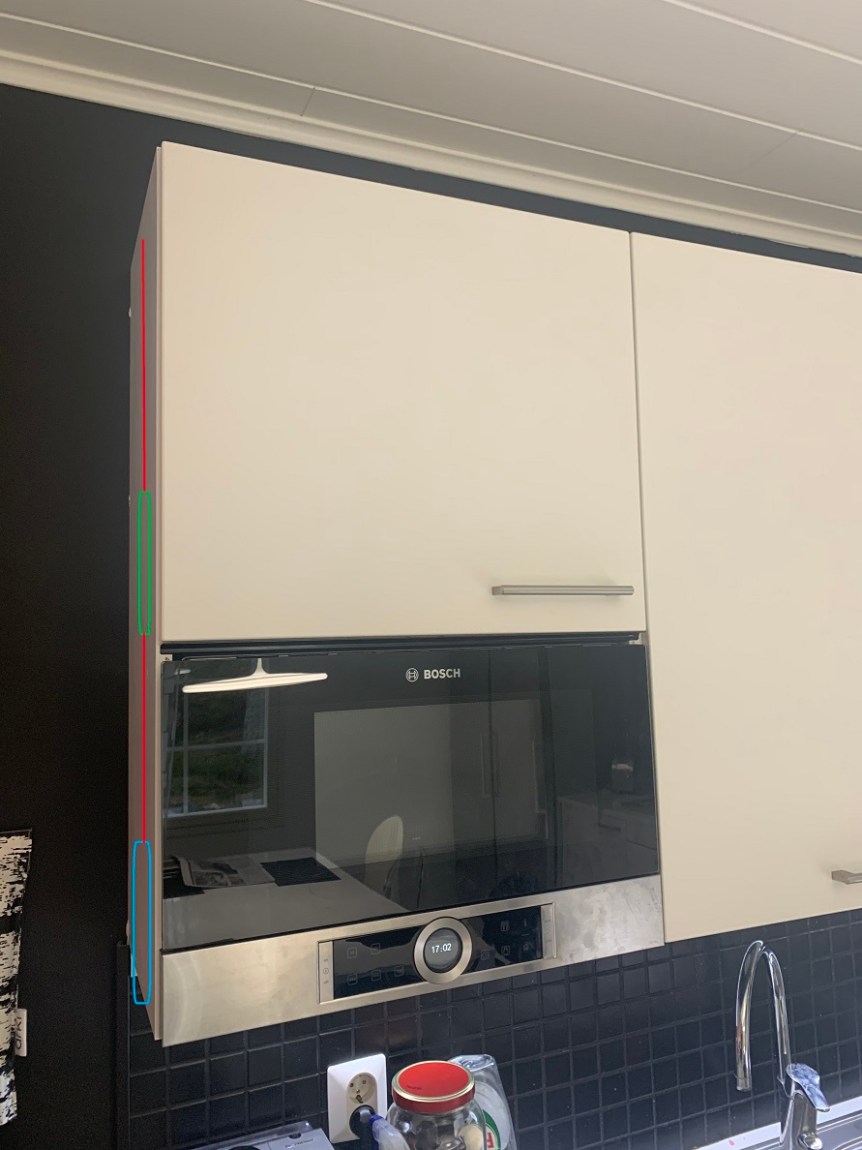

Kuva: 24V / 3A virtalähde ja RGB+CCT kontrolleri kaapin sisällä

Keittio_LED_leg2_piuhoilla_smaller

  • Koska asennuksesta on jo jonkin aikaa, eikä silloin tullut otettua kuvia, niin kaikkea ei saa näkyviin ilman isompia ponnistuksia
  • Kuvassa summittaiset sijainnit kaapin sisällä:
    • 24 V / 3A virtalähde
    • Piuhoja kaapin sisällä
    • RGB+CCT kontrolleri

LED-nauha alumiinikiskon sisälle

  • LED-nauhassa on liimateippi, jolla sen saa kiinni alumiinikiskoon
  • En aluksi liimannut LED-nauhaa paikalleen, jos sitä olisi joutunut jostain syystä siirtämään
  • Päädystä työntäen muovinen opaali kansi paikalleen
    • pitää LED-nauhan paikallaan asennuksen ajan
  • Alumiinikiskon päätyihin tulee erilliset päätytulpat
    • Ei kannata vielä laittaa kiinni tässä vaiheessa, jos joutuu tekemään muutoksia

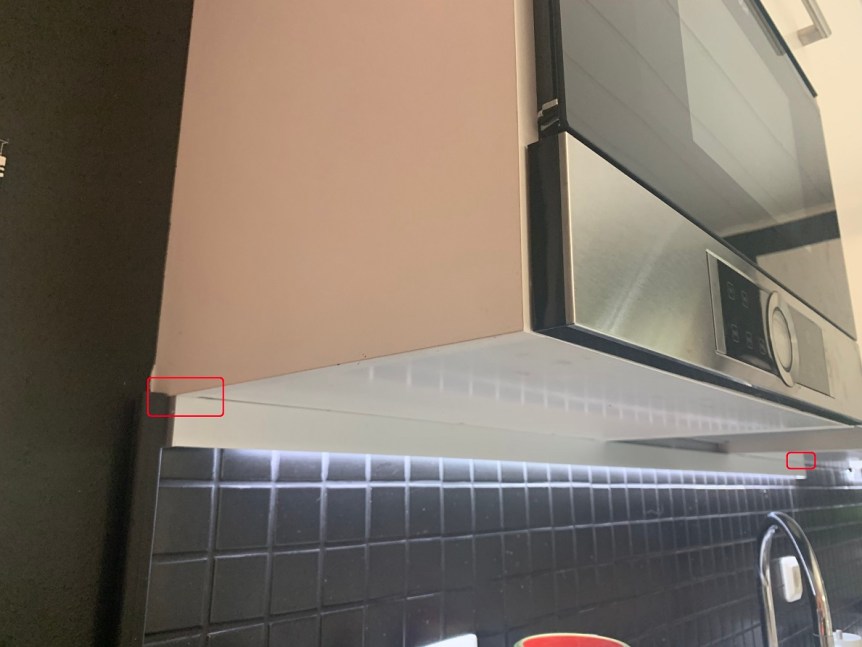

Kuva: Ensimmäinen osuus LED-nauhaa alumiinikiskon sisällä

Keittio_LED_leg3_piuhoilla_smaller

  • Kohdat, joissa kaappiin porattu reikä johtojen tai LED-nauhan läpivientiä varten

LED-nauha kaapin sisälle

  • LED-nauha kaapin alapinnassa ja alumiinikiskossa olevasta reiästä kaapin sisälle
  • ja saman tien ulos kaapin kyljessä olevasta reiästä ulos
  • Käännöksien kohdalla ei kannata LED-nauhaan tehdä kovin jyrkkiä mutkia, jotta se ei vioitu
  • Samoin LED-nauha kannattaa vetää reijistä läpi hitaasti ja rauhallisesti

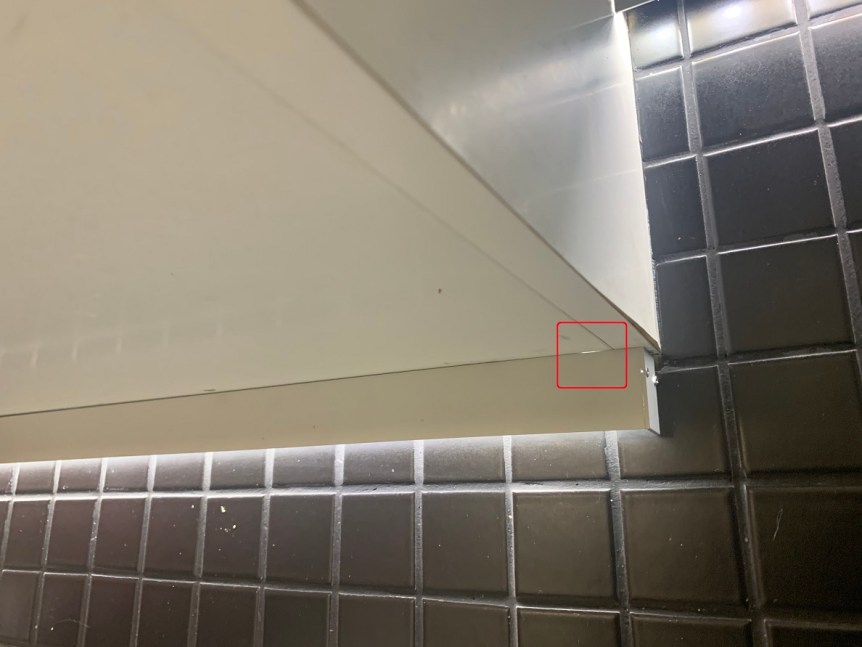

Kuva: Kaapin toinen pääty, jossa LED-nauha siirtyy kulkemaan kaapin sisällä

Keittio_LED_leg4_piuhoilla_smaller

  • Kohta, jossa kaappiin porattu reikä LED-nauhan läpivientiä varten

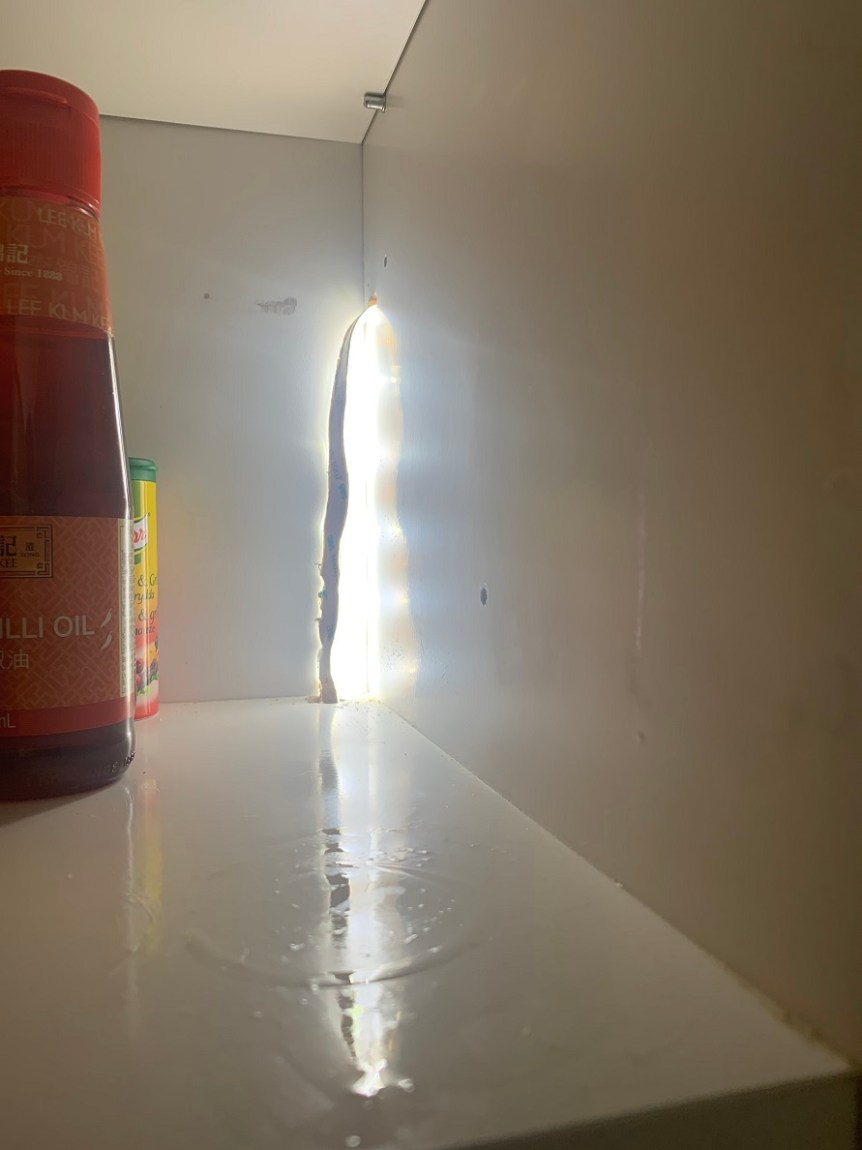

Kuva: Led-nauha vasemmanpuoleisen kaapin sisällä

Keittio_LED_leg4_1_piuhoilla_smaller

LED-nauha Liesituulettimen alumiinikiskoon

  • Näin on LED-nauha päätynyt liesituulettimen takareunassa olevan alumiinikiskon sisälle
  • Vedetään LED-nauha liesituulettimen toisella puolella olevan reiän läpi kaapin sisälle
  • ja saman tien ulos kaapin pohjassa olevan reiän kautta kaapin ulkopuolelle
  • Muovikansi liesituulettimen alumiinikiskoon kiinni?
    • Koska alumiinikiskon päädyt ovat kiinni kaapeissa, ei muovikantta voi työntää päädystä sisään, vaan se pitää ”napsauttaa” paikalleen, hieman hankalampaa, mutta onnistuu kun yrittää vaan tarpeeksi
    • Itse kiinnitin muovikannen vasta kun kun asennus oli lähes valmis
    • LED-nauhaa ei kannata vielä tässä vaiheessa kiinnittää kaksipuolisella teipillä
    • LED-nauha pysyy tarpeeksi hyvin paikallaan

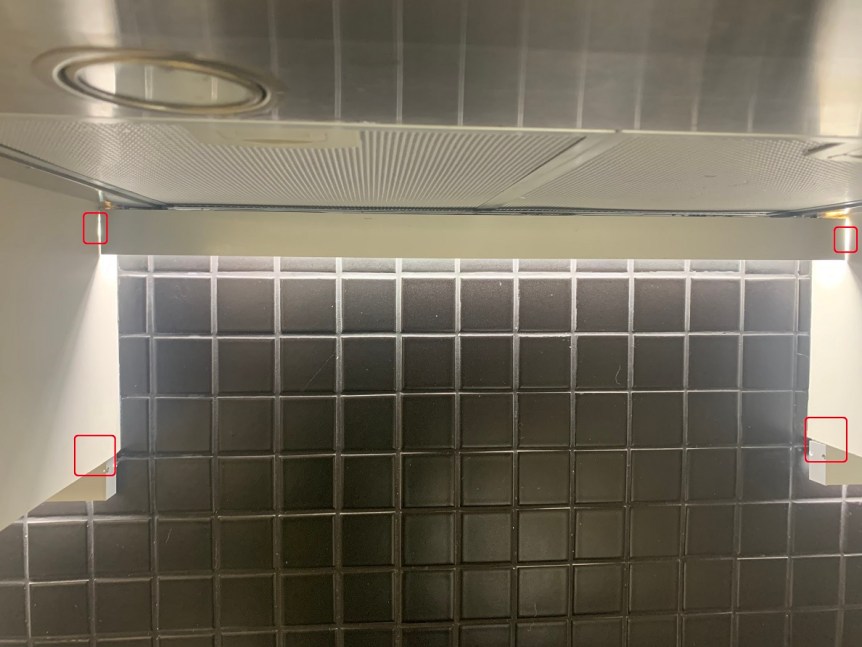

Kuva: Alumiinilista liesituulettimen alapuolella

Keittio_LED_leg5_piuhoilla_smaller

  • Kohtia, joissa kaappiin porattu reikiä LED-nauhan läpivientiä varten

Kuva: Led-nauha oikeanpuoleisen kaapin sisällä

Keittio_LED_leg5_1piuhoilla_smaller

LED-nauha kaapin alapuolelle ja 90° käännös kulmassa

  • LED-nauha on nyt päätynyt liesituulettimen toisella puolella olevan kaappirivistön alapuolelle
  • Seuraavaksi asetellaan LED-nauha suunnilleen paikalleen alumiinilistan muovikannen avulla
  • Tavoitteena löytää mitta josta LED-nauha katkaistaan, ennen 90° käännöstä.
    • Omassa tapauksessa tämä mitta ei osunut täysin kohdalleen omien keittiön kaappien mittojen kanssa
    • Eli LED-nauha piti katkaista hieman pidemmältä kuin mihin varsinainen 90° käännös osuu.
    • Kun liitokset on saatu valmiiksi voi ylimääräisen LED-nauhan piilottaa kaapin sisään
  • Katkaistaan toinen pätkä LED-nauhasta toisella seinällä kulkevaan osuuteen
    • Tällä kertaa katkaisukohta osui lähes kohdalleen, yli jäi vain noin 4 cm
    • Joten en porannut reikää kaappiin, jotta olisi voinut piilottaa tämän loppupätkän
    • Sen sijaan taivutin LED-nauhan kaksinkerroin, taas varovasti välttäen kovin jyrkkää käännöstä, eli loppuun syntyi tavallaan pieni looppi
  • LED-nauhan erillisten osien kiinnitys toisiinsa 6-pin L-liittimelläTässä kohtaa kannattaa käyttää hieman aikaa ja varmistua, että valot eivät sammu jos nauhaa vähän heilauttaa
    • Jos valot sammuu tai välkkyy on liitos liian löysä ja se pitää kiristää painelemalla liittimen sisällä olevia metallikynsiä

Valojen testaus

  • Ennen kuin lopullisesti kiinnittää LED-nauhat alumiinikiskoon, kannattaa testata, että valot toimivat siten kuin on suunniteltu
  • HUE app tai vastaava käyttöön ja eri värien testausta
    • Koska eri väreille on eri piuhat liittimissä, voi joku väri toimia vaikka kaikki piuhat eivät ole oikein kytketty
    • Joten kannattaa ainakin testata punainen, vihreä ja sininen väri
    • sekä
    • valkoisesta valosta lämmin ja kylmä valon sävy

LED-nauhan liimaaminen alumiinikiskoon ja ylimääräisten pätkien piilotus

  • LED-nauhan liimaaminen siinä olevalla kaksipuolisella teipillä kannattaa aloittaa 90° kulmasta
    • Näin saa tämän (heikoimman) liitoksen paikalleen ilman, että vahingossa puljauttaa LED-nauhan ulos L-liittimestä
    • Ja saa varmistettua, että L-liittimeen ei synny ylimääräistä vetoa, joka voi löysyttää liitännän
  • Eli 90° kulma paikalleen ja sitten lyhyimmän LED-nauhan liimaus kulmasta alkaen
    • Omassa tapauksessa pieni ylimääräinen pätkä piti taivuttaa kiskon sisälle
  • Seuraavaksi pidemmän LED-nauhan kiinnitys alkaen 90° kulmasta kohti liesituuletinta
  • Kun on saatu tämä pätkä kiinni ja LED-nauhaa on vapaana kaapin sisällä siirrytään LED-nauhan toiseen päähän
  • Alkupäästä aletaan kiinnittämään kaksipuolisella teipillä LED-nauhaa alumiinikiskoon kohti liesituuletinta
  • Kun tämä osuus on valmis, kaappien alla kulkeva LED-nauha on nyt kiinnitetty alumiinikiskoon kaksipuolisella teipillä
  • Jos LED-nauha on liian pitkä, on nyt liesituulettimen molemmilla puolilla olevien kaappien sisällä LED-nauhassa vähän löysää. Tämä löysä kannattanee tasata, niin että molemmissa kaapeissa on suunnilleen saman verran löysää.
  • Lopulta viimeinen LED-nauhan osuus kiinnitetään kaksipuolisella teipillä liesituulettimen alla olevan alumiinilistan sisälle.
  • Lopputuloksena LED-nauha on nyt liimattu alumiinilistoihin ja kaapeissa olevassa osuudessa on hieman löysää. Riippuen kuinka paljon löysää on, voi LED-nauhaa myös yrittää kiinnittää kaapin sisäseiniin. Itse en tätä tehnyt.

Alumiinilistojen muovikansien ja päätylevyjen asennus

  • Ennen kuin kiinnittää muovikannet, kannattaa vielä kerran kokeilla, että valot toimii
  • Kaappien alapuolella oleviin alumiinilistoihin saa muovikannen työnnettyä päädystä paikalleen
  • Liesituulettimen alla olevaan alumiinilistaan joutuu muovikannen napsauttamaan alapuolelta paikalleen, koska listan päädyt ovat kaapissa kiinni.
  • Lopuksi alumiinilistan päätylevyt paikalleen
    • Käytettävät ruuvit ovat erittäin pieniä
      • Hukkuvat helposti
      • Menevät helposti poikki
      • Mukana ei tullut ylimääräisiä
    • Joten malttia näiden asennuksen kanssa, ettei kaadu maaliviivalla 🙂
  • Yläkaappien osalta LED-nauhan asennus on valmis

LED-nauhat keittiön alakaappeihin

Jatkan tarinaa osassa 2
